Inhaltszusammenfassung für Pksound PKS-Team

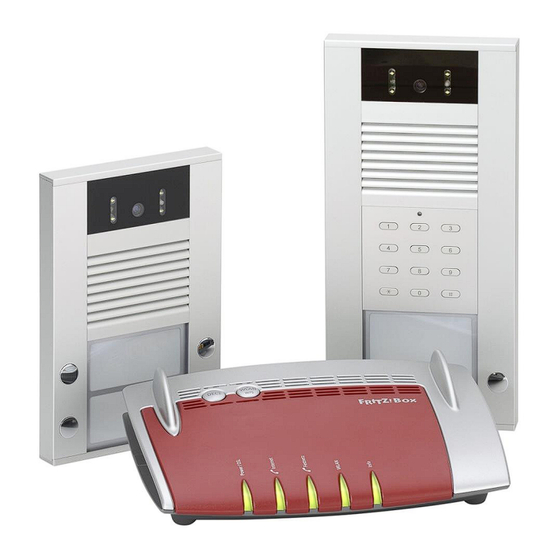

- Seite 1 PKS-Team Installationsanleitung Videotürklingel Für FritzBox ab Firmware größer als 6.83 PKS-Team 25.03.2017...
-
Seite 2: Inhaltsverzeichnis
Video Türklingel Installationsanleitung Inhalt Anschließen der Videotürklingel ............................3 Belegungsplan mit Starterset 1 mit Netzwerkkabel ..................... 7 Belegungsplan mit vorhandenem Klingeltrafo und Netzwerkkabel ................7 Belegungsplan mit Netzwerkkabel und PoE Switch ...................... 8 Belegungsplan mit vorhandenen Klingeladern ......................8 Einstellen der richtigen Netzwerkadresse in der Videotürklingel .................. 11 Einrichten der Türklingel in der Fritz!Box ........................ -
Seite 3: Anschließen Der Videotürklingel
Video Türklingel Installationsanleitung Anschließen der Videotürklingel Wir empfehlen, die Klingel zunächst an Ihrem Arbeitsplatz, direkt neben Ihrem PC, in Betrieb zu nehmen. Es wird das Testen vereinfachen. Öffnen Sie mit dem mitgelieferten Imbusschlüssel die zwei Schrauben an der Unterseite der Videoklingel. Circa 4 Umdrehungen reichen. - Seite 4 Video Türklingel Installationsanleitung Entfernen Sie die untere Klappe Schieben Sie das Sichtfenster nach unten...
- Seite 5 Video Türklingel Installationsanleitung ...und entfernen Sie es gänzlich Nehmen Sie das Netzwerkkabel/Patchkabel, was Sie für die Installation benutzen wollen, und schneiden Sie den Netzwerkstecker an der einen Seite ab. Legen Sie die einzelnen Adern frei und isolieren Sie die einzelnen Adern ab. Wenn vorhanden, verzinnen Sie die die einzelnen Adern mit Ihrem Lötkolben.
- Seite 6 Video Türklingel Installationsanleitung Befestigen Sie nun einer nach der anderen die einzelnen Adern nach dem danach folgenden Belegungsplan.. ACTHUNG: die Klemmen sind direkt auf der Platine der Videoklingel gelötet. Nutzen Sie ein passenden Schraubenzieher. Es sollte ein sehr dünner sein. ...
-
Seite 7: Belegungsplan Mit Starterset 1 Mit Netzwerkkabel
Video Türklingel Installationsanleitung Belegungsplan mit Starterset 1 mit Netzwerkkabel Belegungsplan mit vorhandenem Klingeltrafo und Netzwerkkabel... -
Seite 8: Belegungsplan Mit Netzwerkkabel Und Poe Switch
Video Türklingel Installationsanleitung Belegungsplan mit Netzwerkkabel und PoE Switch Belegungsplan mit vorhandenen Klingeladern... - Seite 9 Video Türklingel Installationsanleitung Bei Nutzung eines Starterset verbinden Sie nun das andere Ende des Kabels mit dem PoE (Power over Ethernet) Adapter. Verbinden Sie das mitgelieferte Patchkabel mit einer freien LAN Schnittstelle Ihrer Fritz!Box.
- Seite 10 Video Türklingel Installationsanleitung Verbinden Sie das Netzteil des Startersets mit dem Strom und stecken Sie den Stecker in den PoE Adapter Wenn Sie alles richtig gemacht haben, leuchten nach wenigen Sekunden rechts von den Klemmen zwei Dioden (Orange und Grün) Glückwunsch.
-
Seite 11: Einstellen Der Richtigen Netzwerkadresse In Der Videotürklingel
Video Türklingel Installationsanleitung Einstellen der richtigen Netzwerkadresse in der Videotürklingel Diese Schritte nur notwendig, wenn die IP Adresse der Klingel geändert werden soll Ihre Videotürklingel ist bereits eingestellt für Ihr Netzwerk. Dies wurde in der Regel vorher besprochen. Sollte dies nicht der Fall sein: die Klingel wird im Auslieferzustand mit der IP Adresse 192.168.178.210 ausgeliefert. - Seite 12 Video Türklingel Installationsanleitung Sie sind nun auf der Benutzeroberfläche der Videoklingel. Wählen Sie das Menu „Netzwerk Einstellungen“. Und vergeben Sie dort der Videoklingel eine für Ihr Netz passende IP Adresse. Klicken Sie auf „Speichern und Neustart“. Trennen Sie nun das LAN Kabel von Ihrem PC und verbinden Sie es wieder mit der FritzBox. Setzen Sie die LAN Schnittstelle des PCs in den Ursprungszustand.
-
Seite 13: Einrichten Der Türklingel In Der Fritz!Box
Video Türklingel Installationsanleitung Einrichten der Türklingel in der Fritz!Box Firmware größer als 6.30 vorausgesetzt Öffnen Sie die Benutzeroberfläche Ihrer FritzBox. In der Regel durch Eingabe von „fritz.box“ in der Adressleiste Ihres Browsers: Melden Sie sich mit Ihrem Passwort an der FritzBox an (falls Sie wie empfohlen und notwendig eins gesetzt haben). Prüfen Sie unten links im geöffnet Fenster der FritzBox, ob die Ansicht als „Erweitert“... - Seite 14 Video Türklingel Installationsanleitung Wählen Sie im darauf folgenden Menu „Türsprechanlage“ als Art des Telefoniegerätes und klicken Sie auf „Weiter“: Wählen Sie die Anschlussart „LAN /WLAN (IP-Türsprechanlage) aus, vergeben Sie ein Name und klicken Sie auf „Weiter“:...
- Seite 15 Video Türklingel Installationsanleitung Vergeben Sie im Folgemenu ein sicheres Passwort und klicken Sie auf Weiter: Klicken Sie im Folgemenu auf „Weiter“: Wenn Sie eine IP Klingel mit 2 oder 4 Ruftasten haben, dann klicken Sie entsprechend auf „Klingeltaste hinzufügen“. Klicken Sie im Folgemenu auf „Übernehmen“:...
- Seite 16 Video Türklingel Installationsanleitung Es erscheint nun die neu angelegte Videotürklingel in der Liste der Telefoniegeräte: Klicken Sie nun auf das Bearbeiten Symbol der Videotürklingel. Im darauf folgendem Menu haben Sie die Möglichkeit: Den Klingelton einzustellen wenn ein Besucher klingelt ...
-
Seite 17: Einrichten Der Verbindung Von Videotürklingel Zur Fritz!Box
Video Türklingel Installationsanleitung Einrichten der Verbindung von Videotürklingel zur Fritz!Box Öffnen Sie die Benutzeroberfläche der Videotürklingel. In der Regel „192.168.178.210“. Wechseln Sie in das Menu „Netzwerkeinstellungen“ -> „SIP Parameter“. Ergänzen Sie dort wie folgt: Bei SIP-Modus „SIP-Server“ wählen Der Türklingelname ist Beliebig ... -
Seite 18: Einrichten Der Telefone Die Klingeln Sollen
Video Türklingel Installationsanleitung Einrichten der Telefone die klingeln sollen Klicken Sie auf „Grundeinstellungen“ bei der ersten Rufnummer ist die „11“ vorkonfiguriert. ´Die IP Klingel „ruft“ beim Tastendruck die „11“ der Fritz!Box an. Das wurde dort vorher so definiert. Drücken Sie nun den Klingelknopf (bei mehr als einem Knopf der obere auf der linken Seite). Alle Ihre an der Fritz!Box angeschlossene Telefone müssten nun klingeln. -
Seite 19: Einrichten Von Mehr Als 1 Knopf
Video Türklingel Installationsanleitung Einrichten von mehr als 1 Knopf Wenn Ihre IP Klingel mehr als eine Ruftaste hat, erscheint im oberen Bereich bei den Grundeinstellungen -> Telefonbuch weitere Zahlen. Einfach drauf Klicken um die weiteren Ruftasten dort zu konfigurieren. Bei den weiteren Ruftasten tragen Sie dann jeweils 12, 13 und/oder 14 ein um die entsprechenden Reaktionen in der FritzBox steuern zu können. -
Seite 20: Relais (Türöffner) Anschließen
Video Türklingel Installationsanleitung Relais (Türöffner) anschließen Sie haben zwei Möglichkeiten, einen Türöffner (Türschnapper) anzuschließen: a) Den existierenden Trafo (Klingeltrafo)/Türöffnertrafo nutzen b) Den Strom von der Klingel nehmen Im ersten Fall führen Sie eine der beiden Adern, die zum Türschnapper führen, durch die Videoklingel, trennen das Kabel auf und schließen es am Anschluss „NO“... - Seite 21 Video Türklingel Installationsanleitung Öffnen Sie nun die Oberfläche der Videoklingel und wechseln Sie ins Menu „Grundeinstellungen -> Relais“. Und führen Sie folgende Änderungen durch: Haken Setzen bei „Aktiviert“ Laufzeit ändern auf die Länge in Sekunden die der Türschnapper schalten soll ...
-
Seite 22: Relaissteuerung Durch Tastatur
Video Türklingel Installationsanleitung Relaissteuerung durch Tastatur Wenn Sie über eine IP Videotürklingel mit Tastatur verfügen, gibt es zwei Möglichkeiten, die Codes für die Relaisaktivierung zu bestimmen: ein gemeinsamer Code für alle oder unterschiedliche Codes (bis zu 999) pro Relais. Bei einer Anwendung im privaten Umfeld werden Sie vermutlich einen gemeinsamen Code für alle Familienmitglieder festlegen. -
Seite 23: Privater Code Pro Rufnummer
Video Türklingel Installationsanleitung Privater Code pro Rufnummer Wenn Sie mehr als 10 unterschiedliche Codes pro Relais benötigen, dann können Sie pro Mitarbeiter einen eigenen Code definieren. Aktivieren Sie dafür das jeweilige Relais. In diesem Beispiel Relais 2: Definieren Sie dann den gewünschten Code für das Relais in „Grundeinstellungen -> Telefonbuch“:... -
Seite 24: Eingabe Des Codes An Der Tastatur
Video Türklingel Installationsanleitung Eingabe des Codes an der Tastatur Tippen Sie die „*“ Taste gefolgt vom definierte Code. Tipps für die Definition der Codes Im Sinne der Sicherheit definieren Sie Codes mit mindestens 4 Zahlen Codes können nur numerisch sein. ... -
Seite 25: Türgong Oder Herkömmliche Klingel Anschließen
Video Türklingel Installationsanleitung Türgong oder herkömmliche Klingel anschließen Es ist möglich, zusätzlich zu den Telefonen, parallel auch eine (neue oder existierende) Klingel/Türgong zu aktivieren. Wenn es sich um ein 12 Volt Gleichstrom Gerät handelt, dann kann dieses direkt in der Videoklingel angeschlossen werden. -
Seite 26: Türgong Spannung Von Einem Externen Klingeltrafo
Video Türklingel Installationsanleitung Türgong Spannung von einem externen Klingeltrafo Wenn die Spannung der Videoklingel nicht benutzt wird, und stattdessen ein externenr Klingeltrafo benutzt wird, dann ist es ausreichend eine einzige der beiden Adern die diese zusätzliche Klingel/Türgong versorgen, durch die Videoklingel zu führen: Führen Sie eine der beiden Adern, die zum Türgong/Türklingel führen, durch die Videoklingel, trennen das Kabel auf und schließen es am Anschluss „NO“... -
Seite 27: Einrichtung Des Türgongs In Der Videoklingel
Video Türklingel Installationsanleitung Einrichtung des Türgongs in der Videoklingel Die Konfiguration der Zusatzklingel/Türgong in der Videoklingel ist für beide Fälle die gleiche. Eagal ob der Strom aus der Videoklingel oder dem externen Klingeltrafo kommt. A) Wechseln Sie zu Relais 2 B) Fügen Sie die 1 für Klingelknopf 1 ein C) Aktivieren Sie das Relais durch setzen des Hakens D) Klicken Sie auf Speichern... -
Seite 28: Anbringung Am Aufstellungsort
Schneiden Sie leicht in das Schutzmaterial der Öffnungen. Es wird das Durchführen von Kabel und Befestigungsschrauben erleichtern e) Befestigen Sie nun die Videoklingel an ihrem Bestimmungsort. Nutzen Sie die Schablone von dem Downloadbereich der PKS-Team Webseite f) Befestigen Sie nun das Netzwerkkabel nach Anleitung. g) Befestigen Sie ggf. das/die Kabel für den Türöffner h) Nehmen Sie die Videoklingel in Betrieb durch stecken des Kabel in das PoE Teil und verbinden Sie es mit Ihrer FritzBox. - Seite 29 Video Türklingel Installationsanleitung n) Schieben Sie das Sichtfenster zurück in die Videoklingel. Beschriftete Folie nach hinten. Die beiden schwarzen Filzstreifen sind für die Führung in den Befestigungsschienen o) Bringen Sie die untere Klappe an und schrauben Sie diese fest. Ihre Videoklingel ist nun bereit für die Nutzung...
-
Seite 30: Http Befehle Zum Steuern Der Videoklingel
Video Türklingel Installationsanleitung HTTP Befehle zum steuern der Videoklingel Es gibt eine Reihe von http Befehlen mit denen Funktionen der Videoklingel ausgelöst werden können. Um diese http Befehle nutzen zu können, muss zuerst dessen Nutzung erlaubt werden. ACHTUNG: Sie ermöglichen hiermit, dass einige Funktionen der Videoklingel ganz einfach mit einem HTTP Befehl von Geräten die sich in Ihrem Netz befinden ausgeübt werden können. -
Seite 31: Relais Steuerung
Video Türklingel Installationsanleitung Relais Steuerung Ihre Videoklingel verfügt über 4 Relais. 2 potentialfreie physische Relais mit der Sie zum Beispiel die Türe öffnen können oder eine Zusatzklingel betätigen können und zwei Software Relais mit der Sie Software Befehle absetzen können. Um diese Funktion zu ermöglichen, muss diese zuerst in den Einstellungen erlaubt werden: Relais einschalten: http://192.168.178.210/relay_control?1=on...
