K&M 23723 Bedienungsanleitung

23723 Universalklemme
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Große Klammer zur Befestigung an Tischen/Platten (20-50 mm)
- sowie an Rohren/Stangen/Alutraversen (ø 24-51 mm)
VARIANTEN
- 23723-300-55 - mit 3/8"-Gewindebolzen (d.1)
- 23723-500-55 - mit 5/8"-Gewindebolzen (d.2)
MERKMALE & FÄHIGKEITEN
- 3/8" bzw. 5/8"-Gewindeanschlußbolzen der in vier verschie-
- dene Richtungen an die Klammer geschraubt werden kann
- sichere und kraftvolle Klemmung
- mit ergonomischem Klemmgriff
- speziell geformte Klemmbacken eignen sich gleichermaßen
- gut für glatte Flächen oder runde Stangen und Rohre
- Stabiles Metallgehäuse mit hochwertigen Kunststoffein-
- sätzen zur Schonung der Oberflächen inklusive rutsch-
- hemmender Auflage
- erweiterbar mit zusätzlichen 1/4", 3/8" oder 5/8"-Gewindebolzen
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Bitte lesen und beachten Sie sorgfältig diese An-
leitung. Sie informiert Sie über alle wichtigen Schritte bei
Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Nur an geeigneten Tischen, Stativen oder Aufbauten ver-
- wenden, welche aufgrund ihrer Beschaffenheit und Stand-
- festigkeit die zusätzliche Last zu tragen imstande sind.
- Die Beweglichkeit einzelner Bauteile birgt naturgemäß
- Einklemmgefahren: Umsichtige Handhabung bei Aufbau,
- Betrieb und Abbau sind daher unverzichtbar.
- Auf feste Schraubverbindungen achten.
AUFSTELLANLEITUNG

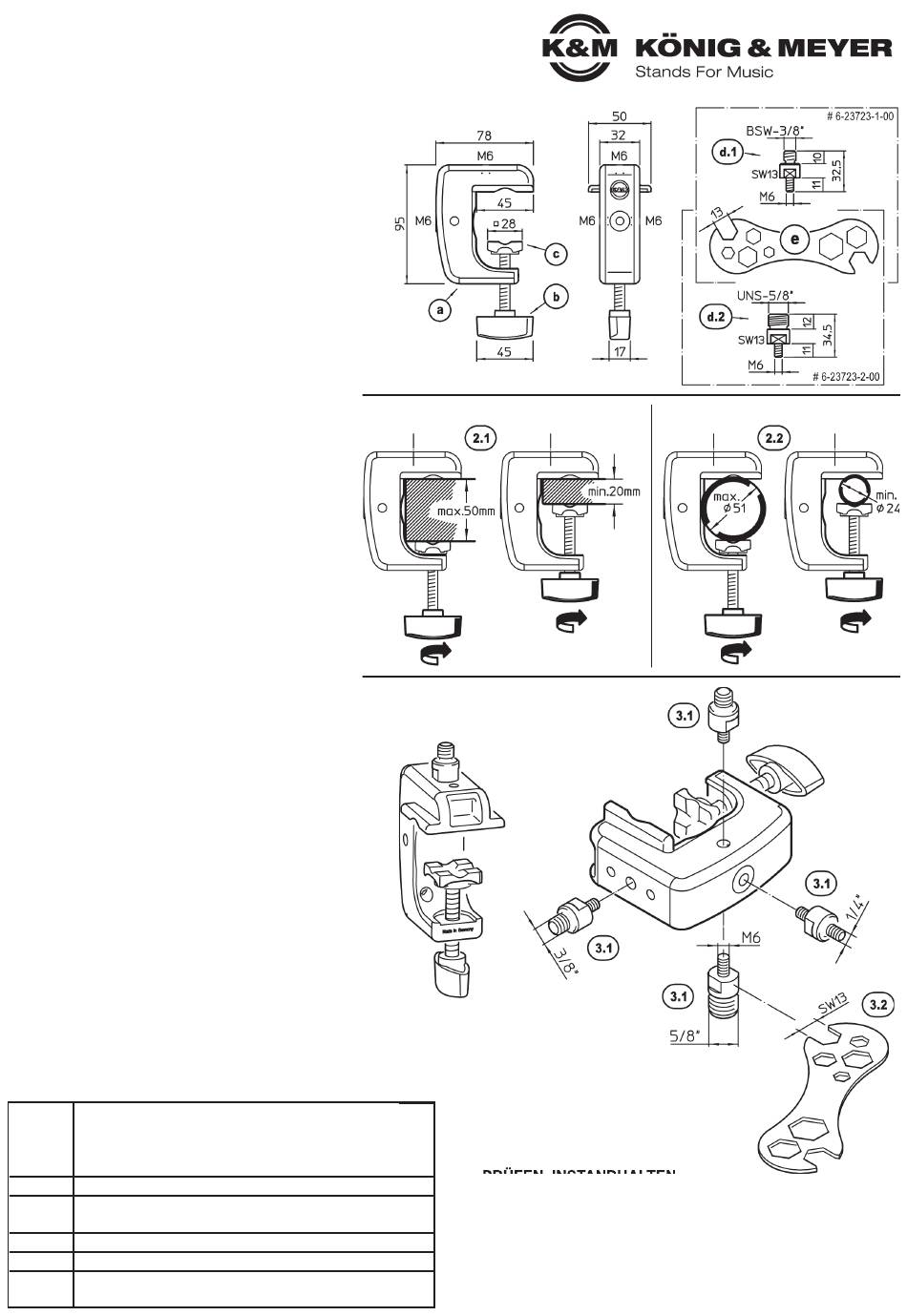

1. BESTANDTEILE und ABMESSUNGEN
Sichtprüfung vornehmen, ob alle Teile vorhanden und
soweit erkennbar in Ordnung sind.
a Universalklemme mit integrierter
b Klemmschraube (Flügelgriff) und
c Druckstück
im Zubehörbeutel:
d.1 Gewindebolzen 3/8" oder
d.2 Gewindebolzen 5/8"
e Universalschlüssel (u.a. mit SW13)
2. BEFESTIGUNG der KLAMMER
2.1 an einer Platte (20-50 mm): Klemme a bis zum Anschlag
2.1 an die Platte schieben und Klemmschraube b festdrehen.
2.2 an einem Rohr (ø 24-51 mm): Vertiefung der Klemme a
2.2 an das Rohr halten und Klemmschraube b festdrehen.
3. MONTAGE des GEWINDEBOLZENS
3.1 Die Klammer verfügt über 4 Muttergewinde M6 welche den
3.1 Gewindebolzen aufnehmen können. Falls gewünscht können
3.1 noch bis zu drei weitere Gewinde montiert werden:
3.1 Artikelnummer siehe unten: TECHNISCHE DATEN - Zubehör
3.1 Der oder die Gewindebolzen können in vier Verschiedene
3.1 Richtungen zeigen, was die Klammer zu einem unübertroffen
3.1 flexiblen Helfer macht, wenn es um komplexe
3.1 Mikrofonierungen geht.
3.2 Alle Gewindebolzen können mit dem beigefügten Universal-
3.2 schlüssel e SW13 schnell und sicher mit der Klemme
3.2 verschraubt werden.
TECHNISCHE DATEN
Gewinde, Einlegeteile: Stahl, verzinkt, schwarz
Gehäuse: Alu, pulverbeschichtet schwarz
Material
Klemmelemente, Schalen, Griff: PA, schwarz
Gummistanzteile: PUR, transparent
Traglast Mikrofone
Klammer H x T x B: 95 x 78 x 50 (32) mm
Maße
Klemmbereich: Platte 20 - 50 mm, Rohr ø 24 - 51 mm
Karton innen: 98 x 70 x 125 mm
Gewicht 0,26 kg
Zubehör Gewindebolzen:
(optional) 23721-100-25 1/4" / 23721-300-25 3/8" / 23721-500-25 5/8"
1. BESTANDTEILE und ABMESSUNGEN
2. BEFESTIGUNG der KLAMMER
3. MONTAGE des GEWINDEBOLZENS
PRÜFEN, INSTANDHALTEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen...)
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
