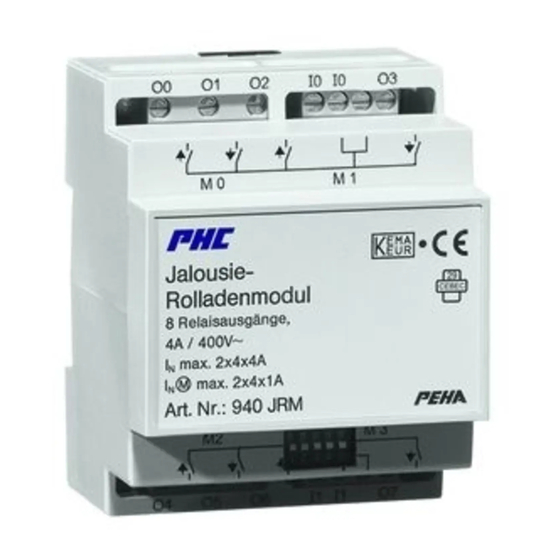

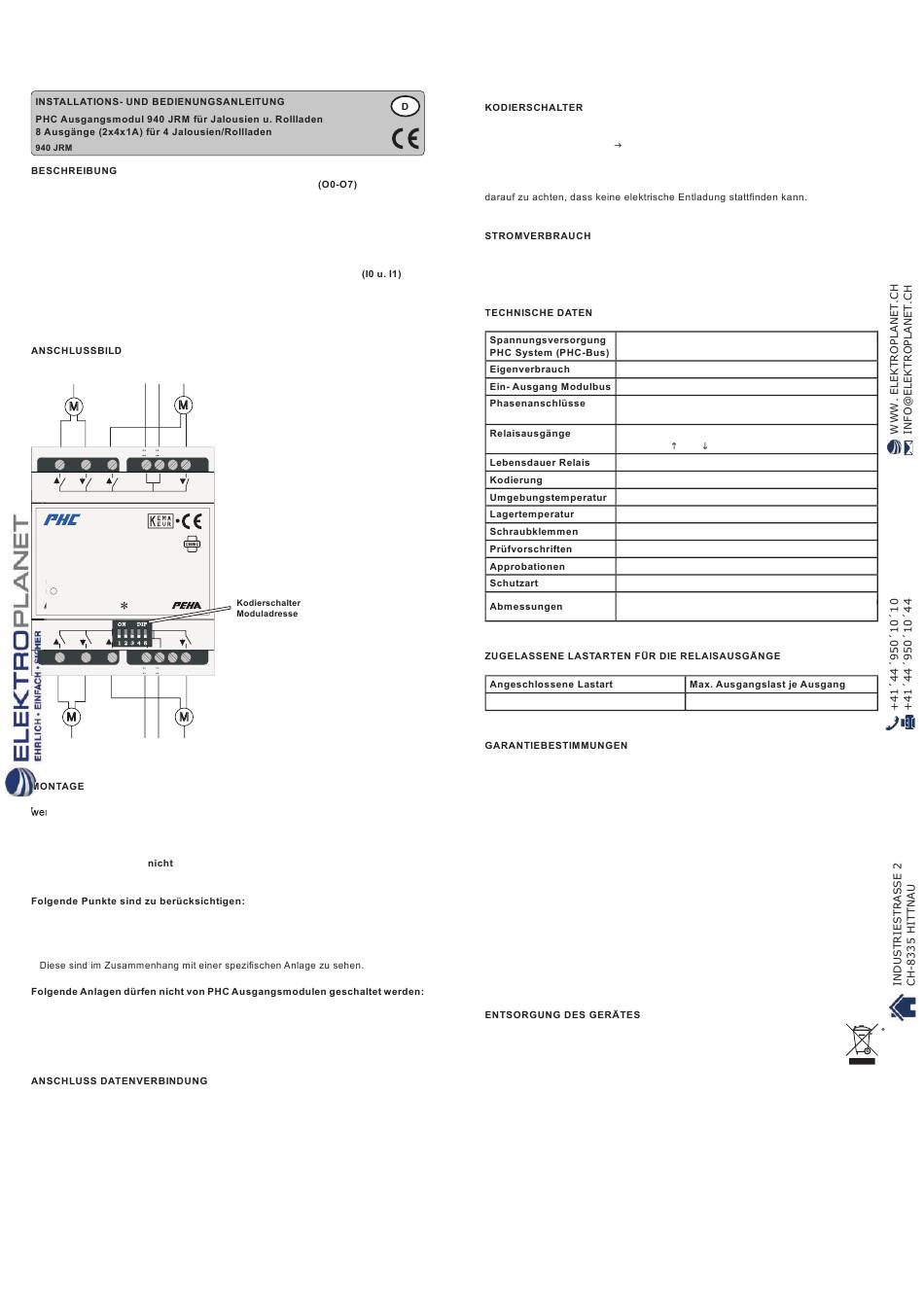

Das PHC Ausgangsmodul 940 JRM kann mit den Ausgängen
bzw. Rollladen ansteuern. Innerhalb der PHC Software verfügt das Modul über vier
separate Zeit messkanäle, die unabhängig von den Jalousien/Rollladenfunktionen
als virtuelle Ausgänge genutzt werden können. Ein Zeitmesskanal wird z.B unter
dem Punkt „Jalousieausgang Zeit messung Sonnenverzögerung" in den Rollladen/
Jalousiengruppentools zur Zeitmessung der Sonnenverzögerung verwendet.
Das Modul ist in 4 Gruppen aufgeteilt und besitzt 2 Phasenanschlüsse
obere Phasenanschluss speist die oberen 2 Ausgangsgruppen mit der angelegten
Versorgungsspannung (230V~/50Hz) und der untere Phasenanschluss die unteren
2 Ausgangsgruppen.
N
L L
N
M
M
O0
O1
O2
0 I I
0
O3
M 0
M 1
29
Jalousie-/Rollladenmodul
CEBEC
8 Relaisausgänge für 4 Jalousien/Rollladen
4A/250V~
I max. 2x4x4A
N
I
max. 2x4x1A
M
N
Art. Nr.: 940 JRM
M 2
M 3
O4
O5
O6
I
1 1
I
O7
M
M
N
L
L
N
Di
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul
ist für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/
Aufbaugehäuse konzipiert. Die Geräte können direkt nebeneinander eingebaut
werden.
Die PHC Module dürfen
in Verbindung mit Geräten eingesetzt werden, durch
deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- Eine Bedienungsanleitung kann nur allgemeine Bestimmungen anführen.
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird
über die PHC Busleitung und den Modularsteckverbindern der Module hergestellt.
Die Modularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung,
parallel geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die
Position eines PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung versorgt.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
Mit dem im PHC Ausgangsmodul angebrachten Kodierschalter wird die Moduladresse
eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter dem
Menüpunkt „Komponenten
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Ausgangsmodule
vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal
vier Jalousien
durchgeführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und
Zur Berechnung des Stromverbrauches für die Stromversorgung sollte ein Verbrauch
von 75 mA vorgesehen werden (Eigenverbrauch 10 mA, je Relais 8 mA). Beim
. Der
Einschalten der Relais erhöht sich der Strom für ca. 2s auf 120mA.
(Klemme I0 u. I1)
(Klemme O0-O7)
Motorlast
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann
sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten
Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt
und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA,
unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber
seinem Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind
ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe
an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist
beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die Abwicklung
von Gewährleistungsansprüchen gilt Deutsches Recht.
Werfen Sie Altgeräte nicht in den Hausmüll! Zur Entsorgung des Gerätes
sind die Gesetze und Normen des Landes einzuhalten, in dem das Gerät
betrieben wird! Das Gerät enthält elektrische Bauteile, die als Elektronikschrott
entsorgt werden müssen. Das Gehäuse besteht aus recycelbarem Kunststoff.
Module" dargestellt.
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
10-75 mA
2 Modularbuchsen 6-polig (PHC-Bus)
Anschluss der Versorgungsspannung (230V~/50Hz)
der 2 oberen (I0) und 2 unteren (I1) Ausgangsgruppen
8 Ausgänge (O0-O7) in 4 Gruppen mit jeweils 2
Klemmen ( und ) für Lasten bis 1A (230V~/50Hz)
> 40.000 Schaltungen mit max. Last
Dipschalter 5 pol. (Moduladresse)
+10° bis +50°C
-20° bis +60°C
max. 2 x 1,5 mm²
EN 60669-2-1
CE KEMA/KEUR CEBEC
IP 20
Breite = 72 mm (4TE)
Höhe = 55 mm
1 A
