Comelit IPTHPAN02FA Handbuch Seite 2
161,8
Weißlicht
IR-Licht
Kameras
Display
Lautsprecher
Klemmenblock – Beschreibung
1
NO2
10
IN1
2-kanaliger Alarmeingang
1 – Lieferumfang
Gerät
Bohrschablone
30,8
3 – Kabelanschlüsse
2
3
COM2
NO1
2-kanaliger Alarmausgang Verriegelungsschnittstelle
11
12
GND
IN2
Kurzanleitung
Kunststoffstopfen ×4

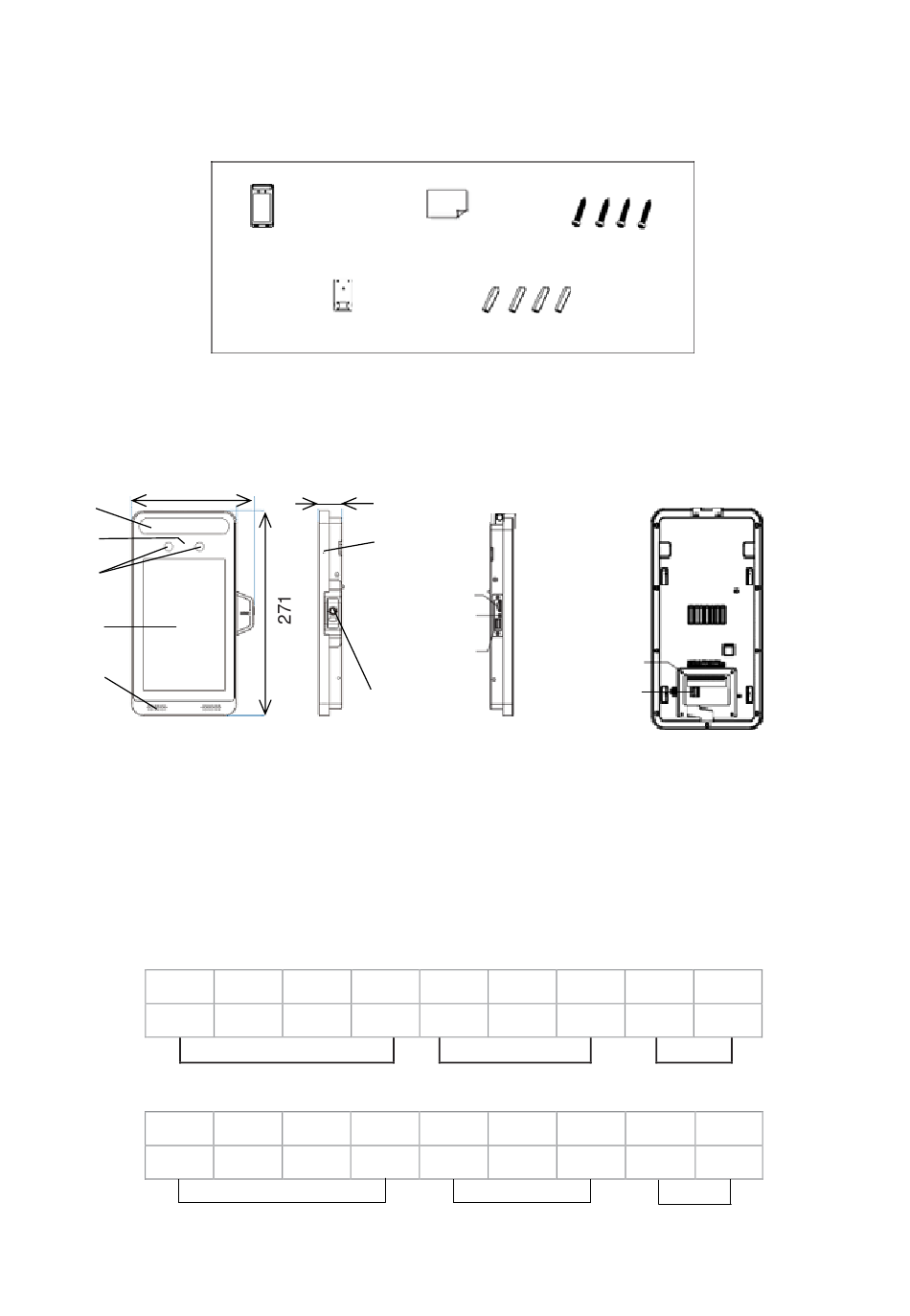

2 – Übersicht
Mikrofon
microSD-
Kartensteck
platz Reset
USB-
Schnittstelle
Netzanschluss
Modul für
Handgelenksmessung
4
5
6
COM1
NO3
COM3
13
14
15
GND
D0
D1
Wiegand-Schnittstelle
Selbstschneidende
Schraube
×4
Steckplatz für
Schnittstellen-
karte, 18-polig
7
8
NC3
D+
RS485
16
17
GND
BUT
Ausgangstaste
9
D-
18
GND
