EUROSTER 4040 Handbuch
Inhaltsverzeichnis
Quicklinks
EUROSTER 4040 – INSTALLATIONS- UND
Kabelgebundener, programmierbarer Raumthermostat für alle Arten von Heizungs- und
HERSTELLER: P.H.P.U. AS, Chumiétki 4, 63-840 Krobia, Polen
Um die Thermostat-Fähigkeiten voll auszuschöpfen, lesen Sie bitte diese Installations- und
Bedienungsanleitung sorgfältig durch.
1.
THERMOSTAT-ANWENDUNG
Euroster 4040 ist ein hochmoderner Thermostat zur Temperaturregelung in Wohn- und
Wirtschaftsräumen. Er dient zur Steuerung des Betriebs des Heizkessels und anderer
Komponenten des Heizsystems. Er steuert elektrische Geräte, Fußbodenheizungen und
Klimaanlagen.
Temperaturanzeige- und Programmiergenauigkeit von 0,1 °C. Der Thermostat arbeitet mit
zwei Temperaturniveaus: Komforttemperatur (Tag) und Spartemperatur (Nacht). Jede
Temperatur ist im Bereich von 5 °C...35 °C veränderbar. Der Thermostat ist in Sieben-
Tage-Zyklen mit einer Genauigkeit von 0,5 Stunden programmierbar, daher ermöglicht er
48 Temperaturänderungen in 24 Stunden. Es ist möglich, für jeden Wochentag
unterschiedliche Zeitbereiche zu programmieren.
2.
GRUNDLEGENDE THERMOSTATFUNKTIONEN
Benutzerfreundlicher Thermostat zur einfachen Temperaturregelung in Wohn- und
•
Hauswirtschaftsräumen
Klares, hinterleuchtetes E Ink Display
•
Zwei Temperaturstufen: Komfort und reduziert
•
Betrieb in einem der drei folgenden Betriebsmodi:
•
• Raumtemperaturregelung
• Bodentemperaturregelung
• Raumtemperaturregelung mit Bodentemperaturbegrenzung
•
0,5-Stunden-Genauigkeit der Bereichsprogrammierung
Gleichzeitige Anzeige des aktuellen und voreingestelltenTemperaturwertes
•
Thermostatverriegelung mit wählbarem 4-stelligem Code
•
Zahlreiche nützliche Funktionen: temporäre Temperatureinstellung, konstante
•
Temperatur, Vakationsmodus, Entladungsbatterieanzeige
Temperaturauslesegenauigkeit von 0,1 °C
•
Möglichkeit, denThermostat mit einer aktiven Frostschutztemperatur
•
Heizperiode
Temperaturmesskorrektur
•
Oberflächenmontage
•
3.

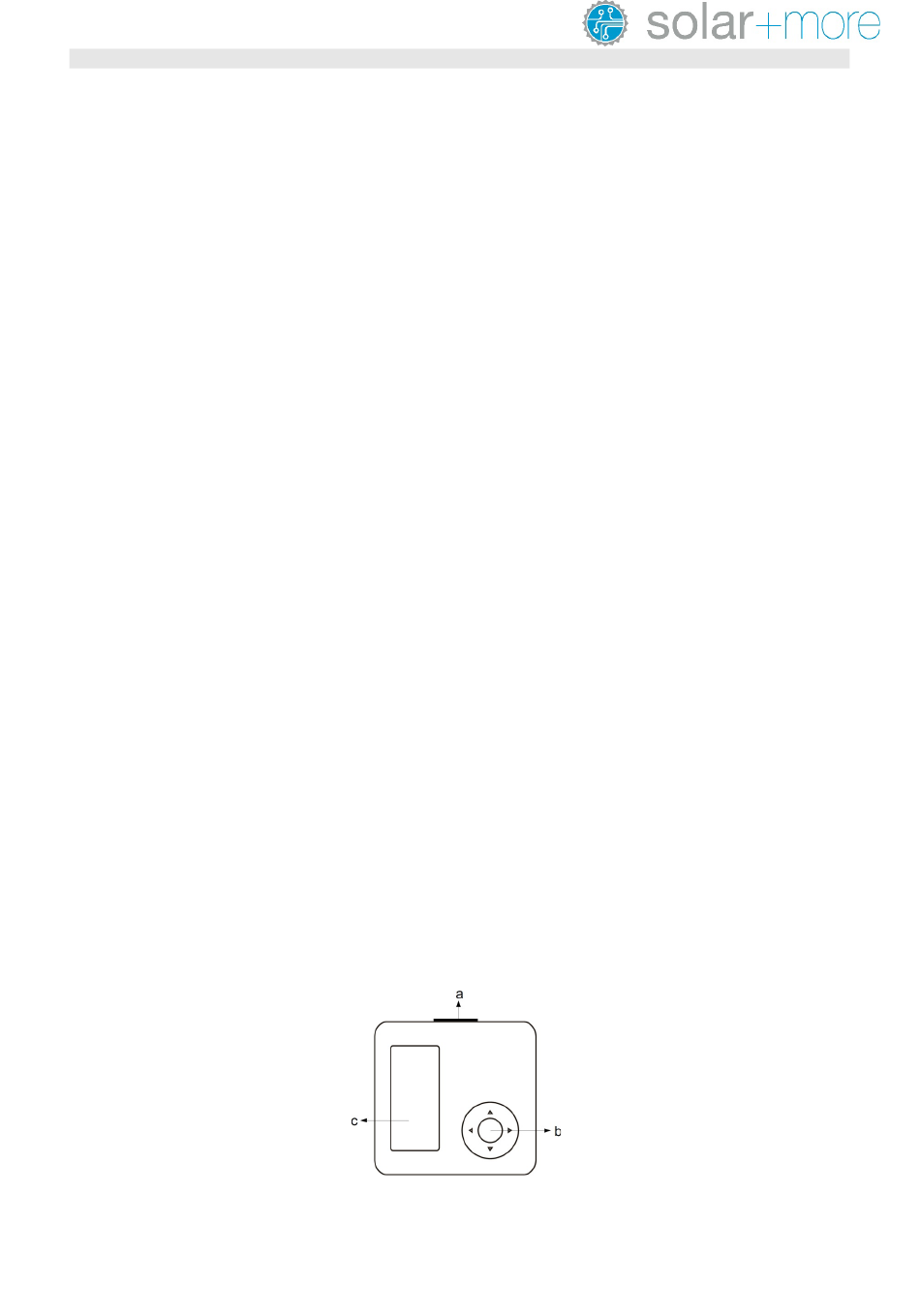

THERMOSTAT BEDIENELEMENTE
a. Betriebsmodusschalter:
Im Thermostat-Heizmodus schaltet es den Thermostat ein und aus
•
Im Thermostat-Kühlmodus wechselt er zwischen Heiz- und Kühlbetrieb
•
b. Thermostat-Steuerknopf
c. Anzeigen
EUROSTER 4040
Klimaanlagen.
Vertrieb durch solar-more
Version 08.03.2019 von thermostat
Die
im
Euroster
auszuschalten
4040
verwendeten
Gehäuse
Sensoren
ermöglichen
nach der
1
eine
Inhaltsverzeichnis
Verwandte Anleitungen für EUROSTER 4040
Inhaltszusammenfassung für EUROSTER 4040
- Seite 1 Bedienungsanleitung sorgfältig durch. Version 08.03.2019 von thermostat THERMOSTAT-ANWENDUNG Euroster 4040 ist ein hochmoderner Thermostat zur Temperaturregelung in Wohn- und Wirtschaftsräumen. Er dient zur Steuerung des Betriebs des Heizkessels und anderer Komponenten des Heizsystems. Er steuert elektrische Geräte, Fußbodenheizungen und Klimaanlagen.
- Seite 2 EUROSTER 4040 – INSTALLATIONS- UND Anzeigen FEHLERANZEIGE – kein Sensor, Sensor-Kurzschluss oder Beschädigung – Entladen Batterien Symbol Installation Sicherheitsregeln ACHTUNG! Beginn Installationsarbeiten lesen Sie dieses Handbuch • sorgfältig! Stellen Sie vor der Montage oder Demontage des Thermostats sicher, dass die •...
- Seite 3 EUROSTER 4040 – INSTALLATIONS- UND Sie nach Abschluss der Installation den korrekten Anschluss der Kabel. Ziehen Sie die Gelenkabdeckung wieder an. 5.3 Einsetzen und Austauschen von Batterien Legen Sie die Batterien in den Thermostat, während Sie die richtige Polarität beobachten. Im Batteriefach befinden sich Einbaumarkierungen.
-
Seite 4: Benutzereinstellungen
EUROSTER 4040 – INSTALLATIONS- UND BENUTZEREINSTELLUNGEN In diesem Modus können Sie grundlegende Parameter festlegen und Funktionen auswählen. Geben Sie die Einstellungen ein, indem Sie die zentrale Taste drücken. Verwenden Sie Die Schaltflächen, um das Element auszuwählen, das Sie ändern möchten, und drücken... -
Seite 5: Thermostat-Einstellungen
EUROSTER 4040 – INSTALLATIONS- UND 8.4. Temperaturerhaltung – konstante Temperatur Der Thermostat behält die voreingestellte Temperatur unabhängig vom voreingestellten Wochenprogramm bei. Um die Temperaturerhaltung zu aktivieren, gehen Sie zum Menü und wählen Sie . Verwenden Sie Tasten, um die gewünschte Temperatur einzustellen. -
Seite 6: Service-Einstellungen
EUROSTER 4040 – INSTALLATIONS- UND gemessene Temperatur niedriger als die voreingestellte Temperatur über einen längeren Zeitraum, schaltet der Thermostat Heizgerät dauerhaft ein. Um diese Funktion aktivieren, müssen drei zusätzliche Betriebsparameter festgelegt werden: CPH – maximale Anzahl von Zyklen pro Stunde (3-10). Der Thermostat berechnet die Anzahl der Ein- und Ausschalt- (Zyklen) pro Stunde (je nach Temperaturänderung). - Seite 7 EUROSTER 4040 – INSTALLATIONS- UND ändert sich ebenfalls – Auswahl des Temperatursensors • Diese Option ermöglicht Auswahl Temperatursensors, um mit Thermostat zusammenzuarbeiten. Es stehen drei Betriebsmodi zur Verfügung: der Thermostat misst und hält die Temperatur nur auf der Grundlage des internen Sensorbetriebs ...
-
Seite 8: Technische Daten
• Installations- und Bedienungsanleitung mit Garantiezertifikat 10. VEREINFACHTE KONFORMITÄTSERKLÄRUNG P.H.P.U. AS AGNIESZKA SZYMA-SKA-KACZY-SKA stellt hiermit dar, dass EUROSTER 4040-Ausrüstung den folgenden Richtlinien entspricht: 2014/35/EU (LVD), 2014/30/EU (EMC), 2011/65/EU (RoHS). vollständige Wortlaut EU-Konformitätserklärung unter folgender Internetadresse abrufbar: www.euroster.pl 11. INFORMATIONEN ZUR ELEKTRONISCHEN ABFALLWIRTSCHAFT Dieses Produkt wird aus hochwertigen Materialien und Komponenten hergestellt, die für die Wiederverwendung geeignet sind. - Seite 9 EUROSTER 4040 – INSTALLATIONS- UND der sauberen Umwelt beeinflussen, werden auf dieser Ebene geformt. Die Haushalte sind auch einer der größeren Nutzer von Kleingeräten, und ihr rationelles Management auf dieser Ebene wirkt sich auf Verwertung Wertstoffen aus. Die ungenaue Entsorgung dieses Produkts kann nach maßgebenden einzelstaatlichen Rechtsvorschriften...
-
Seite 10: Garantiezertifikat
EUROSTER 4040 – INSTALLATIONS- UND GARANTIEZERTIFIKAT EUROSTER 4040 Thermostat Garantiebedingungen: 1. Die Garantie gilt für 24 Monate ab dem Verkaufsdatum des Geräts. 2. Der beanspruchte Thermostat zusammen mit diesem Garantiezertifikat muss dem Verkäufer zur Verfügung gestellt werden. 3. Gewährleistungsansprüche werden innerhalb von 14 Werktagen nach Erhaltdes beim Hersteller beanspruchten Geräts...
