- Seite 1 BEDIENUNGSANLEITUNG CCTV TesterPRO MA-RM9903 - Art-Nr. 32080 MA-RM9904 - Art-Nr. 32085 Seite...
- Seite 2 • Vielen Dank, dass Sie Sich zum Kauf dieses CCTV-Sicherheitstesters entschieden haben. • Lesen Sie diese Anleitung bitte vor dem Gebrauch sorgfältig durch und verwenden Sie das Gerät nur wie vorgeschrieben. • Um den CCTV-TesterPRO sicher zu verwenden, lesen Sie bitte zuerst die "Sicherheitsinformationen“...
-
Seite 3: Inhaltsverzeichnis

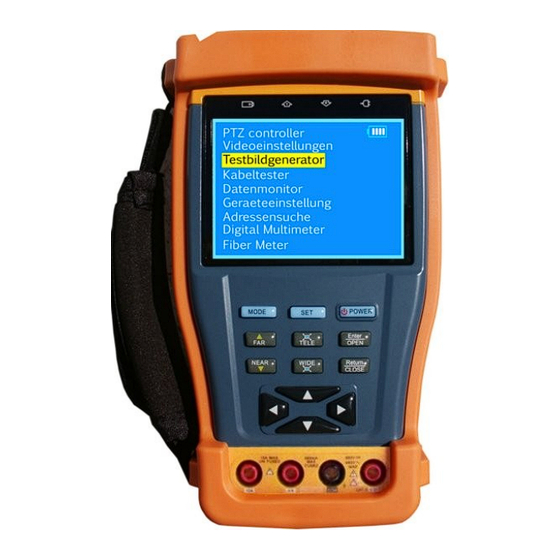

Wasser, Wasserdampf oder anderen Flüssigkeiten in Berührung kommt. 2. Einführung Der CCTV TesterPRO wurde für die vor Ort Installation und -wartung von Videoüberwachungssystemen entwickelt. Er ermöglicht die Anzeige von Videos, die Steuerung von PTZ Kameras, Generieren von Bildern, Übertragen von Bildern mittels RS 485, Testen von Netzwerkkabeln, usw. -
Seite 4: Funktionen
Display angezeigt und der Video-Signalpegel ist ablesbar in IRE und mV. Audio Testfunktion mit Testkabel • Der CCTV Tester wird geschützt durch ein stossfestes Schutzgehäuse (abnehmbar), kann auf • dem Tisch aufgestellt werden und wird mit Handschlaufe und Halsgurt geliefert. -
Seite 5: Vorderseite
2.3 Vorderseite Seite 4... - Seite 6 Wenn der Ladevorgang beendet ist, schaltet sich die Anzeige automatisch aus. Ladezustandsanzeige der Batterie Hauptmenü: zeigt die Hauptfunktionen des CCTV-TesterPRO. Untermenü: Zur Anzeige und Einstellung der Werte der Funktionen Drücken Sie den Schalter mindestens 2 Sekunden, um das Gerät ein- oder auszuschalten;...
-
Seite 7: Seitenansicht
2.4 Seitenansicht Alle Parameter auf die Werkseinstellungen zurücksetzen. Externe Stromversorgung (DC, 5 V): Es wird nachdrücklich empfohlen, das beigelegte Netzteil zu verwenden. UTP Anschluss: Zusammen mit dem UTP Netzwerkkabeltester verwenden. (UTP = Nicht abgeschirmte, verdrillte Leitung) RS 232 Interface: Für die RS 232 Kommunikation mit der PTZ Kamera. Audioeingang: Testen sie Mikrofon und andere Audiogeräte am Eingang DC 12 V 1 A Ausgang: DC 12 V Ausgang zum Anschliessen der Kamera Lautsprechertest... -
Seite 8: Bedienung
Datenanzeige, Geräteeinstellung) und geben Sie die entsprechende Funktion im Untermenü ein. Drücken Sie die SET Taste, um die Parameter in der Funktion Untermenü einzustellen. Hinweis: Beim Einschalten zeigt der CCTV Tester PRO die vor dem Ausschalten zuletzt verwendete Funktion an. - Seite 9 Die Anschlussbedingungen und die Sequenz der Kabel wird angezeigt, ebenso die Seriennummer des Kabeltester-Kits. 5. Datenanzeige Erfassen des Protokolls des Steuerungssystems und der Anzeigedaten. Hilfreich, um die RS 485 Kommunikation zu testen und zu warten. 6. Geräteeinstellungen Einstellung der Parameter des CCTV TesterPRO (Automatisches Abschalten/Tastentöne/Sprache/Helligkeit/Adresssuche) Seite 8...
-
Seite 10: Ptz Steuerung
Überprüfen Sie vor dem Gebrauch die folgenden Verbindungen: a. Das Video EIN Interface des CCTV TesterPRO und das Ausgangsinterface der Kamera b. Daten A+ des CCTV TesterPRO und A+ der PTZ Kamera oder des Steuerungsgeräts, Daten B- des Geräts und B- der PTZ Kamera oder des Steuerungsgeräts. - Seite 11 a. Drücken Sie die SET Taste, um das Untermenü für die PTZ Steuerung zu öffnen. b. Drücken Sie die oder die Taste, um den Parameter, dessen Wert Sie ändern wollen, auszuwählen. c. Drücken Sie die ENTER Taste, um Ihre Änderungen zu speichern oder drücken Sie die RETURN Taste, um die Änderung zu verwerfen.
-
Seite 12: Hauptmenü
Bewegen Sie den gelben Cursor auf “PTZ controller” (PTZ Steuerung), um den Modus der PTZ Steuerung einzugeben. Drücken Sie die SET Taste, um das Untermenü für die PTZ Steuerung zu öffnen. Drücken Sie die oder die Taste, um den gelben Cursor auf “Go PS” zu bewegen, Drücken Sie die oder die Taste, um die Nummer 64 der Standardpositionen auszuwählen... -
Seite 13: Videoeinstellungen
Änderungen zu speichern oder drücken Sie die RETURN Taste, um Ihre Änderungen zu verwerfen. c. Videoformat und Videolevel werden im unteren Bereich des Bildschirms angezeigt. Wenn am Videoeingang des CCTV TesterPRO kein Videosignal anliegt, wird der Typ NTSC oder PAL und das Videolevel nicht angezeigt. -
Seite 14: Kabeltester
Erfassen der Steuerungsdaten eines RS 485 Steuerungssystems. a. Verbinden Sie das RS 485 oder RS 232 Interface des Steuerungssystems mit dem RS 485 oder RS 232 Interface des CCTV TesterPRO (Für RS 485, A mit A, B mit B) b. Drücken Sie die SET Taste und drücken Sie dann die... -
Seite 15: Geräteeinstelllungen
Einstellen der Zeit für die automatische Abschaltfunktion. (aus, 5, 10, …, 60) Aus: Das Gerät wird nicht automatisch abgeschaltet. 5 bedeutet, dass der CCTV ausgeschaltet wird, wenn 5 Minuten lang keine Eingabe erfolgt. Tastaturtöne: Ein- oder Ausschalten des Pieptons beim Drücken einer Taste. -
Seite 16: Digitales Messgerät
beenden. FERN: Der Tester sucht die ID schnell und kontinuierlich (von 256 bis 1). Wurde die Adresse gefunden, schwenkt die Kamera nach links. Drücken Sie jetzt eine beliebige Taste um die Suche zu beenden. WEIT: Der Tester sucht die ID Schritt für Schritt (von 1 bis 256). Wurde die Adresse gefunden, stoppt die PTZ Kamera das Schwenken. - Seite 17 BEDIENUNGSANWEISUNGEN ⑶ A. DC Gleichspannungsmessung WARNUNG! Keine Spannung höher als 660 V DC an den Tester anlegen. Der Tester kann zwar höhere Spannungen anzeigen, es kann aber innere Schaltkreise beschädigen. Achten Sie darauf, keine elektrischen Schlag zu erhalten, wenn Sie hohe Spannungen messen. a.
- Seite 18 Taste. Manueller Bereich ： 0.000 V 6.6 V 00.00 V 66 V 000.0 V 660 V 000.0 mV 660 mV c. Verbinden Sie die Kabel des Testers über Kreuz mit der Spannungsquelle oder messen Sie unter Last. d.
- Seite 19 dem Bediener Schäden zufügen. D. AC Wechselstrommessung WARNUNG! Trennen Sie den zu messenden Schaltkreis erst von der Stromversorgung, bevor Sie das Messgerät mit dem Schaltkreis verbinden. a. Verbinden Sie das schwarze Kabel des Testers mit der COM Buchse und das rote Kabel des Testers mit der mA Buchse für maximale Stromstärken von 660 mA.
- Seite 20 Drücken der Taste, manuelle Bereichswahl durch Drücken von Manuelle Bereichswahl： (wenn Sie das rote und das schwarze Kabel miteinander verbinden, wird der Messbereich angezeigt.) 000.0 Ω 660 Ω 0.000 KΩ 6K Ω 00.00 KΩ 66 KΩ 000.0 KΩ 660 KΩ 0.000 MΩ...
-
Seite 21: Dc 12V Ausgang
Bei umgekehrter Kabelverbindung wird nur der Wert „OL” angezeigt. • H. Kapazitätsmessung WARNUNG! Um elektrische Schläge zu vermeiden, stellen Sie sicher, dass die Kondensatoren vollständig entladen sind bevor Sie die Kapazität eines Kondensators messen. a. Verbinden Sie das schwarze Kabel des Testers mit der COM Buchse und das rote Kabel mit Buchse. -
Seite 22: Test - Audioeingang
Schliessen Sie auf keinen Fall eine externe Spannungsquelle am “DC 12/1 A OUTPUT” (Ausgang) des CCTV Testers an, um das Gerät nicht zu beschädigen. b. Verbinden Sie auf keinen Fall diesen DC 12 V/1 A Ausgang mit dem Eingang des CCTV Testers, um Beschädigungen des Geräts zu vermeiden. -
Seite 23: Technische Merkmale
6. Technische Daten 6.1 Allgemeine Spezifikationen MODELL CCTV Sicherheits-TesterPRO Video Test Signalmodus NTSC / PAL (Automatische Umstellung) Display 3.5 Zoll digitaler TFT LCD , Auflösung 960 x 240 LCD Einstellungen Helligkeit, Kontrast, Farbsättigung einstellbar Video EIN/AUS 1 Kanal BNC Eingang & 1 Kanal Ausgang Video Ausgangsmodus 1.0 Vp-p... -
