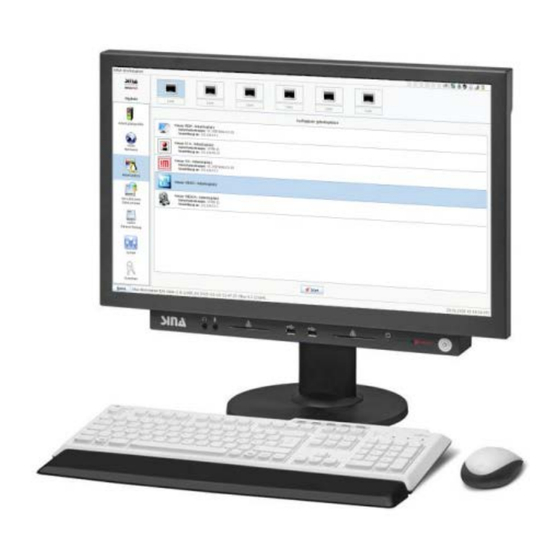

- Seite 1 Workstation E Gerätehandbuch Version 1 S40064 secunet Security Networks AG...
- Seite 2 Haftung übernommen, soweit dies gesetzlich zulässig ist. Die In- formationen in diesem Handbuch dürfen ohne schriftliche Genehmigung durch secunet Security Networks AG weder veröffentlicht noch vervielfältigt noch für einen sonstigen Zweck verwendet werden. Die in diesem Handbuch enthaltenen Informa- tionen und technischen Beschreibungen können ohne vorherige Mitteilung durch...
-
Seite 3: Inhaltsverzeichnis
Workstation E Inhaltsverzeichnis Inhaltsverzeichnis Das Wichtigste in Kürze ......................5 Geräteausführungen ...................... 5 Vor der Inbetriebnahme ....................5 Weiterführende Informationen ..................5 Konventionen ........................ 6 Sicherheitshinweise des Herstellers ................7 1.1 Vorsichtsmaßnahmen .................... 7 1.2 Prüfzeichen ......................8 1.3 Haftungsausschluss ....................8 1.4 Marken ........................ - Seite 4 Inhaltsverzeichnis Workstation E 5.3 Authentifizierung ....................16 5.4 VS-Informationen ....................16 Produktinformationen ....................17 6.1 Prüfen der Transportverpackung ................17 6.2 Prüfen der Siegel und Erkennen von Eindringversuchen ........18 6.3 Betriebsmerkmale ....................24 6.4 Produktmerkmale ....................25 Wartung ........................26 7.1 Reinigung ......................27 7.2 Entsorgung ......................27 Kundendienst/Garantieabwicklung ................27 Anhang ..........................28 Abbildungsverzeichnis ....................28 Tabellenverzeichnis ......................28...
-
Seite 5: Das Wichtigste In Kürze
Ihnen von der für Sie zuständigen Zertifizierungsstelle gesondert zugestellt. Weiterführende Informationen Eine umfangreiche Beschreibung der Systemfunktionen finden Sie im zugehö- rigen Bedienhandbuch von SINA Terminal bzw. SINA Workstation sowie im SINA Management Benutzerhandbuch. Aktuelle Informationen finden Sie unter www.secunet.de. Produktinformation - Version 1... -
Seite 6: Konventionen
Sicherheitshinweise des Herstellers IP54 SDIP27A Konventionen In diesem Handbuch werden folgende Konventionen verwendet: Begriffe der Bedienoberfläche sind fett dargestellt. Für Kommandozeilen und Codebeispiele wird Courier New verwendet. Warnhinweise sind mit dem Symbol gekennzeichnet. Hinweise sind mit dem Symbol gekennzeichnet. -
Seite 7: Sicherheitshinweise Des Herstellers
Workstation E Sicherheitshinweise des Herstellers Sicherheitshinweise des Herstellers Nachfolgend finden Sie allgemeine Hinweise zu Sicherheit und Betrieb. Vorsichtsmaßnahmen Qualifiziertes Personal Das Gerät/System darf nur in Verbindung mit dieser Dokumentation einge- richtet und betrieben werden. Inbetriebsetzung und Betrieb eines Geräts/Systems darf nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Syste- me und Stromkreise gemäß... -
Seite 8: Prüfzeichen
Sicherheitshinweise des Herstellers Workstation E Prüfzeichen EN 55022:2010 EN 55024:2010 EN 60950:2006+A11:2009+A1:2010+A12:2011 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2008 EN 62479 Haftungsausschluss Der Inhalt der Druckschrift wurde auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen wer- den, sodass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, und notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. -
Seite 9: Auspacken Des Systems
Workstation E Auspacken des Systems Auspacken des Systems SINA Client IV wird in einer zusätzlichen Umverpackung geliefert. Entnehmen Sie das System und das mitgelieferte Zubehör zusammen mit den Kunststoffeinlagen aus der inneren Verpackung. Hierzu kann es zweckmäßig sein, den Karton seitlich zu legen und den Inhalt horizontal herauszuziehen. -
Seite 10: Lieferumfang Und Zubehör
DP-Portkabel (2m) mitgeliefert Patchkabel 3m, Cat. 6A S/FTP Patchkabel A5E36848569 Maus und Tastatur D/INT Software Lizenz CD SINA Quick Start Guide Zonenprüfprotokoll Handbuch, Sicherheitshinweise SINA Smartcard (Von Secunet gesondert zugestellt) Tabelle 1: Lieferumfang und Zubehör Produktinformation - Version 1... -
Seite 11: Anschluss Und Montage
Workstation E Anschluss und Montage Anschluss und Montage Umgebungsanforderungen Belüftung Sorgen Sie für ausreichende Belüftung. Umgebungstemperatur Das Gerät wurde für den Einsatz bei einer Umgebungstemperatur von +5 °C bis +40 °C geprüft. Im Dual Monitor Betrieb ist die Umgebungstemperatur durch den zweiten Monitor auf +5 °C bis +35 °C begrenzt. -
Seite 12: Gerätevorderseite
Anschluss und Montage Workstation E Gerätevorderseite Abbildung 2: Gerätevorderseite Position Bezeichnung Anschluss für Kopfhörer Anschluss für Mikrofon Steckplatz für Smartcard 2 x Anschluss für USB 2.0 Steckplatz für Smartcard HDD LED EIN/AUS-Taster (siehe Kapitel 5.2) Tabelle 2: Gerätevorderseite Produktinformation - Version 1... -
Seite 13: Geräterückseite
Workstation E Anschluss und Montage Geräterückseite Abbildung 3: Geräterückseite Position Beschreibung Höhenverstellbarer Standfuß Anschlussleiste Tabelle 3: Geräterückseite Produktinformation – Version 1... -
Seite 14: Anschlussleiste
Anschluss und Montage Workstation E Anschlussleiste Abbildung 4: Anschlussleiste Position Beschreibung USB 2.0 Anschluss (Tastatur) eth1: Netzwerkschnittstelle RJ 45 (100Mbit / 1Gbit) 4 x USB 3.0 Anschluss eth0: Netzwerkschnittstelle LWL (100MB / 1GB umschaltbar) Druckschalter für eth0- Netzwerkschnittstelle (gedrückt: 1GB, Ausgangsstellung: 100MB) Monitor-Anschluss DP (Display Port) USB 2.0 Anschluss (Maus) Netzanschluss 110-240 V... -
Seite 15: Gerät Anschließen
Workstation E Anschluss und Montage Gerät anschließen Verwenden Sie unbedingt das mitgelieferte Netzkabel. Nur dadurch wird die Tem- pestierung sichergestellt. Verbinden Sie den Gerätestecker des Netzkabels mit der Netzanschluss- buchse auf der Steckerleiste. Prüfen Sie, ob der Stecker fest in der Buchse sitzt. ... -
Seite 16: Inbetriebnahme
Inbetriebnahme Workstation E Inbetriebnahme Voraussetzungen Gewährleistung des bestimmungsgemäßen Betriebs Der bestimmungsgemäße Betrieb (nach IEC 60950-1/EN60950-1) ist nur bei einem vollständig montierten Gehäuse gewährleistet. Taubildung Wenn das Gerät aus einer kalten Umgebung in den Betriebsraum gebracht wird, kann Taubildung auftreten. Warten Sie, bis die Gerätetemperatur der Umgebungstemperatur angeglichen und das Gerät absolut trocken ist, bevor Sie es in Betrieb nehmen. -
Seite 17: Produktinformationen
Workstation E Produktinformationen Produktinformationen Prüfen der Siegel Das Gerät ist durch Manipulationserkennungsplaketten (MEP) geschützt. Prüfen Sie vor der Inbetriebnahme die Unversehrtheit (siehe Kapitel 6.2). Bei einer Beschädigung sind in Absprache mit dem Geheimschutz- beauftragten entsprechende Schritte einzuleiten. Auf keinen Fall darf ohne begleitende Zusatzmaßnahmen (beispielsweise Prüfung des Geräts auf Manipulation) das System in Betrieb genommen werden. -
Seite 18: Prüfen Der Siegel Und Erkennen Von Eindringversuchen
Produktinformationen Workstation E Prüfen der Siegel und Erkennen von Eindringversuchen So erkennen Sie Eindringversuche: Siegel wurden durchschnitten. Abbildung 6: Siegel an der Kante mit scharfer Klinge durchschnitten Siegel wurden beschädigt um darunterliegende Schrauben zu öffnen. Abbildung 7: Siegel über der darunterliegenden Schraube beschädigt Produktinformation - Version 1... -
Seite 19: Abbildung 8: Siegel Wurde Abgelöst (An Den Grauen Stellen Erkennbar)
Workstation E Produktinformationen Siegel wurden von der Oberfläche abgezogen. Die Schichten des Siegels lösen sich voneinander ab. Die Stellen, an den sich die Schichten getrennt haben, sind erkennbar. Abbildung 8: Siegel wurde abgelöst (an den grauen Stellen erkennbar) Abbildung 9: Siegel besitzt unzureichende Verbindung und lässt sich abheben Produktinformation –... -
Seite 20: Abbildung 10: Siegel Im Bereich Des Schraubenantriebes Beschädigt
Produktinformationen Workstation E Abbildung 10: Siegel im Bereich des Schraubenantriebes beschädigt und von der Oberfläche abgezogen Siegel über einer Schraube wurde abgezogen um die Schraube zu lösen. Abbildung 11: Siegel über der Schraube mit scharfer Klinge abgezogen Produktinformation - Version 1... -
Seite 21: Abbildung 12: Siegel Wieder Zurückgedrückt
Workstation E Produktinformationen Abbildung 12: Siegel wieder zurückgedrückt Abbildung 13: Schraube wieder angezogen und Siegel zurück gedrückt; Beschädigung des Siegels ist über der Schraube erkennbar Produktinformation – Version 1... -
Seite 22: Abbildung 14: Beschädigungen Des Lackes Neben Der Rückwandhaube
Produktinformationen Workstation E Beschädigungen von Gehäuse und Lackierung im Bereich der Befestigungs- elemente Abbildung 14: Beschädigungen des Lackes neben der Rückwandhaube deuten auf einen Versuch hin, die Haube gewaltsam zu lösen Produktinformation - Version 1... -
Seite 23: Abbildung 15: Beschädigungen Des Lacks
Workstation E Produktinformationen Beschädigungen des Lackes und des Gehäuses im Bereich der Verschrau- bungen der Einzelkomponenten Abbildung 15: Bei einem Versuch, Teile des Gehäuses gewaltsam zu öffnen nachdem die Schrauben gelöst wurden, können Beschädi- gungen des Lacks entstehen. Abbildung 16: Durch Eindringversuch verbogene Kante des I/O Shields Produktinformation –... -
Seite 24: Betriebsmerkmale
Produktinformationen Workstation E Betriebsmerkmale Temperatur in Betrieb + 5 °C bis + 40 °C Lager/Transport - 20°C bis + 60 °C Gradient max. 10 °C/h keine Taubildung relative Feuchte in Betrieb 5 % bis 80 % bei 25 °C (keine Taubildung) Lager/Transport 5 % bis 95 % bei 25 °C (keine Taubildung) Spannung... -
Seite 25: Produktmerkmale
Workstation E Produktinformationen Produktmerkmale Allgemein Abmessungen 580mm x 400-510mm x 240 mm (B x H x T) Gewicht 11,6 kg (Einzelmonitor) 21,2 kg (Zwei Monitore) Sicherheit Sicherheitsbestimmungen EN 60950-1 Elektromagnetische Ver- träglichkeit (EMV) Radiated emission Class B EN 55022 Class B Tempestierung Tempestiert nach Zone 1... -
Seite 26: Wartung
Wartung Workstation E Wartung SINA Client IV ist wartungsfrei. Reparaturen nur im Herstellerwerk Reparaturen und Wartungsarbeiten am Gerät dürfen nur von qualifiziertem Personal durchgeführt werden. Das Gerät ist hierzu an den Lieferanten zu schicken. Bei abstrahlgeprüften Geräten erlischt nach dem Öffnen des Ge- häuses die Zonenzulassung. -
Seite 27: Reinigung
Verwenden Sie keine Reinigungssprays und keine scheuernden oder säurehal- tigen Reinigungsmittel. Entsorgung Bitte entsorgen Sie das System gemäß den gültigen VS-Bestimmungen. Wenden Sie sich an secunet oder Ihren Geheimschutzbeauftragten. Kundendienst/Garantieabwicklung Wenden Sie sich bei Fragen an: secunet Security Networks AG Kronprinzenstr. -
Seite 28: Anhang
Anhang Workstation E/H Anhang Abbildungsverzeichnis Abbildung 1: Innere Verpackung mit Kunststoffeinlagen ..........9 Abbildung 2: Gerätevorderseite ..................12 Abbildung 3: Geräterückseite ..................13 Abbildung 4: Anschlussleiste ..................14 Abbildung 5: Siegelband ....................17 Abbildung 6: Siegel an der Kante mit scharfer Klinge durchschnitten ......18 Abbildung 7: Siegel über der darunterliegenden Schraube beschädigt ......18 Abbildung 8:...
