- Seite 1 CaratecAudio Montageanleitung Caratec Audio CAS213S Soundsystem für Sprinter mit MBUX mit Sonderausstattung DSP Box Anbindung Plug and Play Musikgenuss...
-
Seite 2: Allgemeine Hinweise

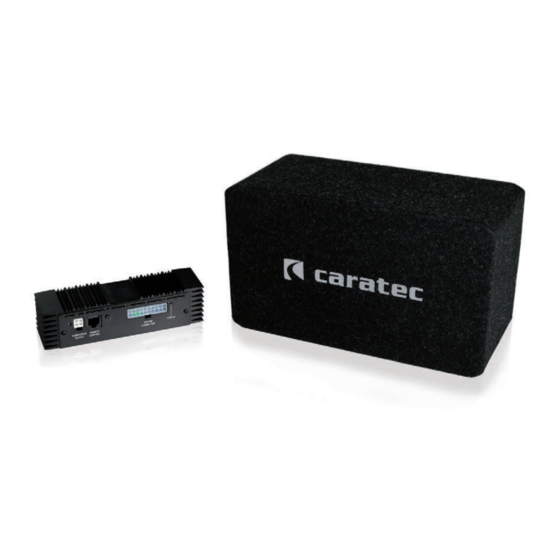

CaratecAudio Caratec Audio CAS213S Soundsystem für Sprinter mit MBUX mit Sonderausstattung DSP Box Anbindung 1. Ausstattung Das System besteht aus einem kompakten Verstärker mit integriertem DSP und einem Subwoofer. Der Verstärker optimiert den Klang der im Fahrzeug vorhandenen Mercedes- Lautsprecher und treibt den leistungsstarken Subwoofer an. Dadurch entsteht im Hand- umdrehen ein völlig neues und überzeugendes Klangerlebnis. -
Seite 3: Erforderliche Werkzeuge
CaratecAudio 3. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind. · Subwoofer · Verbindungskabel DSP-Vorbereitung/Verstärker · Verbindungskabel Subwoofer/Verstärker · DSP-Verstärker · Bedienungsanleitung 4. Erforderliche Werkzeuge Werkzeuge Innensechskant 6mm Sechskant 10mm Kunststoffkeil Torx 20 3x Klettband Seite 3... -
Seite 4: Montage
CaratecAudio 5. Montage Montagehinweise Nehmen Sie das Ablagefach in der Mittel- konsole heraus. Hebeln Sie an beiden Seiten vorsichtig mit einem Kunststoffkeil. ACHTUNG: Wenn Ihr Fahrzeug einen Getränkehalter an dieser Position hat, müssen Sie zuerst die Gummieinlage herausnehmen und die Schraube darunter herausdrehen. - Seite 5 CaratecAudio Montagehinweise Lösen Sie die Verriegelungsschrauben im Beifahrerfußraum und nehmen Sie die Abdeckung für das Werkzeugfach ab. Nehmen Sie das Werkzeugfach heraus. Entfernen Sie die Verkleidung rechts neben dem Handschuhkasten. Diese Verkleidung ist nur mit Clips befestigt. Seite 5...
- Seite 6 CaratecAudio Montagehinweise Lösen Sie die drei Befestigungen der Verklei- dung rechts unten im Beifahrerfußraum und nehmen Sie die Verkleidung heraus. Trennen Sie den ISO-Anschluss der DSP-Vor- bereitung und schließen den mitgelieferten Leitungssatz an die beiden losen Stecker an. Legen Sie den Leitungssatz hinter dem Werkzeugfach vorbei bis in die Verkleidung der Mittelkonsole.
- Seite 7 CaratecAudio Montagehinweise Drehen Sie die vier silbernen Schrauben am Beifahrersitz heraus (Innensechskant 6). Lösen Sie den gelben Stecker unter dem Sitz. Heben Sie den Sitz aus dem Fahrzeug. Hierzu sollte man zu zweit sein, um das Sitzgestell nicht zu zerkratzen. Seite 7...
- Seite 8 CaratecAudio Montagehinweise Halten Sie die Bodenauflage zur Seite oder nehmen Sie sie komplett heraus. Entfernen Sie dann die beiden Muttern (Sechskant 10mm). Legen Sie den Subwoofer-Leitungssatz unter die Metallverkleidung und durch die Kunststoffdurchführung in den Beifahrer- sitzkasten. Seite 8...
- Seite 9 CaratecAudio Montagehinweise Schließen Sie den Subwoofer an und verstauen ihn unter dem Beifahrersitz. Schließen Sie den Verstärker an und ver- stauen ihn unter dem Ablagefach in der Mittelkonsole. Seite 9...
- Seite 10 CaratecAudio Montagehinweise Entfernen Sie die Lautsprecherabdeckung auf dem Armaturenbrett. Nehmen Sie den Lautsprecher heraus und lösen Sie den schwarzen Stecker. Gehen Sie zur Montage der Verkleidungen und der anderen ausgebauten Teile bitte in umgekehrter Reihenfolge vor. Seite 10...
