Bedienungsanleitung Fernsteuersystem

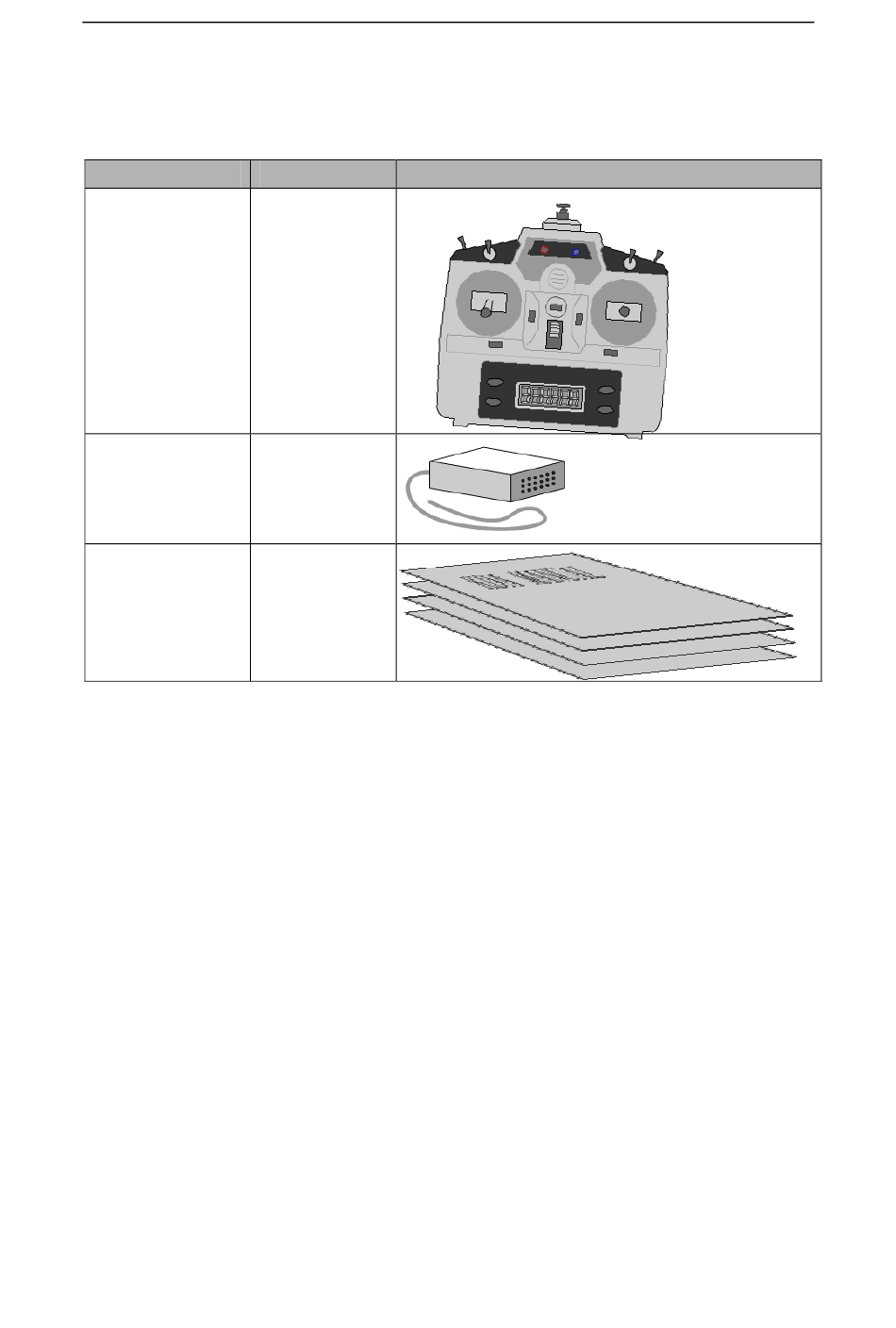

1. Lieferumfang
Bitte kontrollieren Sie nachfolgende Komponenten auf Vollständigkeit.
Bezeichnung
Sender
Empfänger
Anleitung
2. Einführung
Vielen Dank, dass Sie sich für den Kauf des Fernsteuersystems KDS-6CH bzw.
KDS-7CH entschieden haben. Bitte lesen Sie sich die Anleitung sorgfältig durch,
bevor Sie das Fernsteuersystem in Gebrauch nehmen.
3. Wichtige Hinweise!
Diese RC-Anlage ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
Das Batterie-Warn-System zeigt ihnen frühzeitig an, wann Sie die Batterie laden
müssen. Bitte kontrollieren Sie vor dem Flug immer die Batterien des Senders und
Empfängers oder Antriebs Akku.
Im Betrieb muss der Empfänger dauerhaft leuchten. Flackert die Kontrollleuchte,
muss der Empfänger neu gebunden werden.
Diese Anlage ist ausschließlich für RC-Modelle zulässig und darf nicht für
manntragende Flug- und Fahrzeuge sowie für andere Geräte verwendet werden.
K-6X 2,4 GHz K-7X 2,4 GHz
Anzahl
Abbildung
1
1
1
-1-
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für KDS 6CH
- Seite 1 Sender Empfänger Anleitung 2. Einführung Vielen Dank, dass Sie sich für den Kauf des Fernsteuersystems KDS-6CH bzw. KDS-7CH entschieden haben. Bitte lesen Sie sich die Anleitung sorgfältig durch, bevor Sie das Fernsteuersystem in Gebrauch nehmen. 3. Wichtige Hinweise! Diese RC-Anlage ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
-
Seite 2: Haftungsausschluss
Problemen an Ihren Fachhändler oder suchen Sie örtliche Modellflugvereine auf. 4. Haftungsausschluss KDS behält sich das Recht vor, ohne vorherige Ankündigung, das Produkt, einschließlich Aussehen, Performance, Ausstattung im Sinne von Verbesserungen zu ändern. Die in den technischen Anleitungen empfohlenen Einstellungen sind repräsentativ und nach dem derzeitigen Stand der Technik erstellt. -
Seite 3: Verbraucheranschluss
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 7. Verbraucheranschluss Servos, Regler, Gyro und andere Verbraucher werden in die Eingänge am Empfänger eingefügt. Bitte beachten Sie die richtige Polarität. An der Empfängerseite wird das entsprechende 3P Logo dargestellt. minus, Erdungsanschluss, für das schwarze oder braune Kabel. plus, Stromversorgung, für das rote Kabel. -
Seite 4: Code-Abgleichung / Binding (K-7X)
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 10. Code-Abgleichung / Binding (K-7X) Stecken sie das Binde-Kabel in den Empfänger. Schließen Sie den Empfänger an die Stromversorgung an; Der Empfänger blinkt schnell. Halten sie die Binde Taste auf der Rückseite des Senders gedrückt und schalten Sie den Sender ein. -
Seite 5: Spezifikationen
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz Anleitung 1. Spezifikationen Das LED Display zeigt den Modelltyp und die Spannung der Batterien an. Es können 5 Modelle gespeichert werden. Bei der K-7X – Anlage können 7 Modelle gespeichert werden. Der Sender besitzt eine 5 Punkt Gaskurve, jeweils im Normal-Mode und im Idle Up Mode Der Sender besitzt eine 5 Punkt Pitchkurve jeweils im Normal, Idle Up und Autorotationsmodus (Throttlehold). -
Seite 6: Sender Funktionen
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 2. Sender Funktionen POWER LED RF LED ANTENNE KANAL 5/7 DUAL RATE TH.HOLD IDLE UP STICK GURTÖSE STICK STICK TRIM STICK TRIM POWER SW LED DISPLAY Switch & Beschreibung Detail Tasten Kapitel-6.6 Im HELI Mode Umschaltung zwischen Kapitel-6.7 IDLE... -
Seite 7: Laden Der Sender Batterie
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 3. Laden der Sender Batterie Wenn Sie NiCd oder NiMh Akkus benutzen, besteht die Möglichkeiten diese direkt im Gehäuse aufzuladen. Der Anschluss befindet an der rechten Seite des Gehäuses. (BILD20) Achtung: Laden Sie mit 12V und mind. 50 mAh. Max. 300 mAh. 4. -
Seite 8: Systemeinstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 5. System Einstellung Drücken Sie UP und DN zusammen; schalten Sie den Sender ein. Die LED zeigt nun Inhalt Menü Es gibt drei (vier) Grundmenüs "S1", "S2" und "S3". „S4“ bei K-7X Drücken Sie UP oder DN , Menü... -
Seite 9: Reverse Einstellung, Servorichtungsumkehr
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 6. Heli Modus HP1, HP2 und HP3 sind Taumelscheibenmischer. Das Display zeigt: Batterie "H" bedeutet ist 10.1V HELI Modus Empfängerausgänge im Helimodus Kanal Kontrolle Detail Aileron (Roll, Querruder) Elevator(Nick, Höhenruder) Throttle(Gas) Regleranschluss Rudder(Gyro) Heckservo Empfindlichkeit (Gyro) Pitch (Roll2) -
Seite 10: Servoweg Einstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 6.2 Servoweg Einstellung Sie können den Servoweg erhöhen oder begrenzen. Der Standardwert ist 100. Um den Wert zu ändern, drücken Sie zweimal gleichzeitig die Tasten UP und DN; Das Display zeigt folgende Anzeige: UP oder DN Mit UP oder DN schalten Sie die Kanäle durch. -
Seite 11: Subtrim Einstellung, Mittelwertverstellung Der Servohebel
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 6.3 Subtrim Einstellung, Mittelwertverstellung der Servohebel Den Mittelwert der Servos ändern Sie wie folgt: Drücken Sie 3 mal gleichzeitig die Tasten UP und DN, Das Display zeigt: UP oder DN Mit den Tasten UP und DN schalten Sie die Kanäle durch. Mit den Tasten INC und DEC verändern Sie den Wert. -
Seite 12: Einstellung Der Drehzahlregelung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz UP oder DN dA0=101 Drücken Sie UP oder DN, um zwischen den drei Kanälen zu wählen. Drücken Sie INC oder DEC, um den Wert zu ändern. Text Bedeutung Ail Rate als DR SW=0 Ail Rate als DR SW=1 Ele Rate als DR SW=0 Ele Rate als DR SW=1... -
Seite 13: Kreiselempfindlichkeit
Der Wert ist von -100 bis +100 einstellbar. Alle Einstellungen im Minusbereich lassen den Gyro im Normal-Modus arbeiten. Alle Einstellungen im Plusbereich bedeuten Heading-Hold Modus. Der von uns ermittelte beste Wert für KDS 800 und KDS 900 Gyro liegt zwischen 25 und 50 jeweils im Normal oder Heading-Hold... -
Seite 14: Gas Kurven Einstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz Modus. Mit den Tasten UP und DN schalten sie zwischen G1 und G2 um. Mit den Tasten INC und DEC ändern sie den Wert. 6.7 Gas Kurven Einstellung Es gibt zwei Gas-Kurven. Eine ist für den NORMAL Modus, die andere ist für den 3D (IDLE UP) Modus. - Seite 15 Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz -15-...
-
Seite 16: Pitch-Kurven Einstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz Normalmode: Positionsmenü Knüppelposition Standard Signalswert Knüppel unten (Gas aus) Knüppel auf 25% Knüppel in Mittelstellung 50% Knüppel auf 75% Knüppel auf Vollgas 100% 3D Mode: Positionsmenü Knüppelposition Standard Signalswert Knüppel unten (Vollgas) Knüppel auf 25% Knüppel in Mittelstellung 50% Knüppel auf 75%... - Seite 17 Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz die Tasten UP und DN, das Display zeigt wie folgt: UP oder DN Drücken Sie UP oder DN, werden die Kanäle von PN1 bis zu PN5 durch geschaltet und weiter bis PH5. Drücken Sie INC oder DEC, wird der Pitchwert geändert.
- Seite 18 Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz PI1-PI5 sind die fünf Positionen für 3D Modus. PH1-PH5 sind die fünf Positionen im Autorotationsmodus. Bezogen auf unsere 450er S, SV und C ergeben sich folgende Pitchwerte Normalmodus: Positionsmenü Knüppelposition Standard Signalswert Knüppel unten (Gas aus) Knüppel auf 25% Knüppel in Mittelstellung 50%...
-
Seite 19: Taumelscheiben Mischer Einstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 6.9 Taumelscheiben Mischer Einstellung Das Mischverhältnis Roll, Nick und Pitch ist werkseitig auf 50 eingestellt. K-7X auf 60 bei 450er Pro RTF Um den Wert zu ändern, schalten Sie den Sender ein, drücken Sie 9 mal gleichzeitig die Tasten UP und DN, das Display zeigt wie folgt:. - Seite 20 Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 7 Funktion Flugmodell AP steht für normales Flugmodell mit Grundfunktionen: Quer, Seite, Höhe und Gas. Funktion Batterie Flugmodell ist 10.1V diese Anlage hauptsächlich für Helis ausgelegt ist können nicht 2 Querruderservos oder 2 Wölbklappenservos angeschlossen werden. Dies muss mit einem V-Kabel geschehen.
-
Seite 21: V-Leitwerk Mischer Einstellung
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 8 V-Leitwerk-Typ VP = V-Leitwerk-Typ. Display zeigt wie folgt: "U"=V-Leitwerk Batterie ist 10.1V Es gibt sechs Einstellungen. Diese werden genauso angewählt wie im Heli Menü UP&DN Einstellung Detail N mal Servoumkehr Kapitel-6.1 Servo Ausschlag Kapitel-6.2 Sub trim... -
Seite 22: Delta Flächen-Typ
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 9 Delta Flächen-Typ DP steht für Delta-Modus. Das Display zeigt wie folgt: Batteryie "d"=Delta ist 10.1V Flächen-Ty Es gibt sechs Einstellungen. Diese werden genauso angewählt wie im Heli Menü UP&DN Einstellung Detail N mal Servoumkehr Kapitel-6.1... -
Seite 23: Drossel Warnung
K-6X 2,4 GHz K-7X 2,4 GHz 10 Modell Switch Der KDS K-7X Sender unterstützt bis zu 7 Modelle, jedes Modell hat seine eigenen Parameter. So wechseln Sie zwischen den Modellen: bitte halten Sie UP und DN gedrückt und schalten dann den Sender ein, halten sie INC gedrückt bis “S1_ _“... -
Seite 24: Leerlauf Warnung
Abb.24- Leerlauf Warnung 13 Down Timer Der KDS K-7X Sender hat einen Down Timer der sich auf das Fliegen bezieht. Wenn der Sender im Normalbetrieb ist, drücken Sie DEC und DN gleichzeitig um zur Down Timer Einstellung zu gelangen. Der Standartwert ist 5 Minuten wie in Abb.25. - Seite 25 Abb.26 “NCP“ 15 PPM Signal benutzen Der KDS K-7X Sender ist ein Digitales Gerät das auch einen Digitaldatenausgang am Boden besitzt. Das Ausgangssignal ist im PCM-Format. Wenn Sie es in Verbindung mit einem Flugsimulator verwenden wollen würde es nicht funktionieren, da die Software des Simulators nicht mit diesem Format arbeiten kann.
-
Seite 26: Senderfrequenz Wechseln
Bedienungsanleitung Fernsteuersystem K-6X 2,4 GHz K-7X 2,4 GHz 16 Senderfrequenz wechseln Bei der Nutzung der Remote Steuerung können elektrische Störungen auftreten. Wenn Störungen bei der Remote Steuerung auftreten sollten, können ihre Geräte die Sie mit dem Sender steuern außer Kontrolle geraten. Unter diesen Umständen können Sie versuchen die Sendefrequenz zu ändern um ein solches Problem fern zu halten.
