Beyerdynamic MCS-D 3643 Bedienungsanleitung
Inhaltszusammenfassung für Beyerdynamic MCS-D 3643
- Seite 1 BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS NOTICE D’UTILISATION MCS-D 3643 Systemeinheit System unit Unité de système...
-
Seite 3: Inhaltsverzeichnis
MCS-D 3643 – Inhalt Einführung ............4 Sicherheitsinformationen. -
Seite 4: Einführung
MCS-D 3643 – Sicherheit Sie haben sich für die Systemeinheit MCS-D 3643 von beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch. Einführung Die Systemeinheit MCS-D 3643 dient zur abgesetzten Installation in Konferenzräumen und eignet sich für Montagen unterhalb des Tisches. - Seite 5 MCS-D 3643 – Sicherheit Lautstärke • Verwenden Sie einen Ohr- oder Kopfhörer mit der Sprechstelle, stellen Sie die Lautstärke nicht zu hoch ein. Zu hohe Lautstärken von Ohr- und Kopfhörern können Ihr Gehör dauerhaft schädigen. Entsorgung • Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer- den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen...
-
Seite 6: Anschlüsse Und Bedienelemente

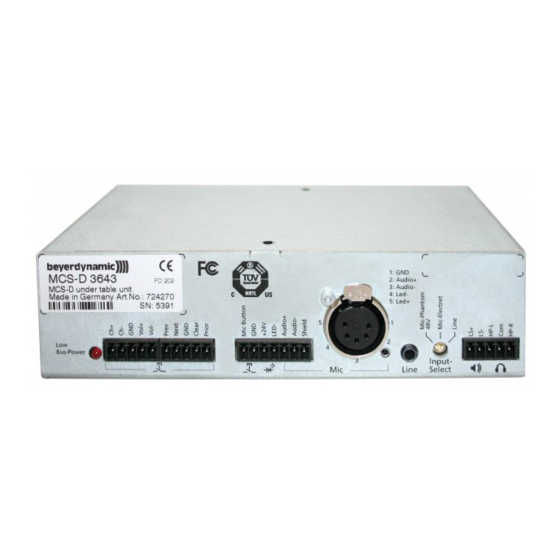

Lemo-Anschlüssen für das Konferenznetzwerk bzw. den NetRateBus. Anschlüsse Konferenznetzwerk (Lemo) Über die Lemo-Buchsen wird die MCS-D 3643 an die Steuerzentrale MCS-D 200 oder an ein Netzgerät CA 4146 angeschlossen, außerdem dienen die Lemo-Buchsen zum Anschluss der Systemeinheiten MCS-D 3643 untereinander oder an andere Sprechstellen. - Seite 7 Zur Auwahl der Eingangsquelle (Mikrofon oder Line). Wichtig: Wählen Sie mit dem Umschalter zuerst Mic-Phantom, Mic-Electret oder Line aus bevor Sie das ent- sprechende Mikrofon oder den Laptop an die Systemeinheit MCS-D 3643 anschließen. Mic-Phantom: 48V-Phantomspeisung z.B. für ein angeschlossenes Mikrofon MPR 211 Mic-Electret: Tonaderspeisung z.B.
-
Seite 8: Installation
MCS-D 3643 – Installation Installation Die Systemeinheit MCS-D 3643 verfügt über zwei Befestigungswinkel zur Montage unterhalb des Tisches. Die Systemeinheit kann hochkant oder flach montiert werden. Hochkante Installation Für eine hochkante Installation unter dem Tisch befestigen Sie zunächst die Montagewinkel mit den mitgelieferten Schrauben an den entsprechenden Gehäusebohrungen. - Seite 9 MCS-D 3643 – Installation Flache Installation Für eine flache Installation unter dem Tisch befestigen Sie zunächst die Montagewinkel mit den mitgelieferten Schrauben an den entsprechenden Gehäusebohrungen. Siehe Abbildung. Bei der Installation unter dem Tisch achten Sie darauf, dass Sie Schrauben (nicht im Lieferumfang enthalten) verwen- den, die für Ihr Möbelstück geeignet sind.
- Seite 10 MCS-D 3643 – Installation Montage mit Schwanenhalsmikrofon • Sehen Sie für den Taster, das Mikrofon und evtl. Laut- sprecher einen entsprechend großen Ausschnitt in der Tischplatte vor. • Befestigen Sie die Systemanschlusseinheit mit den Montagewinkeln und passenden Schrauben an der Tischplatte.
-
Seite 11: Inbetriebnahme
MCS-D 3643 – Inbetriebnahme Inbetriebnahme Bitte lesen Sie dazu auch die Bedienungsanleitung MCS-D 200. Die Betriebsart wird über die Steuerzentrale MCS-D 200 oder die Software iCNS eingestellt. Der Anschluss der Systemeinheiten an die Steuerzentrale MCS-D 200 oder Netzgerät CA 4146 und untereinander erfolgt über die Netzwerkanschlussbuchsen (Lemo) im Einkabelsystem. -
Seite 12: Bedienen Der Präsidentensprechstellen
MCS-D 3643 – Inbetriebnahme 5.2 Bedienen der Präsidentensprechstelle Der Präsident kann seine Sprechstelle über die Mikrofontaste jederzeit unabhängig von einem eingestellten Limit einschalten. Zur aktiven Leitung einer Sitzung verfügt die Präsidentensprechstelle über zwei zusätzliche Taster: „Prior“ und „Clear“. Prior-Taste (Vorrang) Die Prior-Taste hat nur bei den Sprechstellen eine Funktion, die über die Steuerzentrale MCS-D 200 zur Präsidenten-... -
Seite 13: Komponenten
MCS-D 3643 – Technische Daten Komponenten MCS-D 3643 Systemeinheit zur Untertischmontage mit Anschlüssen für Mikrofon, Lautsprecher, Kopfhörer, Mikrofontaste, Cleartaste, Priortaste, Sprachenwähler und Lautstärke ........Best.-Nr. 724.270 CA 1241 Piezo-Taster ohne Beschriftung. -
Seite 14: Kopfhörerausgang
MCS-D 3643 – Technische Daten Lautsprecherausgang Mindestimpedanz ....8 Ω Frequenzgang ....20 Hz bis 20 kHz Kopfhörerausgang... - Seite 15 MCS-D 3643 – Technische Daten 2x5-polige Phoenix Stiftleiste 7-polige Phoenix Stiftleiste 5-polige XLR-Buchse 5-polige Phoenix Stiftleiste 3,5 mm Klinkenbuchse...
- Seite 16 MCS-D 3643 – Technische Daten Anschlussbelegung MCS-D 3643 – MPR 211 Abmessungen...
-
Seite 17: Installationsbeispiele
MCS-D 3643 – Installationsbeispiele 10. Installationsbeispiele Installation mit externen Komponenten und Steuerzentrale MCS-D 200 DT 1 S DT 1 S DT 1 S Classis GM 314 E Classis GM 314 E Classis GM 314 E Taster Taster Taster MCS-D 3643 CA 43xx Kabel max. - Seite 52 Theresienstr. 8 | 74072 Heilbronn – Germany Tel. +49 (0) 7131 / 617 - 0 | Fax +49 (0) 7131 / 617 - 204 info@beyerdynamic.de | www.beyerdynamic.com Weitere Vertriebspartner weltweit finden Sie unter www.beyerdynamic.com For further distributors worldwide, please go to www.beyerdynamic.com...
