1.

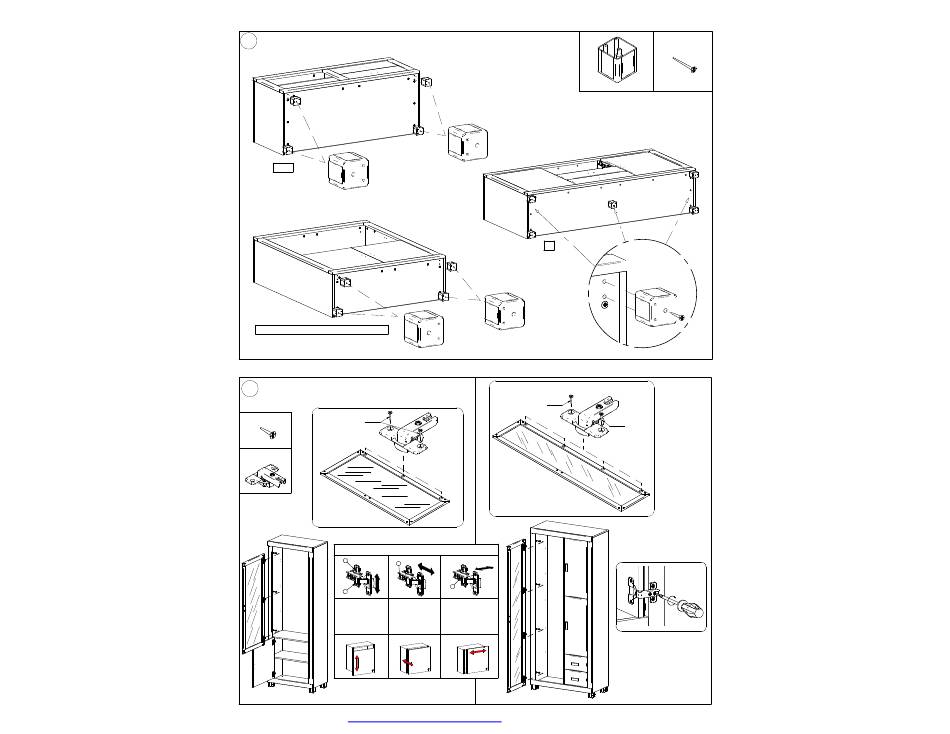

MONTAGE DES FÜßES / MONTÁŽ NOHY
2+16
08,09
01,02,03,04,06,07,15,16,26,27,31,34
MONTAGE DER TÜR AUF DEN SCHRANK/
2.
MONTÁŽ DVERÍ NA SKRINKU
15
ø3,5x13
O
3,5x15
21
Einstellung von Türen / Nastavenie dverí
Schritt
Schritt
B
krok
krok
A
1-3
1-3
Schritt
krok 2
Schritt
krok
B
1-3
1. Die Schraube B lösen
1. Die Schraube A lösen
2. Tür in der Höhe einstellen
2. Tür in der Tiefe einstellen
3. Die Schraube B zuziehen
3. Die Schraube A zuziehen
1. skrutku B p ovoliť
1. skrutku A p ovoliť
2. dvere výškovo nastaviť
2. dvere hlbkovo nastaviť
3. skrutku B d otiahnuť
3. skrutku A d otiahnuť
+ 2 mm
+ 3 mm
- 2 mm
- 1 mm
+
-
+
-
http://www.fineprint.com
2
2+16
10
2+16
2+16
15+21
O
3,5x15
15+21
Schritt
Schritt
krok 2
krok 1
C
Schritt
krok 1
1. Tür seitligs mit Schraube C
einstellen
1. dvere stranovo skrutkou C
nastaviť
+ 5 mm
- 1,5 mm
+
-
16
ø4x30
2
16
O
3,5x15
