HAWS AG • Bachweg 3 • CH-3401 Burgdorf • Switzerland • www.haws.ch
HAWS Corporation • P.O.Box 2070 • 1455 Kleppe Lane • Sparks,Nevada 89431/USA www.hawsco.com
Model
8300 Axion
Hinweis zur Montage: diese Anweisungen bitte für die Wartung aufbewahren.
745
Diese Dimensionen variieren +/- 12,7mm

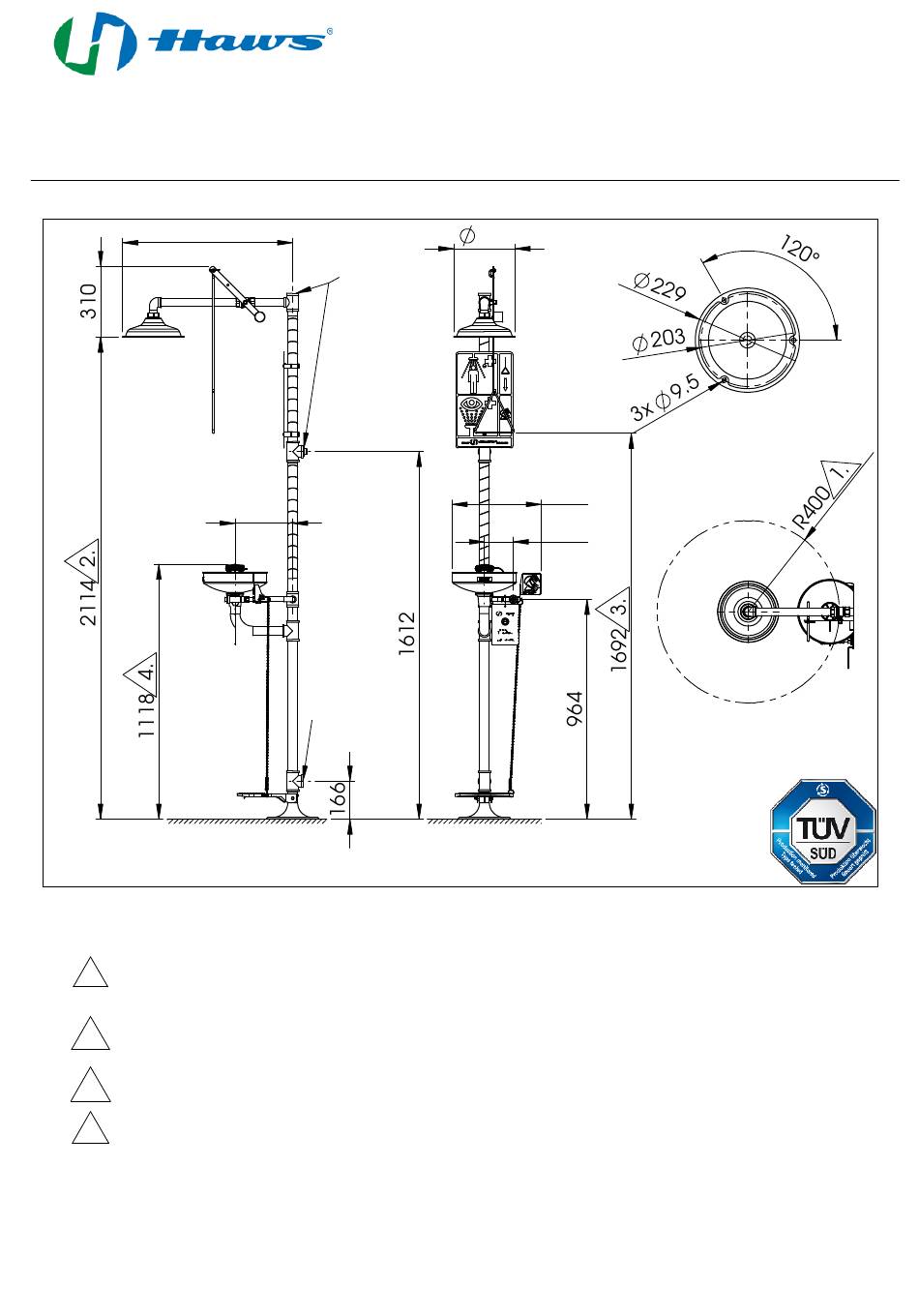

MASSSTAB 1:20
Verbindliche Masse:
Der freie Raum zwischen der Falllinie des Duschkopfes und dem nächsten Hindernis
1.
(Wand, vertikales Zuleitungsrohr oder Ähnliches) muss ein Kreis mit einem Radius von
mindestens 400mm sein (ausgenommen Bedienungselemente und Augenduschen).
Höhe über Bodenniveau 2100 - 2300mm.
2.
Die Höhe des Bedienungselement beträgt max. 1750mm ab Bodenniveau (gegebenfalls
3.
nationale Regelwerke beachten).
4.
Höhe über Bodenniveau 800 - 1200mm.
Der Zugang zu der Augen-& Körperdusche 8300 Axion muss freigehalten werden. Dies liegt
in der Verantwortung des Betreibers.
Jeannine Ruf
HAWS DRINKING FAUCET COMPANY
MONTAGEANLEITUNG & BETRIEBSANLEITUNG
Kombination Dusche und Augendusche
1 1/4" G
Eingang
253
1 1/4" G
Ausgang
8300 Axion
268
391
127
•
No.
2080162/2
Fussflansch Element
Ansicht von oben
TÜV geprüft
12.10.2011
1/4
