ETS 841 Bedienungsanleitung

Dank unseres neu entwickelten
Soundmoduls produzieren ETS
Lokomotiven authentische Geräusche und
ermöglichen per Knopfdruck das Auslösen
der Lokpfeife. Das Soundmodul funktioniert ausschließlich mit
dem ETS-Controller 702N und mit den älteren Versionen
der ETS-Trafos 701 und 702. Das Modul ist für den Sound der Dampf-, Diesel- oder
Elektrolokomotiven geeignet.
Befestigen Sie das Modul in der Lokomotive mit Schrauben in den Aussparungen auf der
kurzen Seite der gedruckten Schaltung, oder kleben Sie diese mit doppelseitigem Klebeband
an die entsprechende Stelle. Die Unterseite des Moduls muss mit Isolierband versehen
werden, damit sich die leitenden Teile des Modells nicht berühren .
Befestigen Sie den Lautsprecher so, daß der Korpus des Lautsprechers den Durchgang von
Schallwellen minimiert.
Das Modul wird mit einer Spannung vom ETS-Trafo 702 versorgt, die von der Schiene
zur Versorgung im Soundmodul geführt wird. Sie können die Lautstärke und die Übertragung
des Tons am Modul mit dem Trimmer einstellen. Dies ist so eingestellt, dass die Umdrehung
der Räder ungefähr gleich, der Schallfrequenz des Lokomotivmotors ist.
Durch Verbinden der Lötpunkte mit einem isolierten Jumper oder einer Pinzette kann die
Tonhöhe der Lokpfeife eingestellt werden. Durch das Zusammenfügen der Punkte erhöht sich
die Tonhöhe im Betrieb des Moduls allmählich auf das Maximum und dann wieder auf das
Minimum. Wenn der Ton und die Lautstärke übereinstimmt, ist die Einstellung beendet .
Das Modul speichert dann automatisch diesen Ton.
Versorgung

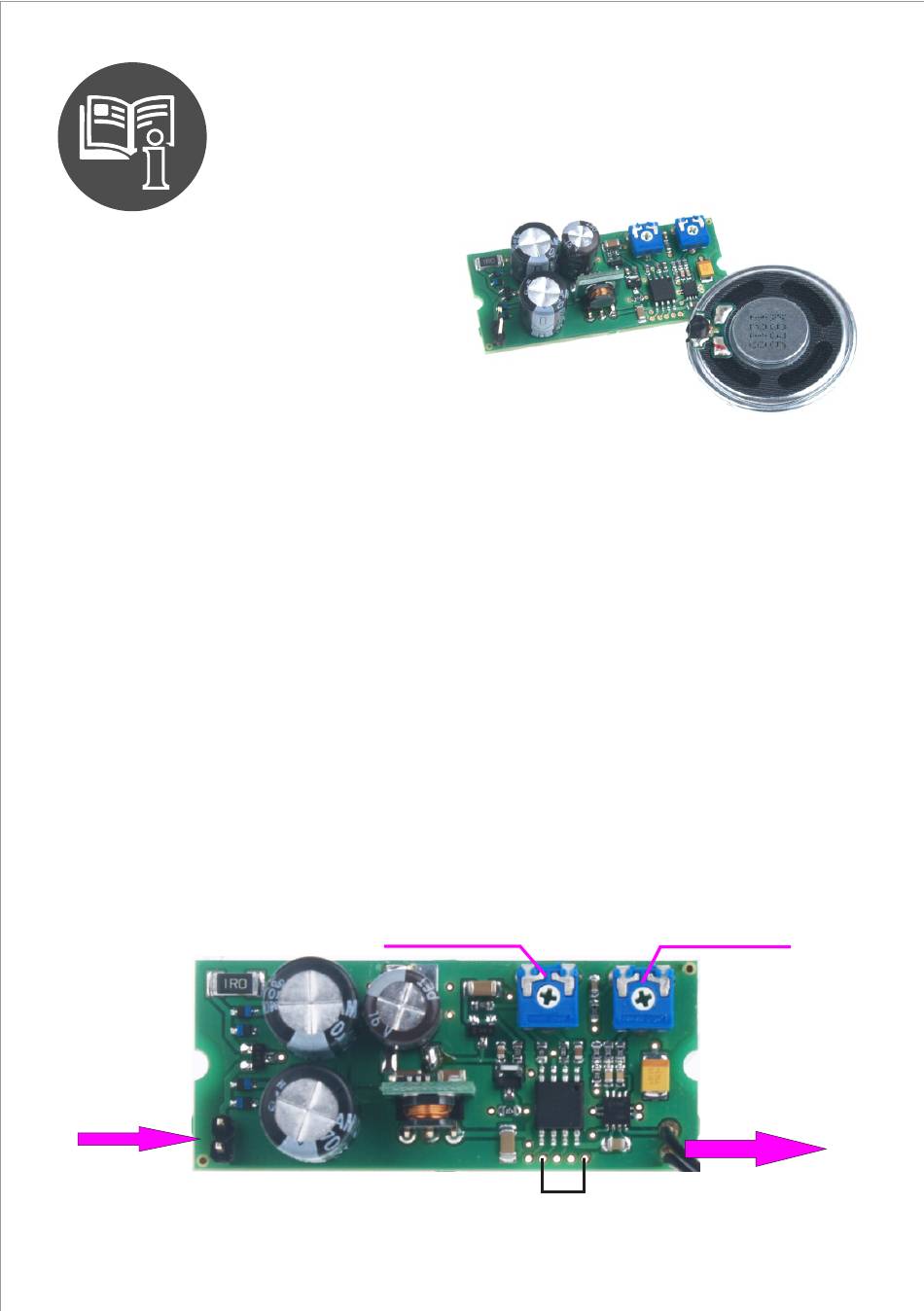

SOUNDMODUL ETS 841
Bedienungsanleitung
Übertragung des Tons
Einstellung des Signaltons
Lautstärke
Verbinder
Lautsprecher
