Inhaltszusammenfassung für Vetter SmartFork Flash

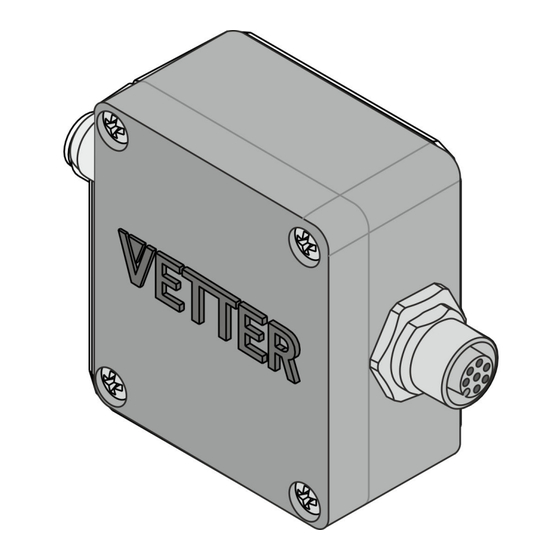

- Seite 1 Betriebsanleitung ® SmartFork Flash Steuergerät U163-908 Vor Beginn aller Arbeiten Anleitung lesen! Für spätere Verwendung aufbewahren!
- Seite 2 SmartFork ® Flash Steuergerät V.09/2019...
-
Seite 3: Ergänzende Anweisungen
Ergänzende Anweisungen Zu dieser Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Montage, Betrieb und Anleitung Konfiguration des VETTER SmartFork ® Flash Steuergerätes (auch Treiber) zu beachten sind. Daher diese Anleitung unbedigt vor allen Arbeiten an und mit dem Steuergerät lesen und sicherstellen, dass die Anleitung stets am Einsatzort verfügbar ist. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS ÜBERSICHT SICHERHEIT Symbole in dieser Anleitung Sicherheitshinweise Mitgeltende Unterlagen MONTAGE EINSTELLUNGEN Einstellungen über Schalter und Taster 4.1.1 Wahlschalter S1 4.1.2 Wahlschalter S2 4.1.3 Wahlschalter S3 4.1.4 Taster S4 4.1.5 Potentiometer Status LEDs Konfiguration mittels PC 4.3.1 Verbindung herstellen 4.3.2 Konfiguration 4.3.3... -
Seite 5: Übersicht
Die VETTER SmartFork Flash-Applikation auf der Außenseite (Abb. 1/2) der Gabel- zinken erhöht durch die eingebauten LEDs die Sichtbarkeit der Gabelzinken und somit die Sicherheit im täglichen Gebrauch. Die VETTER SmartFork ® Flash-Applikation an der Innenseite (Abb. 1/1) der Gabelzinken ermöglicht durch die konfigurierbare Anzeige des LED-Laufmusters dort eine auf das Ladegut anpassbare Einfahrtiefenorientierung. -
Seite 6: Sicherheit
Sicherheit Symbole in dieser Anleitung Sicherheit Symbole in dieser Anleitung Sicherheits- Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicher- hinweise heitshinweise werden durch Signalwörter eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 7: Sicherheitshinweise
Vor Inbetriebnahme und während des Eisatzes stets sicherstellen, dass die VETTER SmartFork ® Flash-Applikation ordnungsgemäß funktioniert. – Stets sicherstellen, dass die VETTER SmartFork ® Flash-Applikation für die durchzuführenden Tätigkeiten konfiguriert wurde. – Niemals die allgemeine Sicherungspflicht und Sorgfaltspflicht ver- nachlässigen und alleinig auf die Warnfunktion vertrauen. Im Zweifel aktiv sicherstellen, dass Personen oder Hindernisse im Gefahrenbe- reich des Flurförderzeugs die Anwesenheit des Flurförderzeugs... -
Seite 8: Mitgeltende Unterlagen
Sicherheit Mitgeltende Unterlagen Mitgeltende Unterlagen Neben dieser Anleitung die Dokumentationen der übrigen verwendeten Komponenten beachten: U163-907 Anleitung SmartFork ® U163-599 Austausch LED-Band ® SmartFork Flash Steuergerät V.09/2019... -
Seite 9: Montage
Ä Kapitel 2.3 „Mitgeltende Unterlagen“ auf Seite 8 beachten. Band Montage Steu- ergerät ® Abb. 2: VETTER SmartFork Flash HINWEIS! Das Steuergerät an einer geschützten Stelle (z. B. am Gabelträger) mon- tieren. Hinweise zur Kabelinstallation sind der Anleitung U163-907 ®... -
Seite 10: Einstellungen
Einstellungen Einstellungen über Schalter und Taster > Wahlschalter S1 Einstellungen Einstellungen über Schalter und Taster Abb. 3: Überblick Platine und Schalter Schalter S2 Schalter S1 Schalter S3 Potentiometer Taster S4 4.1.1 Wahlschalter S1 Wahlschalter S1 (Abb. 3) bestimmt die Funktion von Kanal 1. Aktivierung durch Schieben des jeweiligen Schaltkontakts in ON-Stellung. -
Seite 11: Wahlschalter S2
Einstellungen Einstellungen über Schalter und Taster > Taster S4 4.1.2 Wahlschalter S2 Wahlschalter S2 (Abb. 3) bestimmt die Funktion von Kanal 2. Aktivierung durch Schieben des jeweiligen Schaltkontakts in ON-Stellung. Wechsel zwischen verschiedenen Funkti- onen ist nicht möglich. Kontakt Funktion Standlicht Lauflicht Einfahrtiefe... -
Seite 12: Potentiometer
Einstellungen Status LEDs 4.1.5 Potentiometer Das Potentiometer (Abb. 3) erzeugt in aktiviertem Zustand einen direkten Analogwert, der die Einfahrtiefenanzeige bedient (siehe Tabelle Wahlschalter S3). Status LEDs Abb. 4: Status LEDs LED 1 LED 2 Es gibt 2 Status LEDs (Abb. 4) mit folgenden Funktionen: LED 1 "rot"... -
Seite 13: Konfiguration Mittels Pc
Einstellungen Konfiguration mittels PC Konfiguration mittels PC ® Für die Konfiguration der SmartFork Flash Applikation wird eine Konfi- gurationssoftware zur Verfügung gestellt. Verbindung von Steuergerät und PC: 4 Schrauben am Gehäusedeckel herausdrehen und entfernen. ð Deckel öffen und abnehmen HINWEIS! Hitzeentwicklung! Bei längerandauernder Verbindung zwischen Micro-USB Kabel und Steuerung kann es zur Entwicklung großer Hitze kommen. -
Seite 14: Verbindung Herstellen
Einstellungen Konfiguration mittels PC > Verbindung herstellen 4.3.1 Verbindung herstellen Abb. 5: Initial Bildschirm Software starten. ð Configmodus. Am oberen Rand erscheinen die Dropdownmenüs Menu, Funkti- onen und Extras zur Programmsteuerung, am unteren Rand verschiedene Angaben über den Verbindungszustand. Im Reiter "Allgemein" den korrekten Port der Steuerung auswählen. Zur Ermittlung des korrekten Ports die Software vor Anschluss des USB Kabels öffnen und schauen welcher Port ergänzt wird. - Seite 15 Einstellungen Konfiguration mittels PC > Verbindung herstellen Abb. 6: Verbindungs Bildschirm Reiter "Signale" anwählen. ð Konfigurationsbildschirm erscheint. ® V.09/2019 SmartFork Flash Steuergerät...
-
Seite 16: Konfiguration
Einstellungen Konfiguration mittels PC > Konfiguration 4.3.2 Konfiguration Abb. 7: Konfigurationsbildschirm Auf dem Konfigurations-Bildschirm werden in den drei Abschnitten „Sicherheit“, „Einfahr- tiefe“ und „Marker“ die Parameter für die verschiedenen Lichtmuster eingestellt. Der Bereich „Sicherheit“ bezieht sich sowohl auf Standlicht als auch auf Lauflicht. Die Auswahl der genutzten Funktion ist dem Kapitel „Schalter und Taster“... -
Seite 17: Zusätzliche Funktionen
Einstellungen Konfiguration mittels PC > Zusätzliche Funktionen 4.3.3 Zusätzliche Funktionen Während die Steuerung mit der Software verbunden ist stehen verschiedene Funktionen zur Verfügung: Abb. 8: Funktionswahl-Bildschirm Folgende Funktionen sind möglich: Name Funktion 1. Change Mode Bei Herstellung der Verbindung zwischen Software und Steue- rung wird die Steuerung in den „Configmodus“... -
Seite 18: Konfiguration Mittels Steuergerät
Einstellungen Hardware-Config-Modus Konfiguration mittels Steuergerät Neben der Konfiguration am PC ist es auch möglich ausgewählte Einstel- lung mit Bedienelementen direkt am Steuergerät durchzuführen. Dies geschieht ihm Hardware-Config-Modus. Hardware-Config-Modus Wechsel in Hardware- Config-Modus Wechsel in Hardware-Config-Modus: Taster S4 lange drücken. ð Orange Status LED bestätigt Wechsel zu Hardware-Config-Modus durch 3 Sekunden Leuchtpuls. -
Seite 19: Einstellen Der Parameter
Einstellungen Hardware-Config-Modus > Einstellung verlassen 4.5.1 Einstellen der Parameter Nummer des aktiven Parameters wird durch Anzahl der Blinkimpulse visualisiert. Taster S4 kurz betätigen um gewünschten Parameter auszuwählen. Doppelklick auf Taster S4 um angewählten Parameter zu aktivieren. Potentiometer drehen um Wert des gewählten Parameters einzustellen. ð... - Seite 20 Einstellungen Hardware-Config-Modus > Einstellung verlassen Verlassen Taster S4 lange betätigen. ð Wechsel von Hardware-Config-Modus in den Operational-Modus. HINWEIS! Die Werte werden in diesem Fall nicht gespeichert und sind nach Neustart des Steuergeräts verloren. ® SmartFork Flash Steuergerät V.09/2019...
-
Seite 21: Technische Daten
Technische Daten SmartFork® Flash: Daten Treiber V2.0 Technische Daten ® SmartFork Flash: Daten Treiber V2.0 Abb. 9: Treiber V.2.0 Abb. 10: Treiber V2.0 Zeichnung Sicherheits- Die Gefährdung von Personen und die Gefahr von Sachschäden durch Fehlfunktion hinweise ® oder Ausfall der SmartFork Flash ist durch zusätzliche Sicherheitsmaßnahmen aus- zuschließen. - Seite 22 Technische Daten SmartFork® Flash: Daten Treiber V2.0 Eckdaten ® Ansteuerung der SmartFork Flash LED Bänder 2 unabhängige Kanäle (Maximal je 60 LEDs pro Kanal) Funktionswahl über integrierte Schalter Konfigurierbar über USB 1x Analogeingang 0 – 10 V für Einfahrtiefenanzeige 1x Digitaleingang (max. 24 V) Elektrische Betriebsspannung 12 –...
-
Seite 23: Smartfork ® Flash: Daten Treiber V2.0 Li
Technische Daten SmartFork® Flash: Daten Treiber V2.0 LI ® SmartFork Flash: Daten Treiber V2.0 LI Abb. 11: Treiber V.2.0 LI Abb. 12: Treiber V2.0 Sicherheits- Die Gefährdung von Personen und die Gefahr von Sachschäden durch Fehlfunktion hinweise ® oder Ausfall der SmartFork Flash ist durch zusätzliche Sicherheitsmaßnahmen aus- zuschließen. - Seite 24 Technische Daten SmartFork® Flash: Daten Treiber V2.0 LI Eckdaten ® Ansteuerung der SmartFork Flash LED Bänder 2 unabhängige Kanäle (Maximal je 60 LEDs pro Kanal) Funktionswahl über integrierte Schalter Konfigurierbar über USB Schaltsignaldurchführung zur Ausgangsseite Elektrische Betriebsspannung 12 – 24 V/DC Daten Leistungsaufnahme max.: 24 W Steckverbin-...
- Seite 25 Technische Daten SmartFork® Flash: Daten Treiber V2.0 LI Eigene Notizen ® V.09/2019 SmartFork Flash Steuergerät...
-
Seite 26: Index
Index INDEX Technische Daten ......21 Einstellungen Schalter ......10 Übersicht Funktionen speichern . - Seite 28 E-Mail: info@smartfork.com Internet: www.smartfork.com © 2019 VETTER Industrie GmbH, 57299 Burbach, Germany. Text, Abbildungen und Beispiele wurden mit größter Sorgfalt für den derzeitigen Stand der Entwicklung erarbeitet. Eventuelle Abweichungen oder Ände- rungen sind verbunden mit einer kontinuierlichen Pflege des Produkts. Die VETTER Industrie GmbH über- nimmt weder die Verantwortung noch irgendeine Haftung für Fehler, die durch die Nutzung und Anwendung...
