arli AR151 Montage

AR151
Regelbarer Timer mit Relaisausgang
◼ ​ T echnische Daten
● fließend regulierbare Arbeitszeit eines Gerätes, Zeiteinstellung von 0 bis 260
Sekunden
● Einschalten mit dem Knopf
● Präzisionspotentiometer zur genauer Zeiteinstellung
● Arbeitsanzeige - die blaue Leuchtdiode
● NO/NC-Relais (offene und geschlossene Arbeitskontakte)
● Relais 230VAC / 6A
● Stromversorgung 12V-15V DC
● Stromaufnahme max. 40 mA
● Abmessungen der Platine 41 x 42 mm
◼ ​ M ontage und Anschluss
An die Anschlussklemmen „+" und „-" schließen Sie die Energieversorgung (12-15V DC).
An die Anschlussklemmen COM und NO schließen Sie die Schaltung an, die dann
eingeschaltet wird. Und analogisch: wenn Sie die Schaltung an die Anschlussklemmen
COM und NC anschließen, wird sie dann ausgeschaltet - NO/NC-Relais beträgt 6A
(230VAC).
Mit dem Potentiometer PULSE regulieren Sie fließend die Dauerzeit des Impulses.

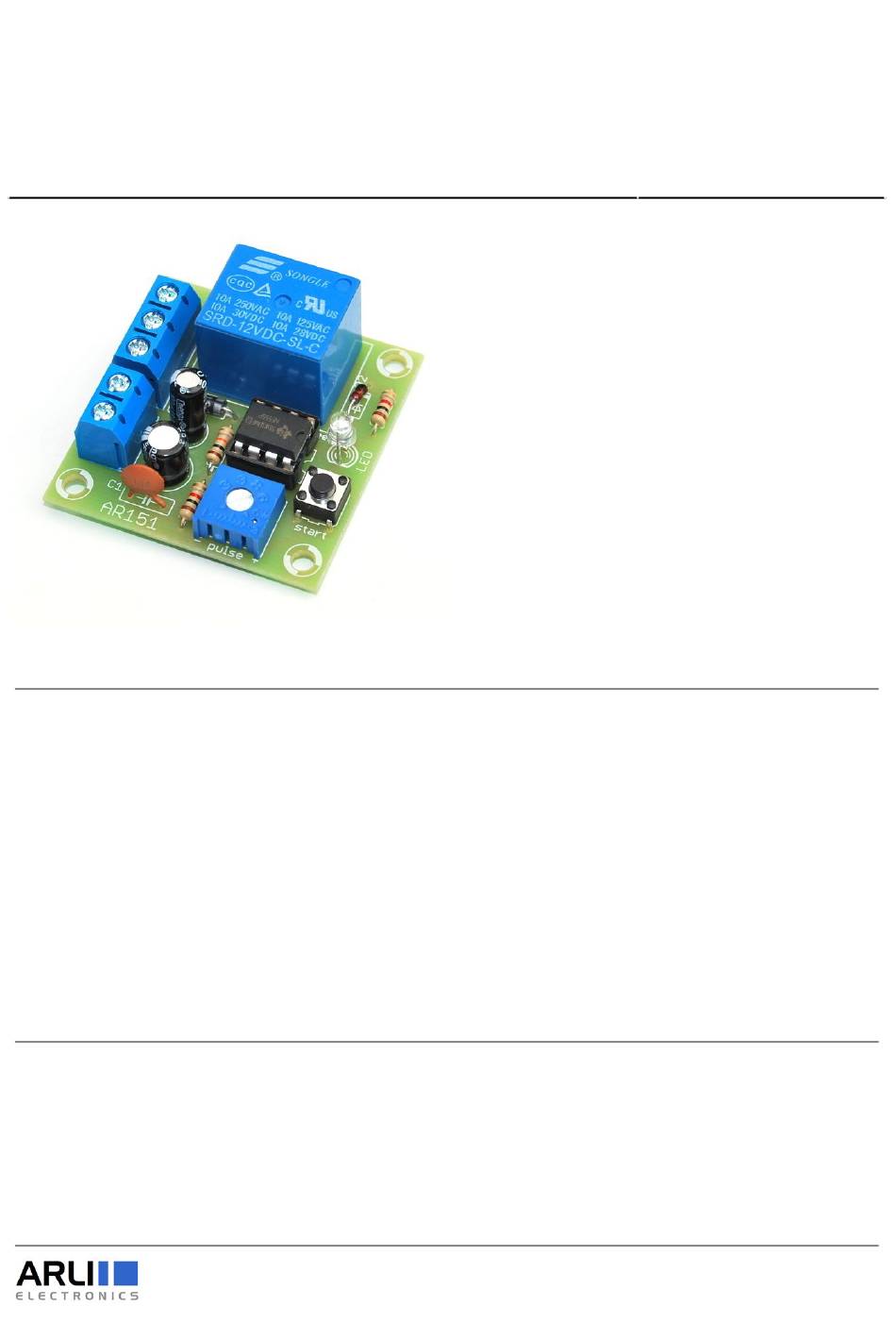

AR151 ​ R egelbarer Timer mit Relaisausgang
Das Modul dient zur Einstellung der
Arbeitszeit verschiedener Geräte. Dank des
präzisen Potentiometers ist die
Zeiteinstellung möglich. Das Drücken des
Knopfes verursacht das Ein- odes
Ausschalten des Gerätes für eine früher
eingestellte Zeit.
Timer kann z.B. zur zeitlicher
Beleuchtungssteuerung (z.B. im
Treppenhaus), zur Steuerung der
Schlossriegel an Türen oder Gartentoren,
und zur zeitlichen Steuerung eines
Ventilators im Bad angewendet werden.
