BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory...
Sicherheitshinweise zur Stromversorgung Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen. 0~40 C 10~90 % 0~3000 m -20~60 C 10~60 % 0~12000 m • Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt. •...
Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. • Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von www.BenQ.com für weitere Unterstützung. Vorsicht •...
Installation der Monitor-Hardware ..................10 So trennen Sie den Monitor und den Sockel ab ................14 Verwenden der Monitor-Montageeinheit ................... 16 Optimale Benutzung des BenQ-Monitors ................17 Installation auf einem neuen Computer ....................18 Aktualisierung des Treibers auf einem bereits installierten Computer ........19 Windows 10-System installieren ......................
Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer (Variiert je nach Modell.) Monitorsockel (Variiert je nach Modell.)
Seite 7
Videokabel: D-Sub Videokabel: DVI-D (Optionales Zubehör) Videokabel: HDMI (Optionales Zubehör) Audiokabel (Optionales Zubehör) • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Der Lieferumfang kann ohne vorherige Ankündigung geändert werden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

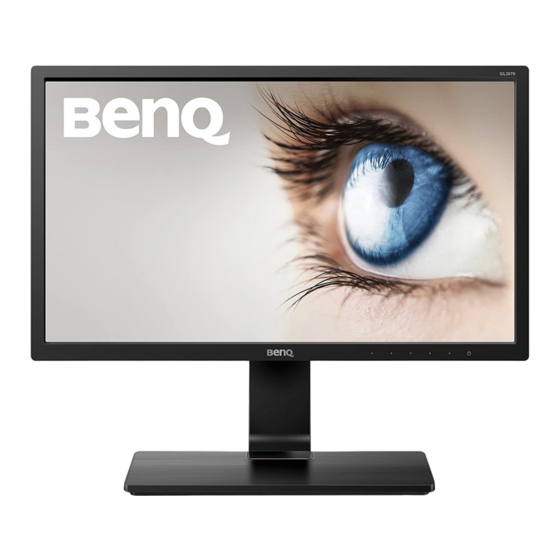

Monitoransicht und Anschlüsse Frontansicht 1. Kontrolltasten 2. Ein-/Aus-Taste Rückansicht 3. Eingangs- und Ausgangsanschlüsse (Modellabhängig, siehe Eingangs- und Ausgangsanschlüsse auf Seite 4. Ständerauslöser 5. Steckplatz für Kensington-Schloss • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. • Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden. Monitoransicht und Anschlüsse...
Eingangs- und Ausgangsanschlüsse Eingangs- und Ausgangsanschlüsse können sich je nach Modell unterscheiden. Um weitere Einzelheiten zu erfahren, lesen Sie das Dokument Technische Daten auf der beiliegenden Modelle mit Dual-Eingängen 1. Netzbuchse 2. HDMI-Anschlüssen 3. DVI-D-Anschluss 4. D-Sub-Anschluss Modelle mit HDMI-Eingängen 5.
Installation der Monitor-Hardware • Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. • Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. • Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.
Seite 11
Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest. Die Abbildungen in diesem Dokument dienen lediglich als Beispiele und könnten sich vom Aussehen des Produktes unterscheiden. Richten Sie den Arm am Ende des Monitors aus und drücken Sie ihn hinein, bis eine Klicken zu hören ist und er festsitzt.
Seite 12
2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an.
Seite 13
Monitor ein und aus. Schalten Sie den Computer an und wählen Sie eine Eingangsquelle über die OSD-Steuerungstasten aus. GL2070/GW2270 Befolgen Sie die Anweisungen in Optimale Benutzung des GW2270H/GW2470H BenQ-Monitors auf Seite 17, um die Monitor Software zu GW2740HL/GW2470LE GW2870H/GC2870H installieren. GW2270HM/GW2470HM GW2740ML/GW2470EM Sie können die Lebensdauer des Bildschirms verlängern, wenn...
So trennen Sie den Monitor und den Sockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B.
Seite 15
3. Entfernen Sie den Monitorständer. Fügen Sie einen spitzen Gegenstand wie z.B. einen Schraubenzieher in die Öffnung über dem Monitorständerarm ein und drücken Sie den Schraubenzieher anschließend gegen die Auslösetaste im Inneren der Öffnung. Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg. Auslösetaste Installation der Monitor-Hardware...
Verwenden Sie vier M4 x 10 mm Schrauben, um die VESA Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst. Installation der Monitor-Hardware...
Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne...
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist).
Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt.
5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treibersoftware aktualisieren Auf dem Computer nach Treibersoftware suchen 8.
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8.
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8.
So stellen Sie den Monitor ein Die Steuerpalette Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. So stellen Sie den Monitor ein...
Grundlegende Menübedienung Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. 1. Drücken Sie auf eine der Steuerungstasten. 2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen.
Seite 25
OSD- OSD im Symbol im Funktion Direkttasten-Menü Hauptmenü • Standardmäßig ist die Taste auch die Direkttaste Benutzer-Taste 1 für (*). Low Blue Light Low Blue Light Plus Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite • Dient der Erhöhung. •...
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.
Einstellen des Anzeigemodus Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen. 1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf , um auf das Hauptmenü...
Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf , um auf das Hauptmenü zuzugreifen. Unter (Menü) Grundlegende Menübedienung auf Seite 24 finden Sie weitere Einzelheiten.
Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Auto Adjustment...
Seite 30
Element Funktion Bereich Verwenden Sie diese Funktion, um den Eingang • Eingabe D-Sub einzustellen, der sich für Ihren • (für Videokabelverbindungstyp eignet. Modelle mit DVI-Eingängen) • (für HDMI Modelle mit HDMI-Eingängen) Stellt die horizontale Position des Bildschirmbildes 0 bis 100 H.
Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Brightness...
Seite 32
Element Funktion Bereich Passen Sie hiermit die Ton-Leuchtdichte an. Der • Gamma Standardwert beträgt 3 (dies ist der Standardwert für • Windows). • • • Ermöglicht die Ansicht von Videos Farbtemperatur Normal und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Picture Mode...
Seite 34
Element Funktion Bereich Verringert das blaue Licht des Bildschirms, um Low Blue (für Ihre Augen vor blauem Licht zu schonen. Light Modelle mit Low Blue Im Modus bedeutet der jeweilige Low Blue Light Light Wert wie viel blaues Licht im Vergleich zum Modus verringert wird.
Seite 35
Element Funktion Bereich Zeigt die Vorschau von Bildschirmbildern im unter • Demo Senseye Bildmodus ausgewählten Modus. Der Bildschirm wird in • zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt. Mit dieser Funktion wird automatisch die Verbreitung eines 0 bis 5 Dynamic-...
Seite 36
Element Funktion Bereich Bestimmt den Bereich der Farbskalen. Wählen Sie eine • HDMI RGB Aut. Erk. PC-Bereich Option, welche mit der RGB-Bereichseinstellung auf dem • (für Modelle mit angeschlossenen HDMI-Gerät übereinstimmt. (0 bis 255) HDMI-Eingängen) • (16 bis 235) *: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren. Verwendung des Hauptmenüs...
Audio Menü (ausgewählte Modelle) Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Volume...
System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display OSD Settings...
Seite 39
Element Funktion Bereich Stellt die Sprache des OSD-Menüs • Sprache OSD Einstellungen English ein. • Français • Deutsch Die in Ihrem OSD gezeigten • Italiano Sprachoptionen können sich von den auf der rechten Seite gezeigten • Español unterscheiden, was vom Produkt •...
Seite 40
Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf • Benutzer-Taste 1 Bildmodus die Sie über die Benutzer-Taste 1 zugreifen • Low Blue Light können. Low Blue Light Plus Hiermit können Sie die Funktionen einstellen, auf Benutzer-Taste 2 die Sie über die Benutzer-Taste 2 zugreifen •...
Seite 41
Element Funktion Bereich Stellt alle Modus-, Farb- und • Vorgabe Geometrieeinstellungen auf die Standardwerte ab • NEIN Werk zurück. *: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren. Verwendung des Hauptmenüs...
Fehlerbehebung Häufig gestellte Fragen (FAQ) Bilder Das Bild ist verschwommen. • Lesen Sie die Anweisungen unter dem Link auf der "Die Bildschirmauflösung verändern" CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. •...
Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt. Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen.
Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von www.BenQ.com für weiteren Support und lokalen Kundendienst auf. Fehlerbehebung...
