Phywe PJ 80 Betriebsanleitung
Großraum-diffusions-nebelkammer
Inhaltsverzeichnis
Quicklinks
PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
+49 (0) 551 604-0
Telefon
+49 (0) 551 604-107
Fax
E-mail
info@phywe.de
Internet
www.phywe.de
Betriebsanleitung
Das Gerät entspricht
den zutreffenden
EU-Rahmenrichtlinien
INHALTSVERZEICHNIS
1
SICHERHEITSHINWEISE
2
3
4
5
6
7
8
9
www.phywe.com, © All rights reserved
Großraum-Diffusions-Nebelkammer PJ 80

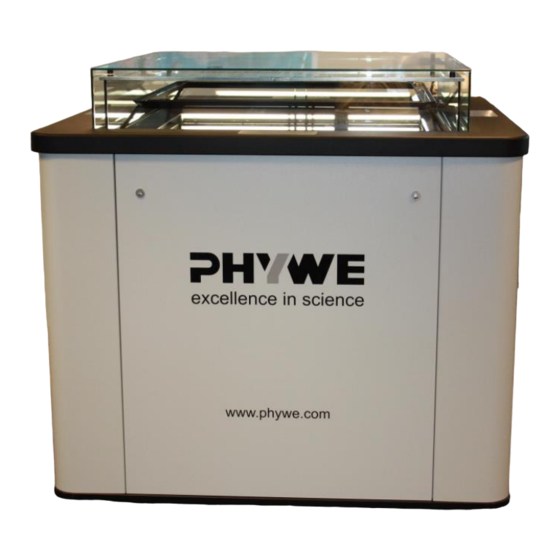

Abb. 1: Großraum-Diffusions-Nebelkammer PJ 80, 09043-93.
1
SICHERHEITSHINWEISE
Achtung!
Vor Inbetriebnahme des Gerätes ist die Betriebsanleitung
sorgfältig und vollständig zu lesen. Sie schützen sich und
vermeiden Schäden an Ihrem Gerät.
Verwenden Sie das Gerät nur für den dafür vorgesehenen
Zweck.
Achten Sie darauf, dass die auf dem Typenschild des Ge-
rätes angegebene Netzspannung mit der Ihres Stromnet-
zes übereinstimmt.
Das Gerät ist nur zum Betrieb in trockenen Räumen, die
kein Explosionsrisiko aufweisen, vorgesehen.
Das Gerät nicht in Betrieb nehmen, wenn Beschädigun-
gen am Gerät und Undichtigkeiten sichtbar sind.
Den Sockel der Nebelkammer nicht verdecken oder ver-
stellen, da sonst keine ausreichende Frischluftzufuhr ge-
währleistet ist.
Keine Verlängerungskabel oder Mehrfachadapter ver-
wenden.
Bevor Sie die Nebelkammer in Betrieb nehmen, warten
Sie mindestens 2 Stunden um eventuelle, durch den
Transport hervorgerufene Störungen am Kältesystem
auszuschließen.
Vor jeder Wartungs- oder Reinigungsarbeit den Netzste-
cker ziehen.
09043-90 / -93
1
09043-90 / -93 / 4516
Inhaltsverzeichnis
Verwandte Anleitungen für Phywe PJ 80
Inhaltszusammenfassung für Phywe PJ 80
-
Seite 1: Inhaltsverzeichnis
Telefon +49 (0) 551 604–107 E-mail info@phywe.de Internet www.phywe.de Betriebsanleitung Das Gerät entspricht den zutreffenden EU-Rahmenrichtlinien Abb. 1: Großraum-Diffusions-Nebelkammer PJ 80, 09043-93. INHALTSVERZEICHNIS SICHERHEITSHINWEISE SICHERHEITSHINWEISE GERÄTEBESCHREIBUNG DER DIFFUSIONS- Achtung! NEBELKAMMER Vor Inbetriebnahme des Gerätes ist die Betriebsanleitung FUNKTIONSWEISE DER KAMMER sorgfältig und vollständig zu lesen. Sie schützen sich und vermeiden Schäden an Ihrem Gerät. -
Seite 2: Gerätebeschreibung Der Diffusions- Nebelkammer
Bahnen sehr schwach, so deutet dies im Allgemei- nen auf eine ungenügende Dampfzufuhr hin. Die Dampfzufuhr kann durch vorsichtiges Aufdrehen der Rinnenheizung ver- stärkt werden. Alle Mittelwerte der Einstellung sind auf dem Klebeschild am Armaturenbrett eingetragen. www.phywe.com, © All rights reserved 09043-90 / -93 / 4516... - Seite 3 15 Inbus-Schraube für Höhen- verstellung auf Sockelrahmen 16 Ersatz Leuchtstofflampe 17 Kältemaschine (nicht sichtbar hinter Holzabdeckung) 18 Steckdose 19 Hauptschalter 14, s. Abb. 6 Abb. 4: Rückansicht der Großraum-Diffusions-Nebelkammer ohne Seitenblende. www.phywe.com, © All rights reserved 09043-90 / -93 / 4516...
-
Seite 4: Transport Des Geräts
Seitenteil der Nebelkam- mer. Diese erreicht man durch Entfernen der Seitenblende. Die nun zugängliche Anschlussschnur ist durch den unteren Lüftungs- schlitz nach außen zu führen. Anschließend Seitenplatte einsetzen, Sicherungskette einhän- gen und wieder abschließen. www.phywe.com, © All rights reserved 09043-90 / -93 / 4516... -
Seite 5: Inbetriebnahme
Der Alkoholtank (12) muss ausreichend (min. 3 Liter) mit eine ausreichende Frischluftzufuhr zu gewährleisten, muss si- 2-Propanol, PHYWE Art.-Nr. 30092-70, gefüllt sein (siehe chergestellt sein, dass der Sockel (9) der Nebelkammer nicht „8 Hinweise zum Umgang mit 2-Propanol“). Der Alkohol zugestellt ist. -
Seite 6: Hinweise Zum Umgang Mit 2-Propanol
Folgende Maßnahme darf nur von Mitarbeitern der Firma Erste Hilfe PHYWE Systeme GmbH & Co. KG vorgenommen werden: Nach Einatmen: Frischluft. Bei Unwohlsein Arzt hinzuziehen. Nach Hautkontakt: Reinigung der Innenhaube (2, Abb. 2): Mit reichlich Wasser abwaschen. Kontaminierte Klei- Nach Herunternehmen der Außenhaube kann die Innenhaube dung entfernen. -
Seite 7: Zubehör
Sie es bitte zur fachgerechten Entsor- gung an die unten stehende Adresse. Kältemittel R 404 A, FCKW-frei Membranpumpe (13) 12 V Alkoholkreislauf PHYWE Systeme GmbH & Co. KG Alkoholtank (12) 10 L Abteilung Kundendienst 2-Propanol reinst, 1000 ml Alkoholfüllung Robert-Bosch-Breite 10 Art.-Nr. 30092-70 D–37079 Göttingen... -
Seite 8: Mögliche Störungen
Siehe „8 Hinweise zum Umgang mit 2-Propanol“. Kühlung arbeitet sehr lange Raumtemperatur sehr hoch Für frische Luft sorgen. oder dauernd Zuluft verstopft Lüftung reinigen, siehe Anleitung. Wenn diese Maßnahmen nicht zum normalen www.phywe.com, © All rights reserved 09043-90 / -93 / 4516... - Seite 9 Wenn die Dichtprobleme nicht beseitigt werden können, darf die Nebelkammer nicht weiter betrie- ben werden. Der Holzköper wird zerstört und es besteht erhöhte Brandgefahr. Die Nebelkammer muss dann von Fachpersonal oder vom Service repariert werden. www.phywe.com, © All rights reserved 09043-90 / -93 / 2516...
