DSV-1M Detektor

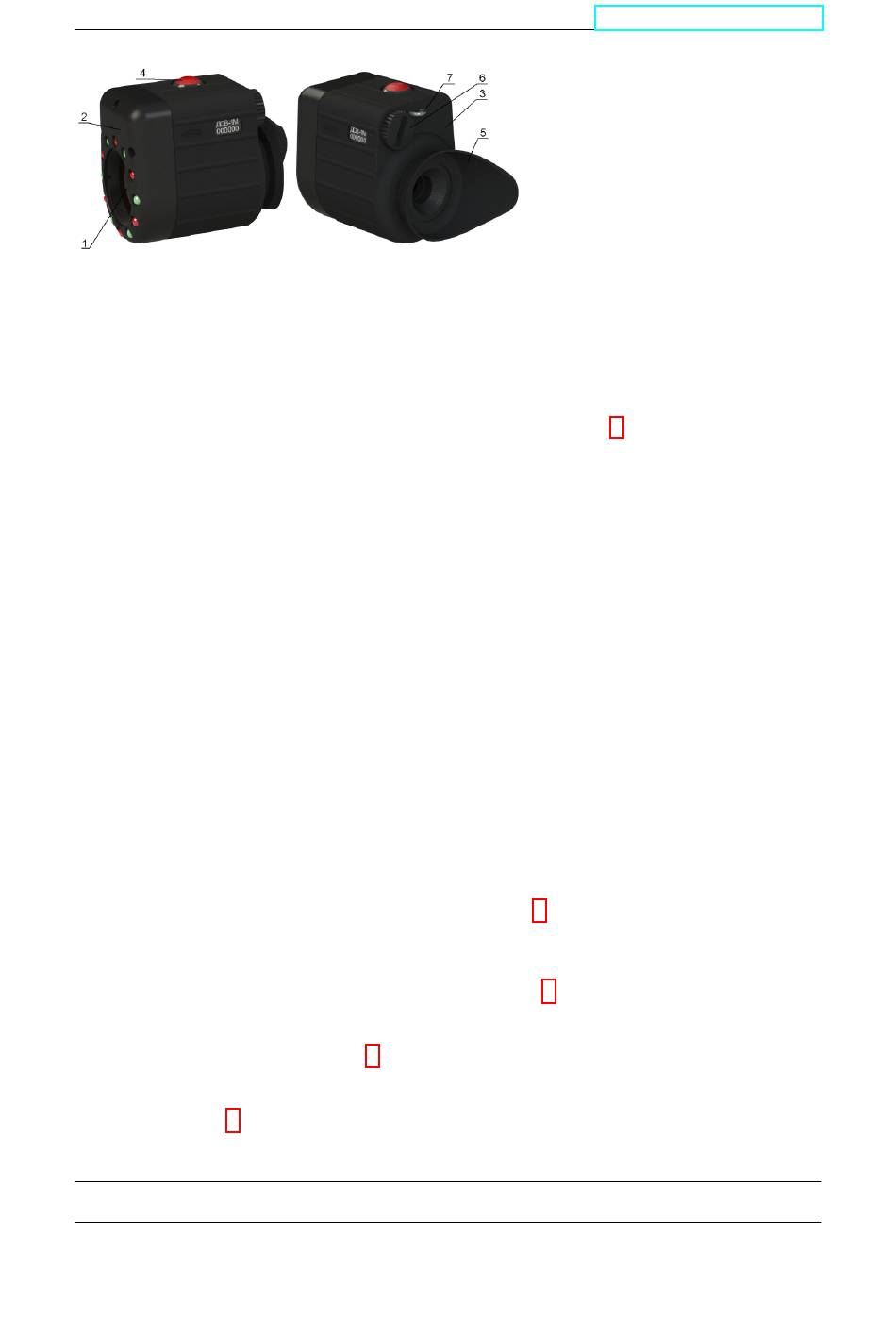

Abbildung 1: Aufbau des DSV-1M Detektors

4 Aufbau des DSV-1M Detektors

4.1 Erscheinungsbild

Das allgemeine Erscheinungsbild des Gerätes ist in Abbildung 1 dargestellt.

4.2 Aufbau

Das Gerät besteht aus dem Gehäuse (3). Das Gehäuse enthält Linse (1), Okular, LED-
Modul (2), Taste (4) für die Umschaltung des Betriebsmodus, Augenmuschel (5), Batte-
riefachdeckel (6) und Schlaufe (7) für die Befestigung des Handriemens. Als Stromquelle
für die LED-Modulschaltung wird eine 1,5V-Batterie oder eine 1,2V-Alkalibatterie ver-
wendet. Die Batterie wird in da Batteriefach gemäß der «-» Markierung auf der Abde-
ckung (6) eingebaut.

5 Inbetriebnahme

5.1 Reinigung

Prüfen und reinigen Sie ggf. die optischen Oberflächen.

5.2 Installation und Austausch von Batterien

Installieren Sie die Batterie wie folgt:
• Batteriefachdeckel (6) abschrauben (Abbildung 1)
• Legen Sie eine AA-Batterie unter Beachtung der Polarität in das Batteriefach ein
• Batteriefachdeckel (6) festschrauben (Abbildung 1)
• die Funktionstüchtigkeit des Gerätes prüfen, indem Sie die Taste (4) 1 Sek. lang
gedrückt halten (Abbildung 1)
• schalten Sie das Gerät aus, indem Sie die Taste (4) für 2 Sekunden gedrückt halten
(Abbildung 1)
© LOOP Import optischer Geräte GbR
https://www.looptics.eu/
Linse
1
LED-Modul
2
Gehäuse
3
Einschalttaste
4
Augenmuschel
5
Batteriefachabdeckung
6
Schlaufe für Riemenbefestigung
7
