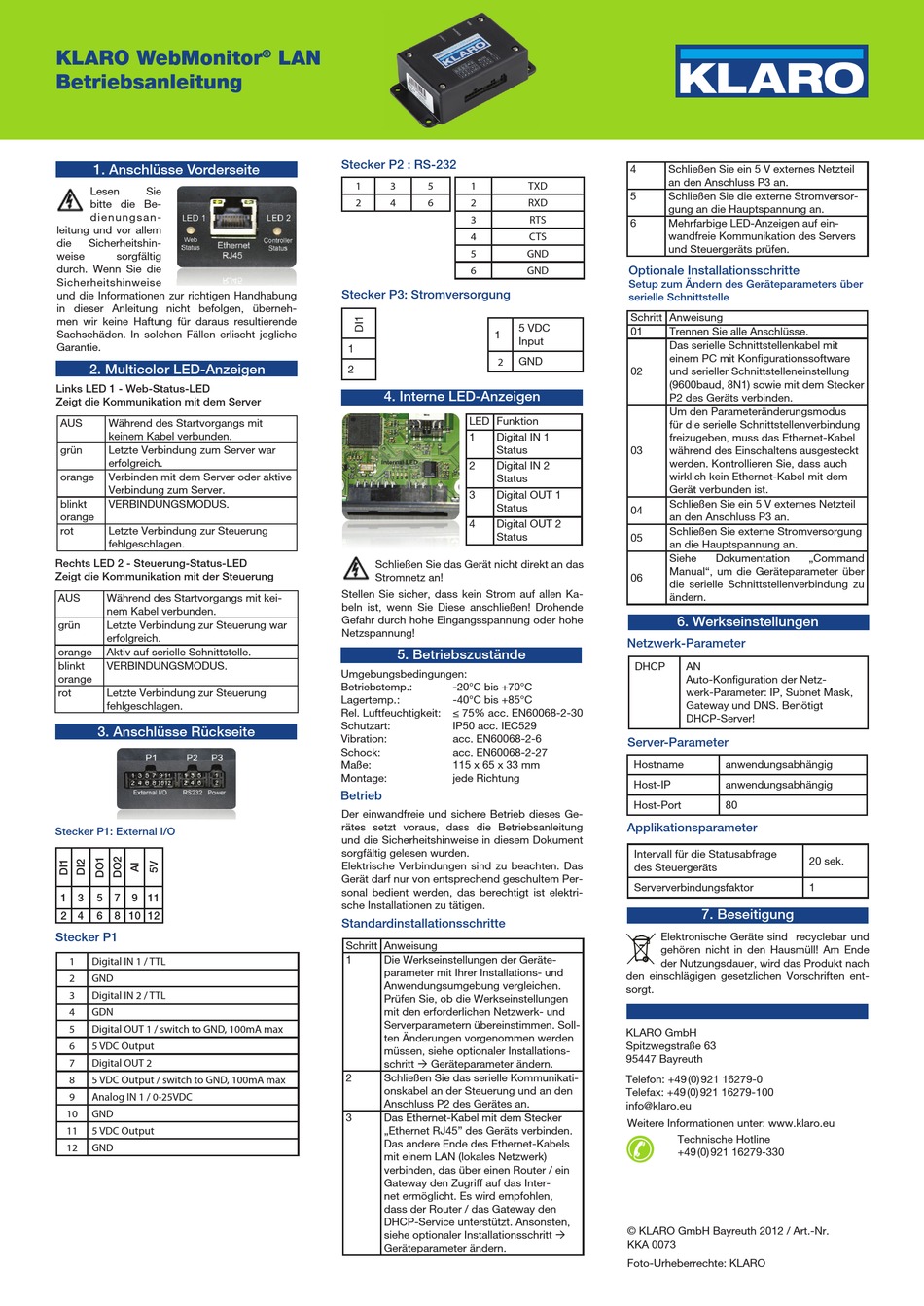

KLARO WebMonitor LAN Betriebsanleitung

KLARO WebMonitor
Betriebsanleitung
1. Anschlüsse Vorderseite
Lesen Sie
bitte die Be-
dienungsan-
leitung und vor allem
die Sicherheitshin-
weise sorgfältig
durch. Wenn Sie die
Sicherheitshinweise
und die Informationen zur richtigen Handhabung
in dieser Anleitung nicht befolgen, überneh-
men wir keine Haftung für daraus resultierende
Sachschäden. In solchen Fällen erlischt jegliche
Garantie.
2. Multicolor LED-Anzeigen
Links LED 1 - Web-Status-LED
Zeigt die Kommunikation mit dem Server
AUS Während des Startvorgangs mit
keinem Kabel verbunden.
grün Letzte Verbindung zum Server war
erfolgreich.
orange Verbinden mit dem Server oder aktive
Verbindung zum Server.
blinkt VERBINDUNGSMODUS.
orange
rot Letzte Verbindung zur Steuerung
fehlgeschlagen.
Rechts LED 2 - Steuerung-Status-LED
Zeigt die Kommunikation mit der Steuerung
AUS Während des Startvorgangs mit kei-
nem Kabel verbunden.
grün Letzte Verbindung zur Steuerung war
erfolgreich.
orange Aktiv auf serielle Schnittstelle.
blinkt VERBINDUNGSMODUS.
orange
rot Letzte Verbindung zur Steuerung
fehlgeschlagen.
3. Anschlüsse Rückseite
Stecker P1: External I/O
1 3 5 7 9 11
2 4 6 8 10 12
Stecker P1
1 Digital IN 1 / TTL
2 GND
3 Digital IN 2 / TTL
4 GDN
5 Digital OUT 1 / switch to GND, 100mA max
6 5 VDC Output
7 Digital OUT 2
8 5 VDC Output / switch to GND, 100mA max
9 Analog IN 1 / 0-25VDC
10 GND
11 5 VDC Output
12 GND
LAN
®
Stecker P2 : RS-232
1 3 5
2 4 6
Stecker P3: Stromversorgung
1
2
4. Interne LED-Anzeigen
Schließen Sie das Gerät nicht direkt an das
Stromnetz an!
Stellen Sie sicher, dass kein Strom auf allen Ka-
beln ist, wenn Sie Diese anschließen! Drohende
Gefahr durch hohe Eingangsspannung oder hohe
Netzspannung!
5. Betriebszustände
Umgebungsbedingungen:
Betriebstemp.:
Lagertemp. :
Rel. Luftfeuchtigkeit:
Schutzart:
Vibration:
Schock:
Maße:
Montage:
Betrieb
Der einwandfreie und sichere Betrieb dieses Ge-
rätes setzt voraus, dass die Betriebsanleitung
und die Sicherheitshinweise in diesem Dokument
sorgfältig gelesen wurden.
Elektrische Verbindungen sind zu beachten. Das
Gerät darf nur von entsprechend geschultem Per-
sonal bedient werden, das berechtigt ist elektri-
sche Installationen zu tätigen.
Standardinstallationsschritte
Schritt Anweisung
1 Die Werkseinstellungen der Geräte-
parameter mit Ihrer Installations- und
Anwendungsumgebung vergleichen.
Prüfen Sie, ob die Werkseinstellungen
mit den erforderlichen Netzwerk- und
Serverparametern übereinstimmen. Soll-
ten Änderungen vorgenommen werden
müssen, siehe optionaler Installations-
schritt  Geräteparameter ändern.
2 Schließen Sie das serielle Kommunikati-
onskabel an der Steuerung und an den
Anschluss P2 des Gerätes an.
3 Das Ethernet-Kabel mit dem Stecker
„Ethernet RJ45" des Geräts verbinden.
Das andere Ende des Ethernet-Kabels
mit einem LAN (lokales Netzwerk)
verbinden, das über einen Router / ein
Gateway den Zugriff auf das Inter-
net ermöglicht. Es wird empfohlen,
dass der Router / das Gateway den
DHCP-Service unterstützt. Ansonsten,
siehe optionaler Installationsschritt 
Geräteparameter ändern.
1 TXD
2 RXD
3 RTS
4 CTS
5 GND
6 GND
5 VDC
1
Input
2 GND
LED Funktion
1 Digital IN 1
Status
2 Digital IN 2
Status
3 Digital OUT 1
Status
4 Digital OUT 2
Status
Netzwerk-Parameter
-20°C bis +70°C
-40°C bis +85°C
≤ 75% acc. EN60068-2-30
IP50 acc. IEC529
acc. EN60068-2-6
acc. EN60068-2-27
115 x 65 x 33 mm
jede Richtung
Applikationsparameter
den einschlägigen gesetzlichen Vorschriften ent-
sorgt.
KLARO GmbH
Spitzwegstraße 63
95447 Bayreuth
Telefon: +49 (0) 921 16279-0
Telefax: +49 (0) 921 16279-100
info@klaro.eu
Weitere Informationen unter: www.klaro.eu
© KLARO GmbH Bayreuth 2012 / Art.-Nr.
KKA 0073
Foto-Urheberrechte: KLARO
4 Schließen Sie ein 5 V externes Netzteil
an den Anschluss P3 an.
5 Schließen Sie die externe Stromversor-
gung an die Hauptspannung an.
6 Mehrfarbige LED-Anzeigen auf ein-
wandfreie Kommunikation des Servers
und Steuergeräts prüfen.
Optionale Installationsschritte
Setup zum Ändern des Geräteparameters über
serielle Schnittstelle
Schritt Anweisung
01 Trennen Sie alle Anschlüsse.
Das serielle Schnittstellenkabel mit
einem PC mit Konfi gurationssoftware
02 und serieller Schnittstelleneinstellung
(9600baud, 8N1) sowie mit dem Stecker
P2 des Geräts verbinden.
Um den Parameteränderungsmodus
für die serielle Schnittstellenverbindung
freizugeben, muss das Ethernet-Kabel
03 während des Einschaltens ausgesteckt
werden. Kontrollieren Sie, dass auch
wirklich kein Ethernet-Kabel mit dem
Gerät verbunden ist.
Schließen Sie ein 5 V externes Netzteil
04
an den Anschluss P3 an.
Schließen Sie externe Stromversorgung
05
an die Hauptspannung an.
Siehe Dokumentation
Manual", um die Geräteparameter über
06
die serielle Schnittstellenverbindung zu
ändern.
6. Werkseinstellungen
DHCP AN
Auto-Konfi guration der Netz-
werk-Parameter: IP, Subnet Mask,
Gateway und DNS. Benötigt
DHCP-Server!
Server-Parameter
Hostname anwendungsabhängig
Host-IP anwendungsabhängig
Host-Port 80
Intervall für die Statusabfrage
des Steuergeräts
Serververbindungsfaktor
7. Beseitigung
Elektronische Geräte sind recyclebar und
gehören nicht in den Hausmüll! Am Ende
der Nutzungsdauer, wird das Produkt nach
Technische Hotline
+49 (0) 921 16279-330
„Command
20 sek.
1
