Tyco Visonic MC-312 PG2 Installationsanleitung

Installationsanleitung
MC-312 PG2 Überblick

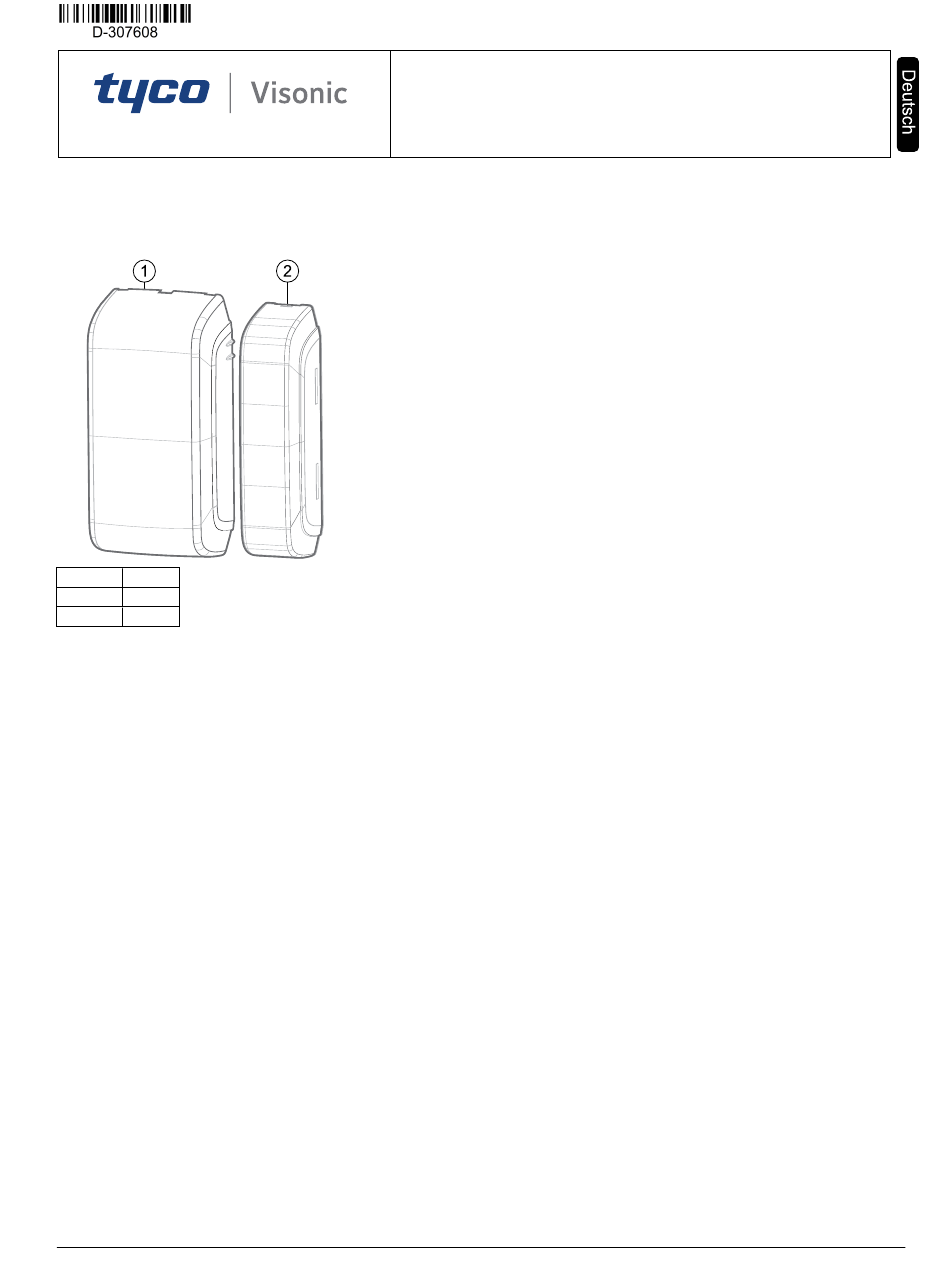

Abbildung 1: MC-312 PG2
Nummer Faktor
1 Gerät
2 Magnet
Der MC-312 PG2 ist ein drahtloses PowerG Zweiwege-Outdoor-
Magnetkontaktgerät mit einem AUX-Eingang, das mit PowerMaster
Alarmzentralen kompatibel ist.
Der MC-312 PG2 ist mit den folgenden Funktionen ausgestattet:
IP66- zertifizierter wetterfester
l
Transceiver
Automatischer Einlernprozess nach Ziehen der Lasche
l
Montage auf flachen und gewölbten Oberflächen
l
Funktionsfähig bei extremen Temperaturen: -40 °C bis 66 °C
l
Hinweis: UL-Testtemperaturen: -35 °C bis 66 °C
Batterielebensdauer: bis zu 5 Jahre bei normaler gewerblicher
l
Nutzung
Integrierter magnetischer Sensor
l
Maximaler Magnetabstand von 44,5 mm auf Holz und 31,8 mm auf
l
Metall
Schalter für den Magnetsensor, wenn nur der AUX-Eingang
l
benötigt wird
Fest verdrahteter AUX-Eingang, programmierbar als Schließer
l
(NO), Öffner (NC) oder Abschlusswiderstand (EOL) für den Einsatz
mit weiterem Gerät
Getrennte Übertragungen vom Sensor und AUX-Eingang, die
l
denselben RF-Sender auslösen
Sabotageschutz auf der Vorder- und Rückseite
l
Hinweis: Sabotageschutz in den USA nicht verfügbar
Automatische periodische Überwachung in regelmäßigen
l
Abständen
PowerG Zweiwege-Frequenzsprung-Spreizspektrum-FHSS-
l
TDMA-Technologie
Kann mit nichtmetallischer Farbe gestrichen werden. Empfohlene
l
Farben sind u.a.: DUPLI-COLOR Vinyl & Fabric Coating, RUST-
OLEUM Plastic, KRYLON Fusion for Plastic
PowerMaster Alarmzentralen mit Softwareversion 20 oder neuer sind
mit folgenden Funktionen ausgestattet:
D-307608 MC-312 PG2 Installationsanleitung
MC-312 PG2
Drahtloser PowerG Outdoor-Magnetkontakt mit AUX-Eingang
und wasserdichter Outdoor-
Anti-Mask-Schutz (nicht UL-geprüft)
l
Fest verdrahteter AUX-Eingang, programmierbar als doppelter
l
Abschlusswiderstand (DEOL) für den Einsatz mit einem weiteren
Gerät
Temperaturberichte
l
Einlernen des Geräts
Damit das Gerät als Bestandteil eines Systems betrieben werden kann,
müssen Sie es in die Zentrale einlernen. Führen Sie die folgenden
Schritte durch:
1. Schlagen Sie in der Installationsanleitung zur Alarmzentrale nach,
und führen Sie das Verfahren zum Hinzufügen und Einlernen
eines neuen Funkgeräts bis zu dem Schritt aus, in dem die
Alarmzentrale nach einem neuen Gerät scannt. Je nach
Alarmzentrale erscheint EINLERNEN, ID EIN:XXX-XXXX oder
Ähnliches im Display.
2. Entfernen Sie die Einlernlasche, oder legen Sie die Batterien ein,
um den automatischen Einlernprozess zu starten. Siehe Nummer
1 in Abbildung 2. Wenn das Einlernen des Geräts nicht
automatisch erfolgt, führen Sie im Ausschlussverfahren eine der
folgenden Aktionen durch. Fangen Sie mit Schritt (a) an:
a. Öffnen und schließen Sie die Batterieabdeckung, um die
Sabotagezurücksetzung zu aktivieren. Die
Sabotagezurücksetzung übermittelt eine Einlernanfrage an
die Alarmzentrale. Wenn das Gerät immer noch nicht
automatisch eingelernt wird, öffnen Sie die
Batterieabdeckung und drücken den Sabotageschalter.
Siehe Nummer 2 in Abbildung
Batterieabdeckung erst wieder an, nachdem das Gerät
erfolgreich eingelernt wurde, damit nicht mehrere
Anfragen gesendet werden.
b. Öffnen Sie die Batterieabdeckung, und drücken Sie die
Einlerntaste. Bringen Sie die Batterieabdeckung erst
wieder an, nachdem das Gerät erfolgreich eingelernt
wurde, damit nicht mehrere Anfragen gesendet werden.
c. Suchen Sie die siebenstellige ID auf dem Label des Geräts,
und geben Sie sie von Hand in die Alarmzentrale ein. Die
Nummer weist das folgende Format auf: ID: 107-XXXX.
Wenn die Softwareversion die ID nicht unterstützt, lernen
Sie das Gerät ersatzweise mit der ID 101-XXXX ein. Das
Gerät wird als Tür-/Fensterkontakt registriert.
Hinweis: Die ersten drei Stellen der ID geben den
Gerätetyp an, die anderen vier Stellen sind eindeutig für
das Gerät.
2. Bringen Sie die
1
