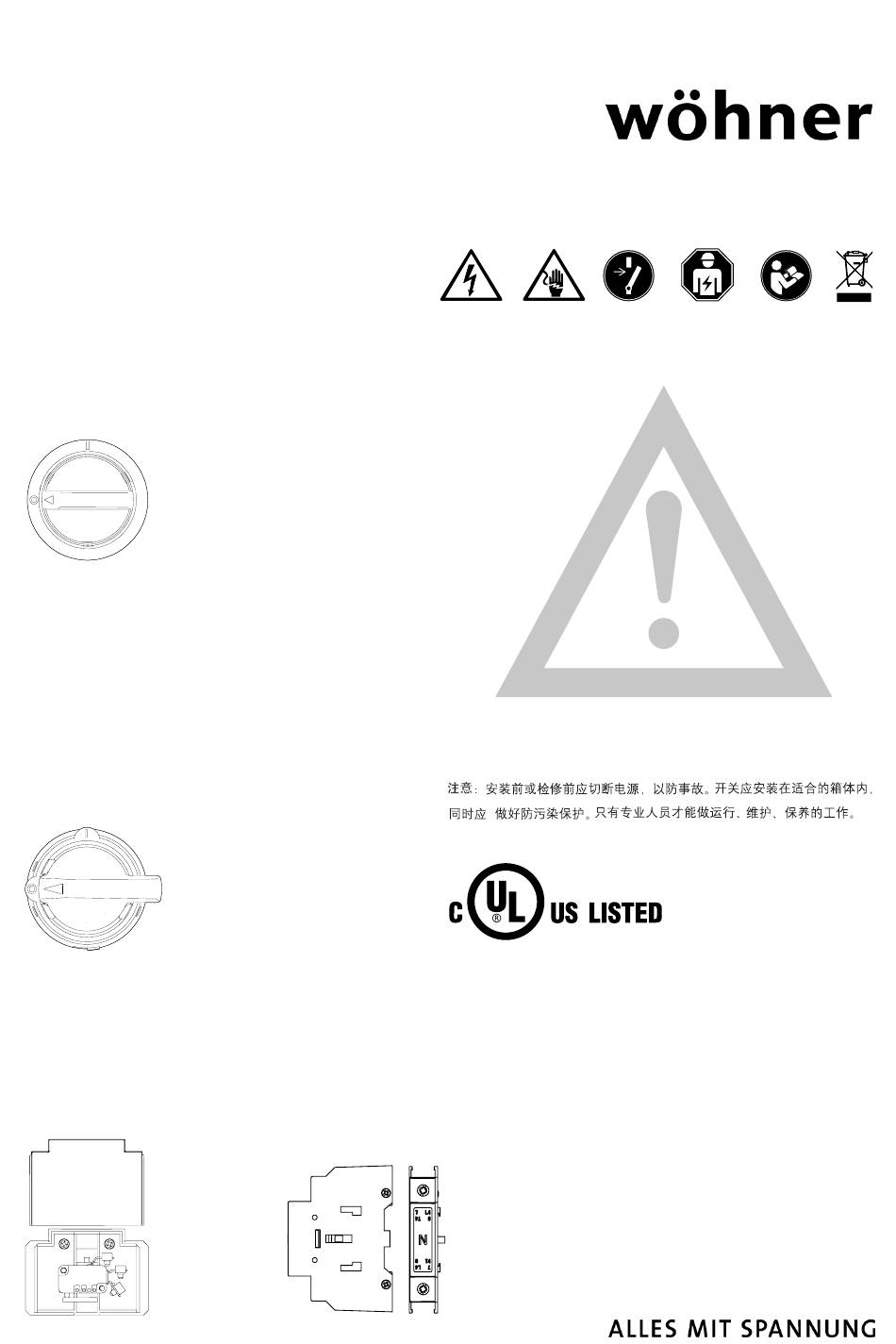

CAPUS
Panel
®
Drehgriff für Türantrieb mit Türsperre
External rotary handle with interlock
Maneta giratoria de acoplamiento a puerta con
bloqueo de puerta
Poignée rotative pour mécanisme de couplage
de porte avec verrouillage de porte
Manovre rinviata con meccanismo blocco-porta
旋转手柄, 适用于门耦合部件, 带锁定装置
33665/
33666
Drehgriff für Türantrieb mit überlistbarer Türsperre
External rotary handle with defeatable interlock
Maneta giratoria de acoplamiento a puerta con
bloqueo de puerta desactivable
Poignée rotative pour mécanisme de couplage de
porte avec verrouillage de porte désactivable
Manovre rinviata con meccanismo blocco-porta,
escludibile
旋转手柄, 适用于门耦合部件, 带可解锁的锁定装置
33669/
33670
Meldeschalter
Pilot switch
Interruptor de señalización
Contact de signalisation
Contatto ausiliare
信号开关
33692
Achtung: Vor Installations- oder Servicearbeiten Stromver -
sorgung unterbrechen, um Unfälle zu vermeiden. Die Geräte
müssen in einem passenden Gehäuse eingebaut und gegen Ver-
schmutzung geschützt werden. Inbetriebsetzung und Wartung nur
durch Fachpersonal!
Attention: To prevent electrical shock, disconnect from power
source before installing or servicing. Install in suitable enclo-
sure. Keep free from contaminants. To be commissioned and
maintained only by qualified personnel!
Atención: Con el objeto de evitar accidentes, hay que descon-
ectar la alimentación eléctrica antes de realizar el montaje y la
puesta en marcha. Debe instalarse en una caja o armario
apropiado. Debe protegerse el producto de los ambientes agresi-
vos. La puesta en marcha y el mantenimiento ha de hacerlo exclu-
sivamente por personal especializado!
Attention: Avant le montage et la mise en service, couper
l'alimentation secteur afin d'éviter tout accident. Prévoir une mise
en coffret ou armoire appropriée, protéger le produit contre les en-
vironnements agressifs. Mise en service en entretien: seulement
par du personnel spécialisé!
Attenzione: Per prevenire infortuni, togliere tensione prima
dell'installazione o manutenzione. Installare in custodia idonea.
Tenere lontano da contaminanti. Messa in servizio e manutenzione
solo da personale specializzato!
N-Pol
N-Pole
Polo de neutro
4ème Pôle
polo di neutro
SD-3P 隔离开关 N 极
33683
33684
33685
Type numbers of accessories
SD-H-1
SD1-S
SD-H-2
SD2-S
SD-H-3
SD3-S
SD-H-4
SD1-C-3
SD-S-1
SD2-C-3
SD-S-2
SD3-C-3
SD-S-3
SD1-C-1
SD-A
SD2-C-1
SD1-N
SD3-C-1
SD2-N
SD3-N
SD1-E
SD2-E
SD3-E
