Wenglor SR4E4D01S Betriebsanleitung

Sicherheitsrelais erweiterungsmodul
Vorschau ausblenden Andere Handbücher für SR4E4D01S:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DE
EN
FR
|
|
SR4E4D01S
Sicherheitsrelais Erweiterungsmodul
Safety Relay Add-on Module
Relais de sécurité Module additionnel
Betriebsanleitung
Original der Betriebsanleitung
Translation of the Original Operating Instruction
Operating Instructions
Traduction du manuel d'instruction original
Notice d'instructions
Technische Änderungen vorbehalten
Subject to change without notice
Sous réserve de modifications techniques
SAP NR. 86781
Stand / Status / Date: 20.11.2017
Version: 1.1.0
www.wenglor.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wenglor SR4E4D01S

Inhaltszusammenfassung für Wenglor SR4E4D01S

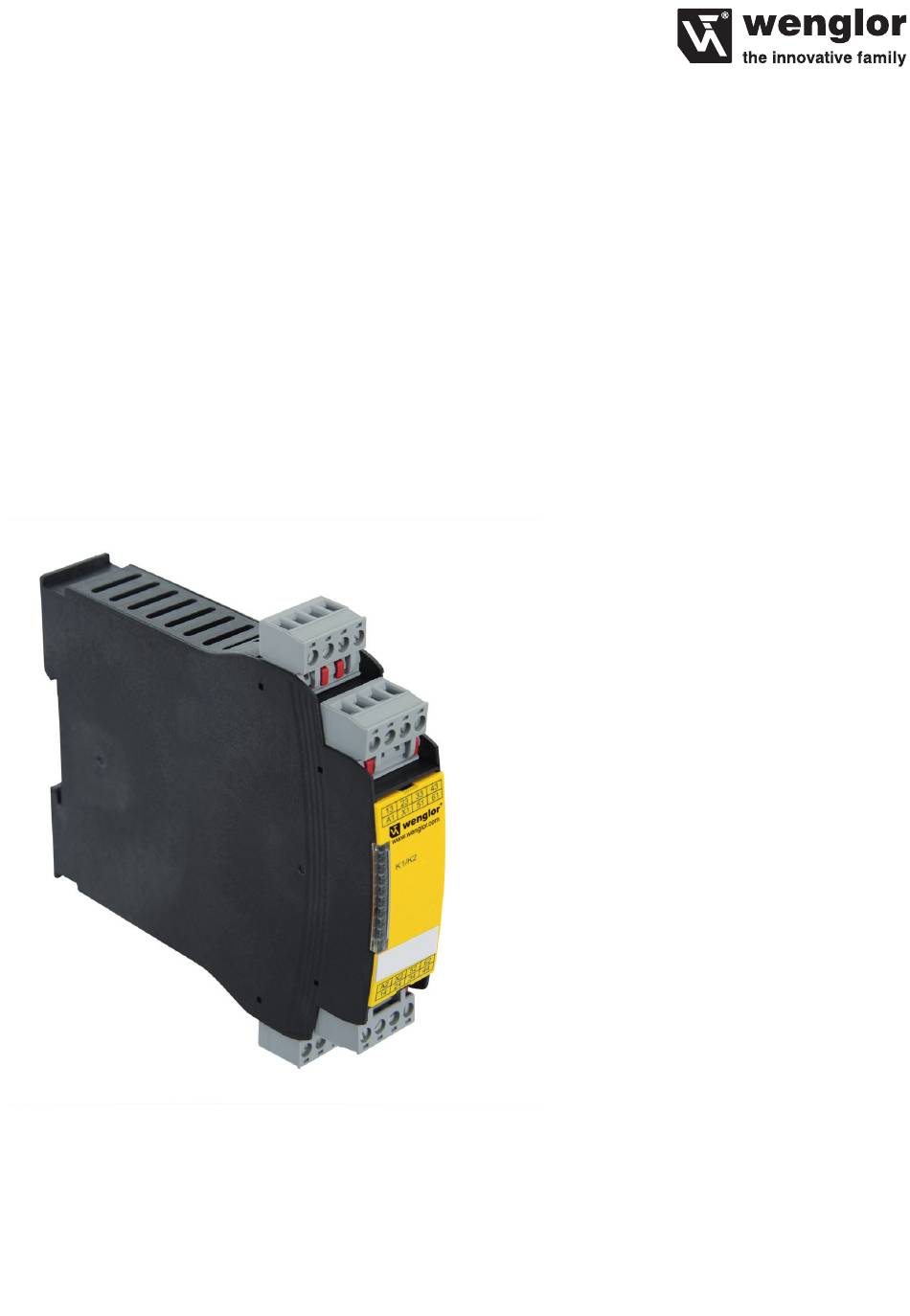

  • Seite 1 SR4E4D01S Sicherheitsrelais Erweiterungsmodul Safety Relay Add-on Module Relais de sécurité Module additionnel Betriebsanleitung Original der Betriebsanleitung Translation of the Original Operating Instruction Operating Instructions Traduction du manuel d’instruction original Notice d’instructions Technische Änderungen vorbehalten Subject to change without notice Sous réserve de modifications techniques SAP NR.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Betriebsanleitung 1.1. Funktion 1.2. Zielgruppe Bestimmungsgemäße Verwendung Sicherheitshinweise 3.1. Sicherheitshinweise 3.2. Warnung vor Fehlgebrauch 3.3. Haftungsausschluss 3.4. Allgemeine Angaben zum Produkt Technische Daten 4.1. Anschluss der Sensoren 4.2. Gehäuseabmessungen 4.3. Bedienfeld 4.4. Ergänzende Produkte (siehe Katalog) Montagehinweise Inbetriebnahme 6.1. Elektrischer Anschluss 6.2.

  • Seite 3: Betriebsanleitung

    Kenntnis der einschlägigen Ge setze und normativen Anforderungen durch den Maschinenhersteller geknüpft 2. Bestimmungsgemäße Verwendung Dieses wenglor Produkt ist gemäß dem folgenden Funktionsprinzip zu verwenden: Sicherheitsrelais Erweiterungsmodul Die Erweiterungsmodule, zum Einsatz in Sicherheitsstromkreisen sind für den Einbau in Schaltschränken vor- gesehen.

  • Seite 4: Warnung Vor Fehlgebrauch

    3.2. Warnung vor Fehlgebrauch • Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwendung oder Manipulationen können durch den Einsatz der Ausgangserweiterung Gefahren für Personen oder Schäden an Maschinen- bzw. Anlagenteilen nicht ausgeschlossen werden • Bitte beachten Sie auch die diesbezüglichen Hinweise der Normen ISO 14119 und EN ISO 13850 3.3.

  • Seite 5: Technische Daten

    4. Technische Daten Elektrische Daten Temperaturbereich –25…60 °C Lagertemperatur –40…85 °C 20,4…28,8 V DC Versorgungsspannung 20,4…26,4 V AC Eingangsbeschaltung 1-, 2-kanalig Ansprechzeit typ. 30 ms / max. 45 ms Abfallzeit typ. 25 ms / max. 35 ms Luft- und Kriechstrecken (EN 60664-1) 4 kV / 2 (Basisisolierung) Leistungsaufnahme <...

  • Seite 6: Anschluss Der Sensoren

    Gebrauchsdauer TM (EN ISO 13849-1) 20 a Schaltzyklen B10 mechanisch (20 % Last) 20 000 000 Schaltzyklen B10 (40 % Last) 7 500 000 Schaltzyklen B10 (60 % Last) 2 500 000 Schaltzyklen B10 (80 % Last) 1 000 000 Schaltzyklen B10 (100 % Last) 400 000...

  • Seite 7: Bedienfeld

    Einbauort des Produktes dem Abschnitt Elektromagnetische Verträg lichkeit (EMV) der DIN EN 60204-1 entsprechen 6.2. Anschlussbeispiel • Einkanalige Ansteuerung an die Klemme A1 des Erweiterungsbausteins SR4E4D01S durch eine Sicherheitsfreigabe des Grundbausteins • Die Klemmen X1 und X2 des Erweiterungsbausteins müssen mit dem Rückführkreis bzw. Eintasterkreis des Grundbausteins verbunden werden •...

  • Seite 8: Innenschaltbild

    24 V SR4…* SR4E4D01S** * Basismodul ** Erweiterungsmodul HINWEIS! Beispielhafte Darstellung! Die Klemm bezeichnung des Basismoduls kann je nach verwendetem Typ abweichen. Bitte auch die Beschreibung des Basismoduls beachten! 6.3. Innenschaltbild 23 33 43 51 24 34 44 52 6.4. Funktionsprüfung •...

  • Seite 9: Demontage

    Beschreibung /Änderungen 1.0.0 03.05.13 Erstversion der Betriebsanleitung 1.1.0 16.01.17 Ergänzung des Hinweises beim Anschlussbeispiel 9.2. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung.
