Inhaltszusammenfassung für SHOWTEC Easy Fade 36

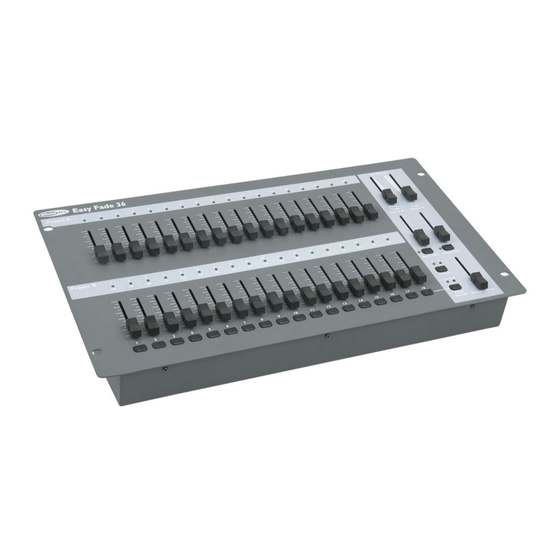

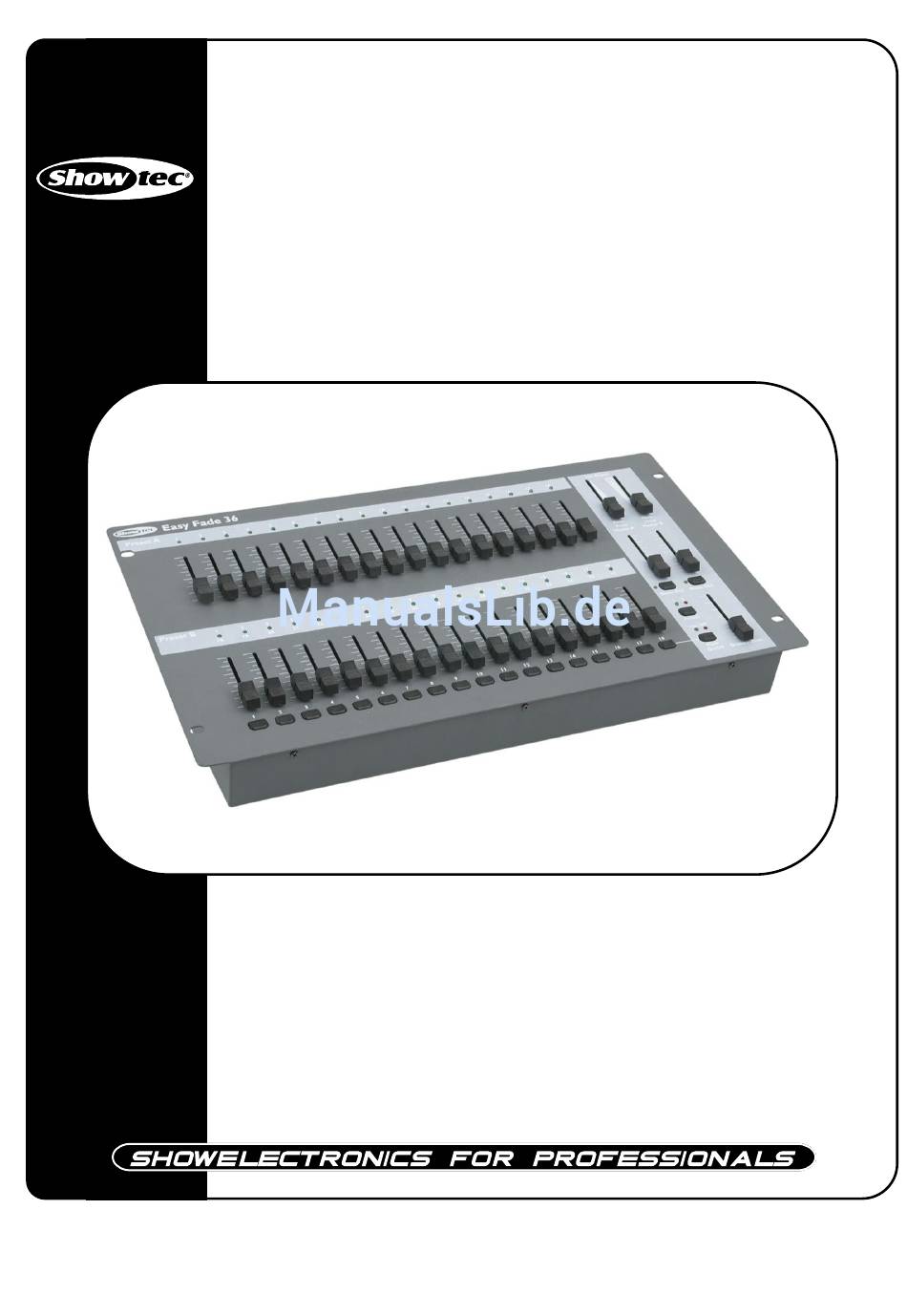

- Seite 1 Easy Fade 36 ORDERCODE 50711...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Das Easy Fade 36 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Easy Fade 36 ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Oberseite ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Easy Fade 36 • Netzteil mit 1,75m langem Kabel • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. -
Seite 6: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Das Easy Fade 36 ist ein Lichtmischpult von Showtec und verfügt über die folgenden Eigenschaften und Funktionen: • Es ist einfach zu bedienen und wurde speziell für Anwendungen entwickelt, bei denen Benutzer ohne Vorwissen über DMX und Programmierung Scheinwerfer bedienen müssen, z.B. in Schulen, Kirchen usw. -
Seite 8: Oberseite
Oberseite 5 6 7 8 Abb. 2 1) Schieberegler Master A, Überblendzeit 2) Schieberegler Master B, Überblendzeit 3) 36 Kanalschieberegler + Flashtasten 1-18 Nur die Kanäle 1-18 sind mit einer Blitzfunktion ausgestattet. Schieberegler zum Einstellen der DMX-Werte für die Kanäle 1-36. Universal-Flashtasten zum aktivieren der Blitzfunktion jedes einzelnen Kanals. -
Seite 9: Rückseite
10) Stromeingang DC 12V-1A 11) 3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Easy Fade 36. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19-Zoll- Rack an. Schließen Sie alle Kabel an. -
Seite 10: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 11: Wartung
2. Die LEDs. Geben Sie den Easy Fade 36 an Ihren Showtec-Händler zurück. 3. Ein LED-Effektlicht reagiert nicht auf den Easy Fade 36: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 12: Technische Daten
• Das Mischpult kann entweder als Double-Preset-Mischpult mit achtzehn Kanälen oder als Single- Preset-Mischpult mit sechsunddreißig Kanälen genutzt werden. • Es verfügt über zwei Master-Fader und einen Haupt-Master. • Das Easy Fade 36 hat keine Programmierfunktionen, weshalb das Gerät von jedem Benutzer einfach bedient werden kann. • Netzanschluss: Netzteil enthalten •...
