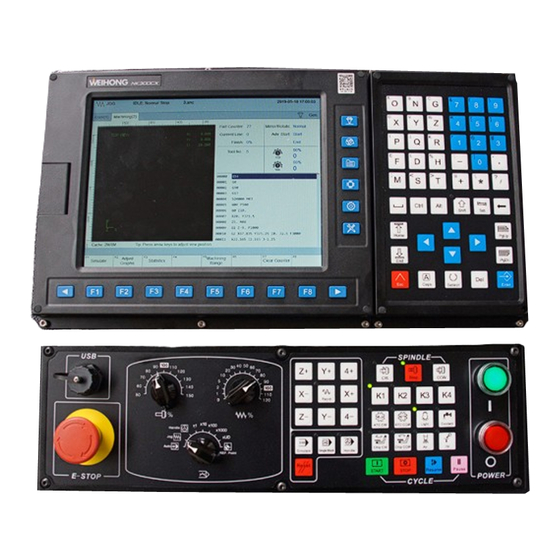

- Seite 1 Weihong NK300CX Schnellstartanleitung Buth Graviersysteme GmbH & Co. KG Fon +49 4241 802660 Carl-Zeiss-Straße 15 D-27211 Bassum info@buthgrav.com...
- Seite 2 www.buthgrav.com 1. Maschine am Hauptschalter an der Seite des Schaltschranks einschalten. 2. Kontroller einschalten. 3. Nullpunkt setzen. Den links abgebilde- ten Drehschalter auf REF.Point setzen und am Bildschirm mit OK bestätigen. Danach ganz rechts ALL AXIS RETURN drücken. Fon +49 4241 802660...
- Seite 3 www.buthgrav.com 4. Verfahren des Fräskopfes. Nach dem Referieren der Achsen den Dreh- schalter auf JOG-Position setzen. Der Fräskopf kann jetzt mit dem XYZ-Pad verfahren werden. Der Rapidknopf in der Mitte ermöglicht es schneller zu verfahren und eine schnellere Verfahr- geschwindigkeit einzustellen. Dazu 1x Rapid drücken, ENTER drücken, Än- derungen über das blaue Ziffern-Pad oben rechts vornehmen und mit ENTER...
- Seite 4 www.buthgrav.com 6. Z-Höhe anpassen. Um die Sicherheits- höhe des Fräsers in Z anzupassen drücken Sie die Menü-Taste PARA- METER und anschließend die Taste F8 „MFR Access“. Geben Sie das Passwort: 123456 ein und bestätigen Sie mit OK. Navigieren Sie mit den Pfeiltasten zum Eintrag „Safe Heights“.
- Seite 5 www.buthgrav.com 7. Drücken Sie F1 „Start Calibration“ und bestätigen Sie mit „Ok“. WICHTIG: Set- zen Sie den Magneten wie abgebildet auf die Spindel. Andernfalls wird der Sensor nicht erkannt. Platzieren Sie den Sensor. Das automatische Einmes- sen der Materialoberfläche über den Sensor starten Sie mit der Taste „K1“.
- Seite 6 Buth Graviersysteme GmbH & Co. KG Fon +49 4241 802660 Carl-Zeiss-Straße 15 D-27211 Bassum info@buthgrav.com...
