Inhaltszusammenfassung für Fagor 8055 M

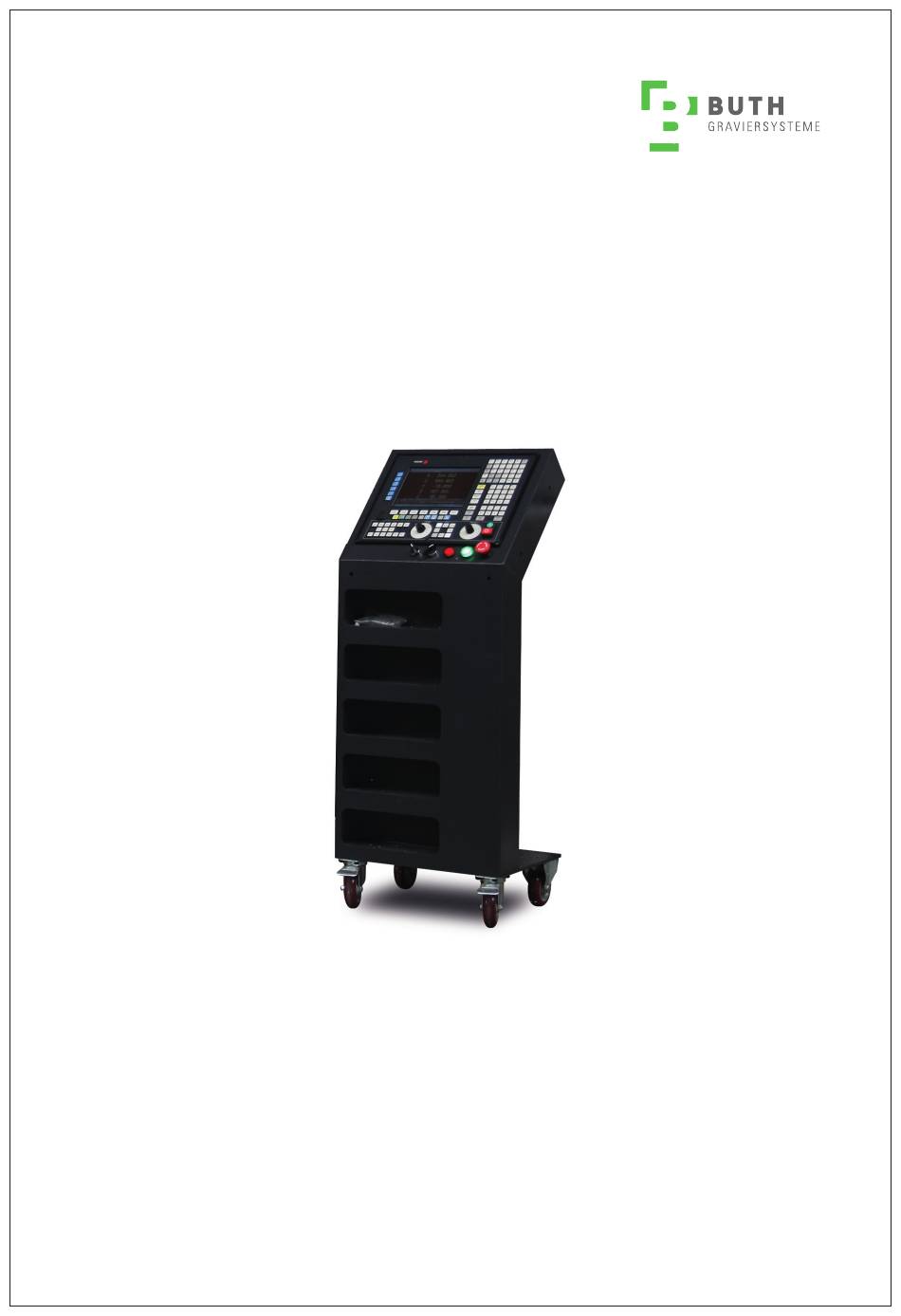

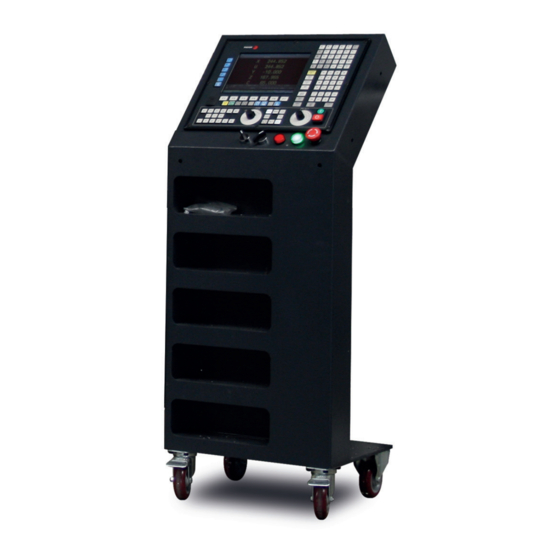

- Seite 1 FAGOR 8055 M Schnellstartanleitung Buth Graviersysteme Tel. +49 4241 802660 GmbH & Co. KG Fax +49 4241 802667 Carl-Zeiss-Straße 15 info@buthgrav.com D-27211 Bassum www.buthgrav.com...
- Seite 2 FAGOR 8055M — Schnellstartanleitung Die Orientierung der Achsen hängt vom Typ der Maschine ab, und sie werden mit Hilfe der „Rechte Handregel“ festgelegt. Achsen ausgeführt. An der Maschine unterscheidet man zwei Bewegungen; die jenigen, welche die Schlitten ausführen und die jenigen, welche das Werkzeug macht. Um die Programmierung von Bewegungen vorzuneh- men, werden wir davon ausgehen, dass es immer eine Bewegung am Werkzeug gibt.
- Seite 3 FAGOR 8055M — Schnellstartanleitung Maschinennullpunkt und Werkstücknullpunkt Es sind die Referenzen, welche die Maschine benö- tigt, um arbeiten zu können. Maschinennullpunt (OM) Dies legt der Hersteller fest, und es handelt sich um den Nullpunkt der Achsen. Werkstücknullpunkt (OP) Dies legt der Bediener fest. Es ist der Nullpunkt des Werkstücks, ab dem man die Bewegungen program-...
-
Seite 4: Beschreibung Der Tastatur
FAGOR 8055M — Schnellstartanleitung Beschreibung der Tastatur 2. Funktionstasten für externe Einrichtungen. 3. Alphanumerische Tastatur und Funktionstasten. 4. Maschinenbedienteil. Funktionstasten Die Funktionstastenbelegung (F1- F7) erkennen Sie, je nach dem in welchem Menüpunkt Sie sich www.buthgrav.com... - Seite 5 FAGOR 8055M — Schnellstartanleitung Werkzeug- fährt die Brücke wechsler gegen in die hintere Fortfahren Uhrzeigersinn Rüstposition Materialsensor anfahren Werkzeugsensor / nicht belegt Toolsensor anfahren Pause Werkzeug- fährt die Brücke wechsler im in die vordere Uhrzeigersinn Rüstposition Auswahl der Drehrichtung und Einschalten der Spindel.
- Seite 6 FAGOR 8055M — Schnellstartanleitung Bewegung der Achsen Die Achsen können über JOG-Tasten verfahren werden. Handräder linkes Handrad: Vorschubgeschwindigkeit (Prozentual regelbar 0 bis max. 120%) rechtes Handrad: Handbetrieb – entweder inkremental oder fortlaufender Betrieb um nur einen bestimmten Bereich anzufahren) Jede Taste dient zum Bewegen einer Achse (x,y,z) in ihrer Richtung Um den Modus für den Vorschub auszuwählen, verwendet man die Auswahlsteuerung.
- Seite 7 FAGOR 8055M — Schnellstartanleitung des Fagor-Kontrollers Wir empfehlen für die Verbindung des Fagor-Kontrollers mit dem Übertragungs-PC die Verwendung eines Crosslink-Kabels. Starten Sie die Fräsmaschine. Drücken Sie Taste -F7-. Drücken Sie Taste Drücken Sie nochmals Drücken Sie Taste -F3- -F4- für Maschinenpara- Taste -F4- für Seriell/...
- Seite 8 FAGOR 8055M — Schnellstartanleitung 2. WinDNC Installation durchführen Führen Sie auf dem PC die Datei: „WinDNC_V05_01.exe“ aus. Legen Sie den Ordner fest in dem Das Programm installiert werden soll und bestätigen mit -OK-. Installationsroutine klicken Sie auf -Install-. Wählen Sie in der linken...
- Seite 9 Punkt -SETUP- und klicken Als IP-Adresse geben Sie bitte die auf Seite 1 im nächsten Fenster auf on des Fagor-Kontrollers) eingestelle IP-Adresse der Maschine ein. -NEU-. Arbeitsordner und Arbeitsmappe entsprechen dem PC-Ordner von dem die Jobs auf die Maschine übertragen werden.
- Seite 10 FAGOR 8055M — Schnellstartanleitung 4. Maschine in Referenz fahren Drücken Sie auf F4, um in den HAND Modus zu gelangen (Abb.01). Aktivieren Sie dort über F1 die Refenzsuche (Abb.02) für alle Achsen F7 (Abb.03) und drücken Sie auf START (Abb.04). Als Ergebnis erhalten Sie den absoluten Maschinennullpunkt, was Voraussetzung für jegliche Einstellungen an der...
- Seite 11 FAGOR 8055M — Schnellstartanleitung 6. Werkzeuge laden Mit der in Abb. 11.1 gezeigten Taste können Sie den Werkzeugwechsler Öffnen/Schließen. Mit den in Abb. 11.3 abgebildeten Tasten drehen Sie den Teller im oder gegen den Uhrzeigersinn. Stellen Sie immer sicher, dass die am Controller eingestellte Werkzeugnummer (Abb. 11.4) mit der Position des Tellers übereinstimmt (Abb.
- Seite 12 FAGOR 8055M — Schnellstartanleitung 7. Werkzeuglängen ausmessen Im HAND Modus drücken Sie die die Taste zur Werkzeugmessung (Abb. 12.1), um die Werkzeuglänge ausmessen zu lassen. Die Maschine verfährt zu Materialsensor und berührt diesen einmalig (Abb. 12.2). Durch die Werkzeugmessung ist die Verfahrgeschwindigkeit der Maschine auf F300 bzw. 300mm/min.
- Seite 13 FAGOR 8055M — Schnellstartanleitung 8a. Setzen des Referenzpunktes auf der Materialoberfläche mit Materialsensor > Platzieren Sie den Materialsensor auf dem Material. > Befestigen Sie jetzt den Sensor-Magneten an der Fräseraufnahme. > Drücken Sie die in Abb. 13.2 gezeigte Taste, um den Messvorgang zu starten.
- Seite 14 FAGOR 8055M — Schnellstartanleitung 9. Simulation eines Jobs > Navigieren Sie zum SIMULATIONS-Modus, indem Sie im Hauptmenü F2 drücken. > Navigieren Sie mit den Pfeiltasten zum entsprechenden Job. > Lassen Sie sich mit der Taste F2 NUR! die G Funktionen simulieren.
- Seite 15 Grundvoraussetzung für den Betrieb der Maschine > die Maschine muss am Hauptschalter eingeschaltet sein. > FAGOR 8055 M Controller muss gestartet sein. > das FAGOR DNC Programm am PC muss gestartet sein. > es müssen mindestens 7.0 BAR Druckluft konstant anliegen. 01. Referenz anfahren >...
- Seite 16 Buth Graviersysteme Tel. +49 4241 802660 GmbH & Co. KG Fax +49 4241 802667 Carl-Zeiss-Straße 15 info@buthgrav.com D-27211 Bassum www.buthgrav.com...
