4
A

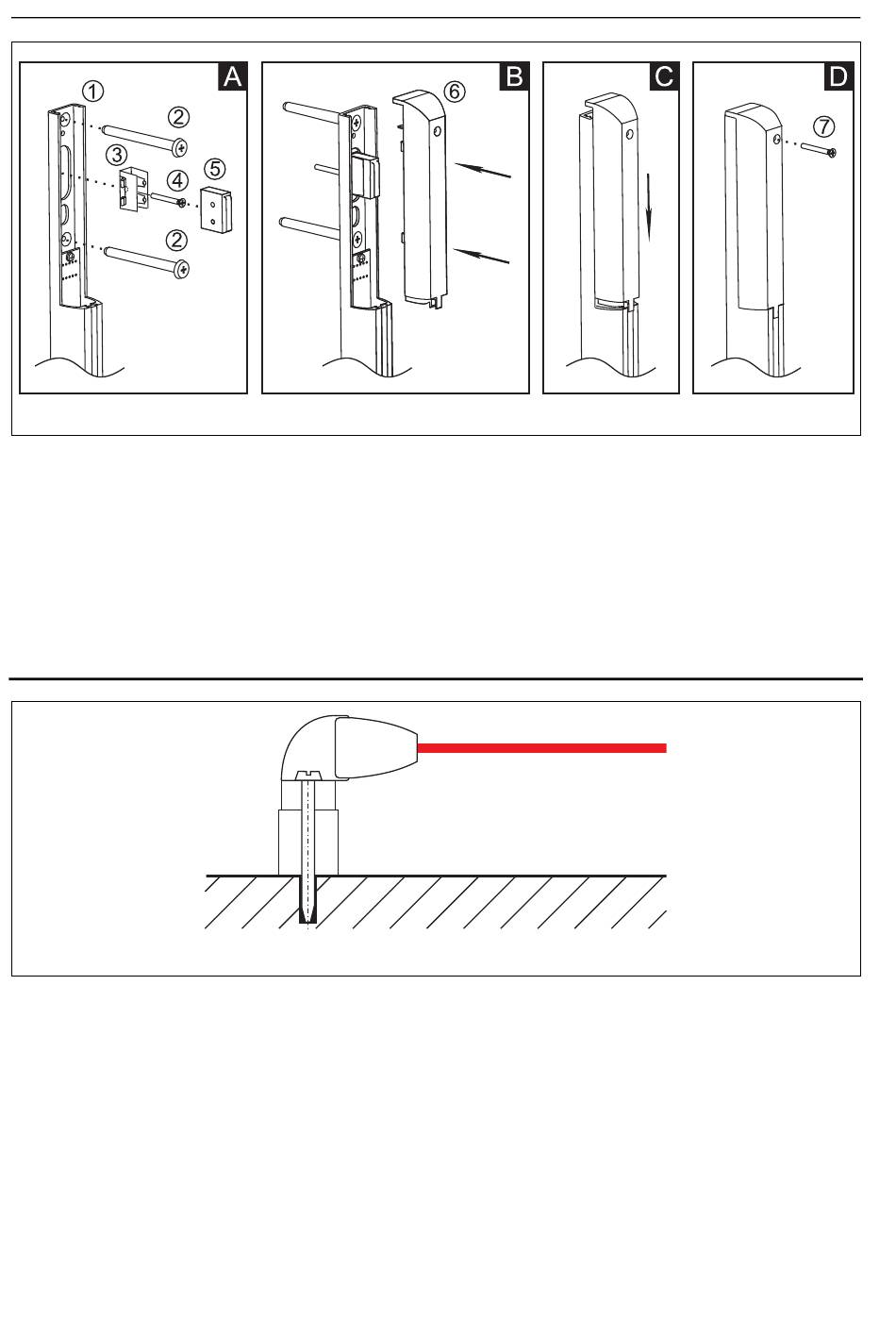

Befestigen Sie die Leiste der Schranke (1) mit Schrauben (2) an die Wand. Legen Sie
den Halter des Sabotagekontakts (3) in die Gleitschiene der Leiste an und schrauben Sie
ihn an die Wand an (4). Dann stecken Sie in den Halter einen Sabotagekontakt ein (5).
B
Schließen Sie die Speiseleitungen und die synchronisierende Leitung an. Legen Sie die
Kunstsoff-Abdeckung der Leiste an (6).
C
Drücken Sie die Abdeckung zu.
D
Schrauben Sie die Abdeckung an (7).
3.2 Montage parallel zur Wand
Abb. 9. Draufsicht auf an den Halter angebrachte Leiste.
A
Legen Sie die Leiste (2) in den Winkelhalter (1) ein. Schrauben Sie die Elemente
miteinander (3). Legen Sie den Halter des Sabotagekontaktes (4) in die Gleitschiene der
Leiste ein (2) und schrauben Sie ihn an (5). Dann stecken Sie den Sabotagekontakt in
den Halter ein (6).
B
Schließen Sie die Speiseleitungen und die synchronisierende Leitung an. Verbinden Sie
beide Sabotagekontakte seriell (zu diesem Zweck unterbrechen Sie die längere
Sabotageleitung an der Leiste und löten Sie ihre Endungen mit den Sabotageleitungen
des Winkelhalters). Legen Sie die Kunststoff-Abdeckung an die Leiste an (7).
C
Drücken Sie die Abdeckung zu.
D
Schrauben Sie die Abdeckung an (8).
E
Schrauben Sie die Leiste (9) an die Wand an. Muss die Leiste in einem Abstand von der
Wand montiert werden (wenn der Strahlengang durch aus der Wand herausragende
Abb. 8. Montage der Leiste senkrecht zur Wand.
