Inhaltsverzeichnis Zu dieser Anleitung ..............Aufbewahrung der Unterlagen ............Erklärung der Symbole und Begriffe ..........Änderungen gegenüber letzter Version .......... Mitgeltende Dokumente ..............Sicherheit und Verantwortung ............ Erklärung der Warnhinweise ............Sicherheitshinweise ................ 2.2.1 Allgemein ..................2.2.2 Demontage und Entsorgung ............Bestimmungsgemäße Verwendung ..........
Zu dieser Anleitung Zu dieser Anleitung Aufbewahrung der Unterlagen Bewahren Sie diese Betriebsanleitung sowie alle mitgeltenden Unterlagen gut auf, damit sie bei Bedarf zur Verfügung stehen. Geben Sie diese Anleitung an den Anlagenbetreiber weiter, damit die Anleitung bei Bedarf zur Verfügung steht. Erklärung der Symbole und Begriffe In dieser Anleitung werden Symbole und Begriffe mit folgender Bedeutung ver- wendet.
Zu dieser Anleitung Mitgeltende Dokumente Alle Anleitungen, die die Anwendung des Antriebsreglers beschreiben sowie ggf. weitere Anleitungen aller verwendeten Zubehörteile z.B. Dokumentnummer Zweck — Betriebsanleitung Vakuumpumpe/ Kompressor 610.00260.01.000 Betriebsanleitung 2FC4...-1ST/PB/PN/SC/CB 610.00260.01.010 * Betriebsanleitung 2FC4...-1PB ODER 610.00260.01.020 * Betriebsanleitung 2FC4...-1PN ODER 610.00260.01.030 * Betriebsanleitung 2FC4...-1SC ODER 610.00260.01.040 *...
Sicherheit und Verantwortung Sicherheit und Verantwortung Der Hersteller haftet nicht für Schäden aufgrund Nichtbeachtung dieser Anleitung und der mitgeltenden Dokumente [➙ 4]. Erklärung der Warnhinweise Warnhinweis Erklärung Gefahr, die bei Nichtbeachtung der Maßnahmen zum Tod oder schweren Körperverletzungen führen wird. Gefahr, die bei Nichtbeachtung der Maßnahmen zum Tod oder schweren Körperverletzungen führen kann.
Sicherheit und Verantwortung 2.2.2 Demontage und Entsorgung Die Baugruppen mit elektronischen Bauteilen dürfen nicht in den normalen Hausmüll gegeben werden. Sie müssen gesondert mit Elektro- und Elektro- nikaltgeräten gemäß geltender Gesetzgebung gesammelt werden. Bestimmungsgemäße Verwendung Mit dem Handbediengerät MMI werden die Applikations- und Leistungsparameter des Antriebsreglers der Firma Gardner Denver Deutschland GmbH angezeigt und programmiert.
Sicherheit und Verantwortung Anforderungen an den Betreiber Elektronische Geräte sind grundsätzlich nicht ausfallsicher. Der Errichter und/oder Betreiber der Maschine bzw. Anlage ist dafür verantwortlich, dass bei Ausfall des Gerätes der Antrieb in einen sicheren Zustand geführt wird. In der DIN EN 60204-1; VDE 0113-1:2007-06 “Sicherheit von Maschinen” werden im Kapitel “Elektrische Ausrüstung von Maschinen”...

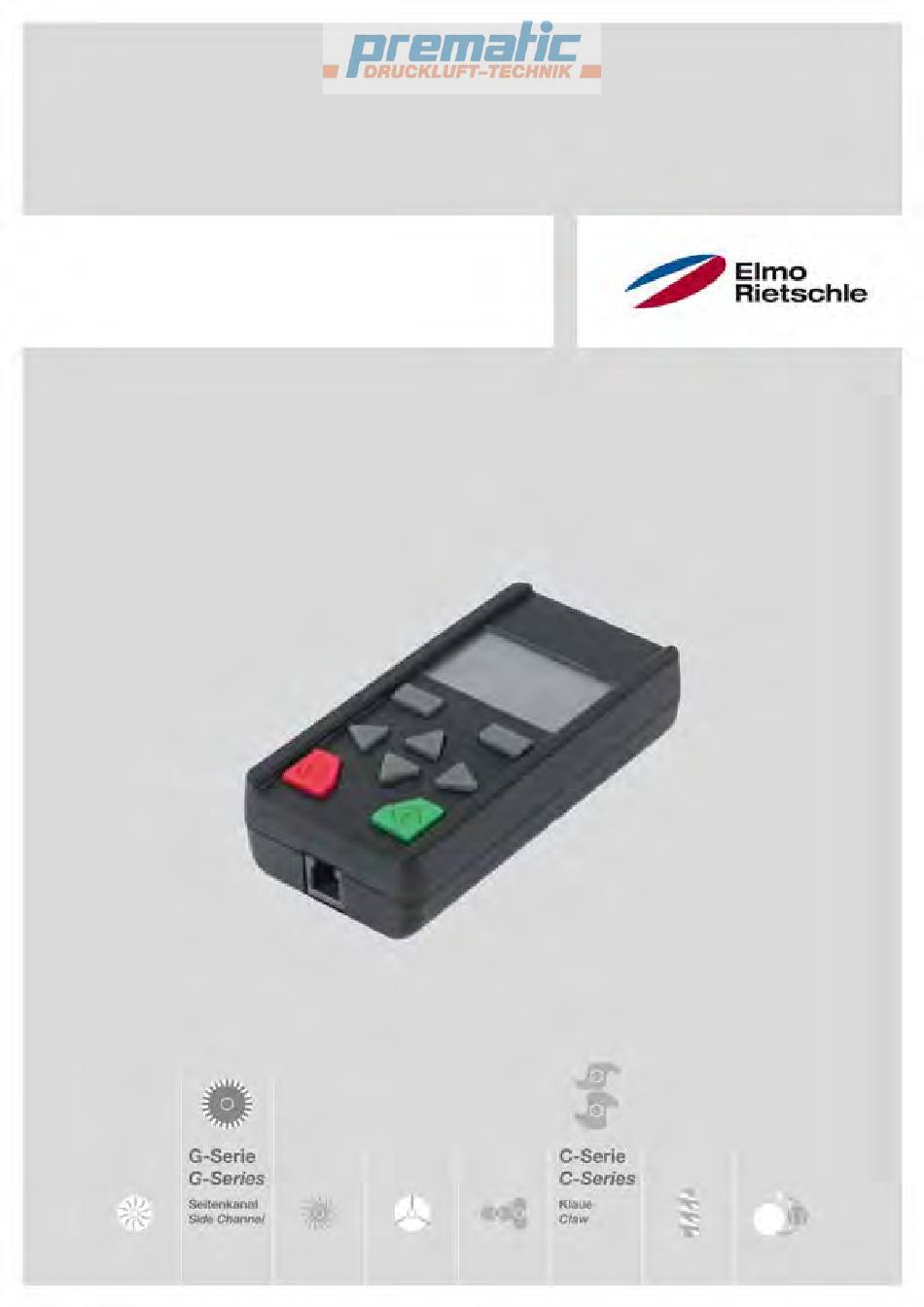

Übersicht Handbediengerät MMI Übersicht Handbediengerät MMI In diesem Kapitel finden Sie Informationen zum Lieferumfang sowie die Funkti- onsbeschreibung. Lieferumfang Vergleichen Sie Ihr Produkt mit dem unten aufgeführten Lieferumfang. Lieferumfang 1 Handbediengerät MMI 2 Kommunikationskabel RJ11 und M12 Stecker Beschreibung Handbediengerät MMI Das Handbediengerät MMI wird an die M12 Schnittstelle des Antriebsreglers an- geschlossen.
Bedienung Bedienung Die Funktion der Tasten Tastenfunktionen 1 Bestätigungstasten 3 Start-Taste 2 Pfeiltasten "UP"/"DOWN" 4 Stopp-Taste Pfeiltasten "LINKS"/"RECHTS" Navigation und Eingabe Tasten Funktion Pfeiltasten „UP“/“DOWN“ Parameter auswählen, Werte ändern Pfeiltasten „LINKS“/“RECHTS“ Cursor navigieren Bestätigungstasten Mit diesen Tasten wird der angezeigte Befehl im Display über der Taste aktiviert Tasten Mit diesen Tasten wird der Motor gestartet...
Bedienung Menü Wenn das Handbediengerät MMI an den Antriebsregler angeschlossen und der Antriebsregler eingeschaltet ist erscheint auf dem Display des MMI das Menü. Für das Menü Parametergruppen gibt es zwei Modi: ▪ Standardmodus Enthält werkseitig alle nötigen Parameter für Standardanwendungen. ▪...
Bedienung Motorerkennung GEFAHR Gefahr durch Stromschlag! Vor Beginn von elektrischen Arbeiten folgende Maßnahmen durchführen: 1. Spannungsfrei schalten. 2. Gegen Wiedereinschalten sichern. 3. Spannungsfreiheit feststellen. 4. Erden und Kurzschließen. 5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. GEFAHR Gefahr durch drehende Teile! Der Motor kann sich während der Programmierung drehen.
Seite 12
Bedienung Das Menü 02.Parametergruppen > Motordaten aufrufen. Die sechs Motordaten vom Typenschild mit dem Handbediengerät MMI unter den entsprechenden Menüpunkten eingeben und abspeichern. (Die Werte für „Statorwiderstand“ und „Streu-Induk.“ werden während der Motorerkennung ermittelt.) Ansicht Menüstruktur Motordaten * Diese Werte werden bei der Motorerkennung automatisch ermittelt und eingetra- gen.
Bedienung Sollwert für die Drehzahl vorgeben Mit dem Handbediengerät MMI kann ein Sollwert (in %) für die Drehzahl vorgeben werden. Dieser Sollwert wird als Prozentteil der Motornenndrehzahl angegeben. Die IST-Drehzahl kann am Display abgelesen werden. Mit der „START“- und der „STOP“-Taste wird der Motor ein- und ausgeschaltet.
Zulassungen, Richtlinien und Normen Zulassungen, Richtlinien und Normen In diesem Kapitel finden Sie Informationen zu den jeweils geltenden Normen und Zulassungen. Eine verbindliche Information über die jeweiligen Zulassungen Sie bitte dem zuge- hörigen Typenschild! Normen und Richtlinien Speziell gelten: ▪ die Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 2004/108/EG des Rates EN 61800-3:2004) ▪...
