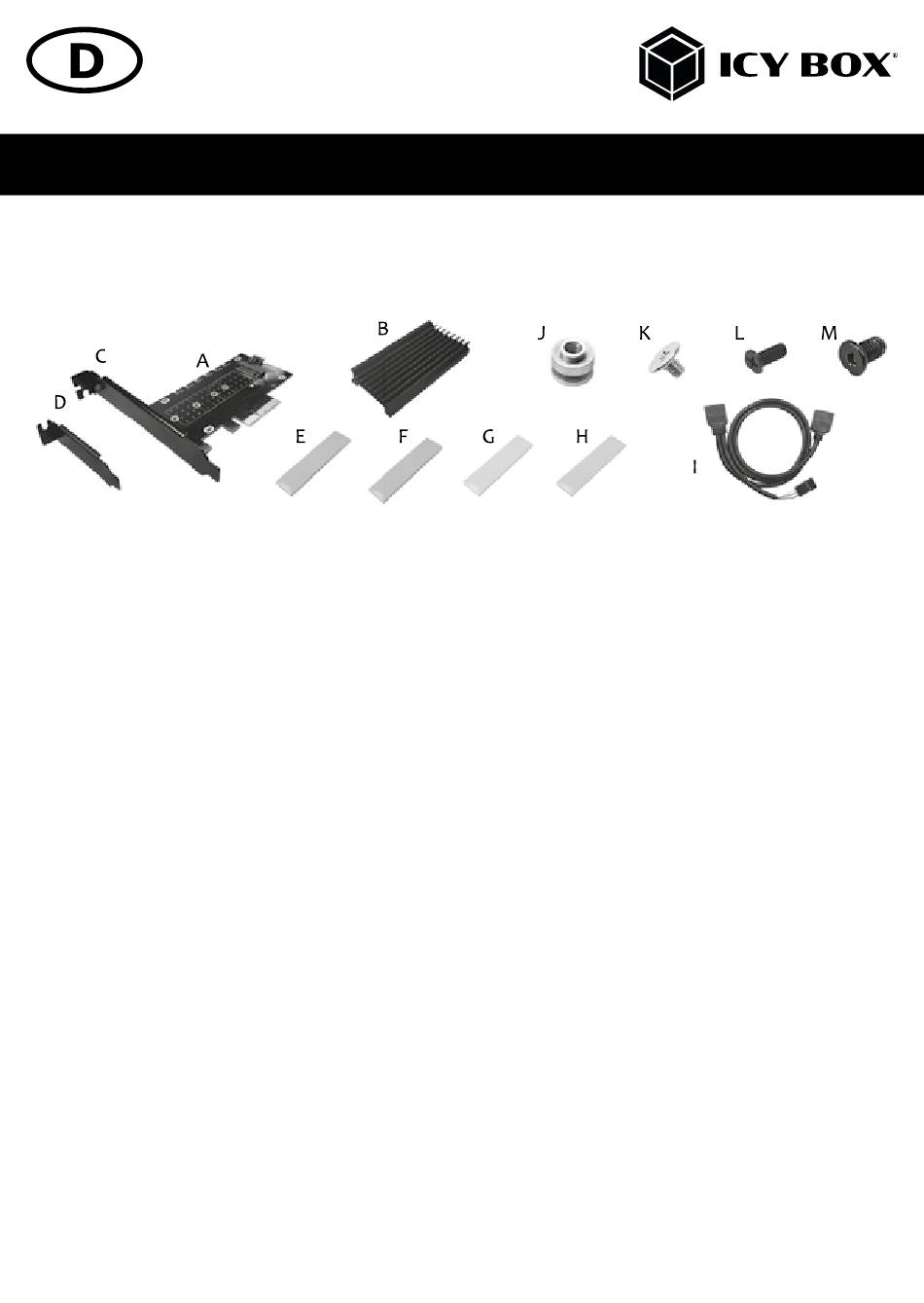

1. Verpackungsinhalt
A
1x IB-PCI224M2-ARGB
B
1x Kühlkörper
C
1x High-Profile Slotblech
D
1x Low-Profile Slotblech
E,F,G,H
4x Wärmeleitpads (70 mm)
I
1x 3-Pin ARGB Kabel
J,K,L,M
1x Schraubenset
1x Handbuch
2. Hautmerkmale
Konvertiert 1x M.2 NVMe SSD zu PCIe 4.0 x4
Großer passiv Kühlkörper zur idealen Wärmeableitung
Stylische ARGB LED Beleuchtung über 3-Pin Anschluss
Unterstützt M.2 Größe 22x 30/42/60/80
Datentransferrate bis zu 64 Gbit/s (PCIe 4.0 x4)
Verwendung von zweiseitig bestückten SSDs möglich
Wahlweise Low oder High Profile Slotblech
3. Installation
Bevor Sie mit der Installation starten, stellen Sie sicher, dass Ihr Körper elektrisch entladen ist. Erden Sie ihren Körper
z.B. indem Sie kurz an ein Heizungsrohr fassen. Entladen Sie sich beim Kontakt mit der Platine, kann diese irreparabel
Beschädigt werden.
Dickes Pad: einseitig bestückte SSD
Dünnes Pad: beidseitig bestückte SSD
Ist das Pad zu lang können Sie es jederzeit mit einer Schere auf die benötigte Länge kürzen, bevor die Schutzfolie entfernt wird.
Vermeiden Sie Staub und Dreck zwischen Platine und Wärmeleitpad und tragen Sie das Wärmeleitpad unmittelbar nach
entfernen der Schutzfolie auf.
Bevor Sie die fertig zusammengesetzte PCIe Karte in Ihr System einsetzen, stellen Sie sicher, dass das System herunter-
gefahren und vom Stromnetz getrennt ist.
