Inhaltszusammenfassung für Wigam FOX EVO
- Seite 1 FOX EVO Guida veloce Quick start Schnellanleitung www.wigam.com info@wigam.com...
-
Seite 3: Sicherheitsvorschriften

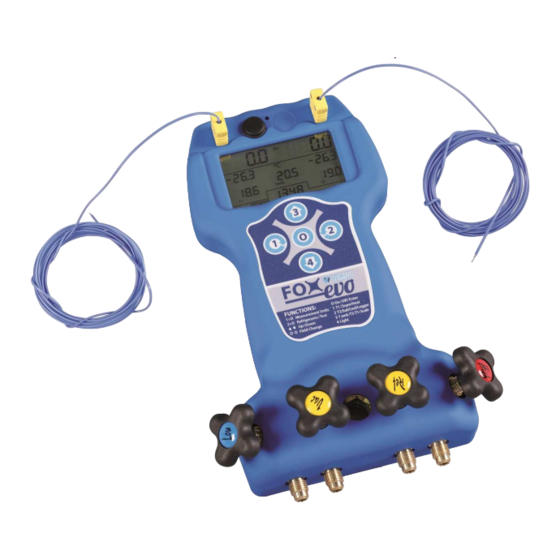

SICHERHEITSVORSCHRIFTEN Dieses Gerät darf nur von qualifiziertem Personal betrieben werden, das mit den Grundlagen der Kältetechnik, den Kälteanlagen und den Kältemitteln vertraut ist und die Gefahren kennt, die von unter Druck stehenden Geräten ausgehen. Die vorliegende Bedienungsanleitung sorgfältig lesen; die strenge Beachtung der darin beschriebenen Vorgänge ist Voraussetzung für die Sicherheit des Betreibers, den einwandfreien Zustand der Geräte und die Beibehaltung der genannten Leistungen. - Seite 4 Vorstellung der digitalen Monteurhilfe FOX-EVO FOX-EVO ermöglicht die schnelle und zuverlässige Wartungsarbeit der Kälteanlage HVAC Klimaanlage A/C und die Diagnose mit Berechnung der Überhitzung (Superheating) und Unterkühlung (Subcooling). Anschluß Temperaturfühler T2 Anschluß Temperaturfühler T1 Anschluß Hilfsenergie direkt über Hauptspannung MicroSD -Karte Anschluß...
- Seite 5 1. Niederdruck 2.Hochdruck HIGH 3. Sättigungs- 4.Sättigungs- temperatur LOW temperatur HIGH 6. Gemessene 7.Gemessene 5. Kältemitteltyp 8. Umgebungstemperatur Temperatur T1 Temperatur T2 11. Unterkühlung (SubCooling) 10. Überhitzung 9. Temperaturdifferenz (SuperHeating) zwischen T2-T1 12. Kältemittel- menge auf der Waage 13. Vakuum Meßwert- anzeige...
- Seite 6 Tabelle Tasten und deren Funktionen Im Lieferumfang der FOX-EVO ist auch eine Micro-SD Karte mit Software enthalten. Es ist erforderlich die Micro-SD Karte via PC auszulesen, gemäß beiliegender Anleitung. Zum Start das Programm Setup.exe doppelklicken, danach den Anweisungen für das Datenauslesen der Micro-SD Karte folgen.
- Seite 7 Benutzung der Monteurhilfe “Z ” – N UNKTION ULLPUNKTABGLEICH MIT TMOSPHÄRISCHEN RUCK Die Monteurhilfe FOX-EVO hat eine Sonderfunktion “Zero Plus” - Nullpunktabgleich. Diese Funktion muss verwendet werden, um die Drucksensoren auf den Umgebungsluftdruck abzugleichen. Dieses erhöht die Messgenauigkeit der FOX-EVO. „done“...
