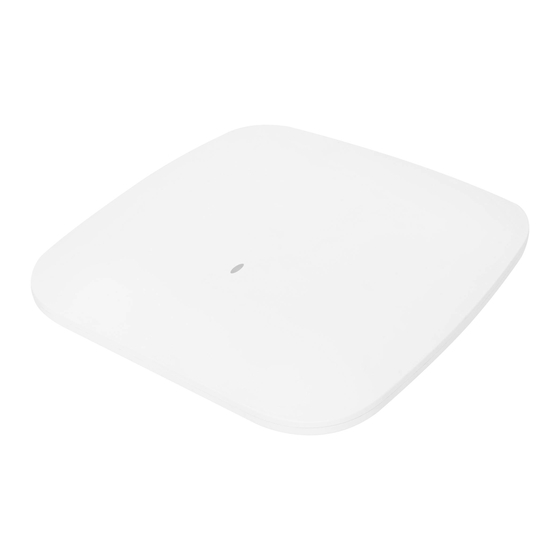

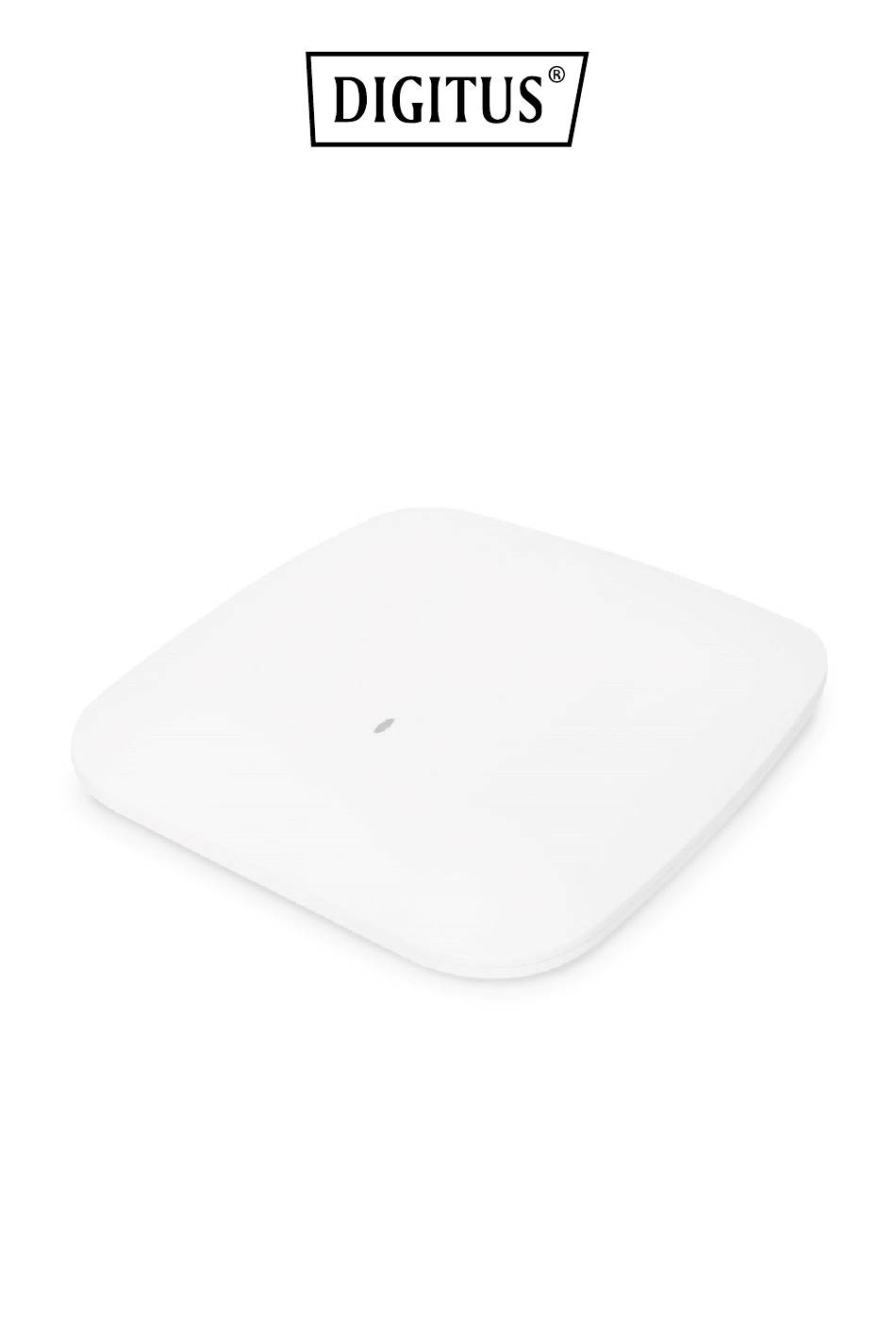

- Seite 1 Wireless PoE Access Point für Deckenmontage, 300Mbps Benutzerhandbuch DN-70568...
- Seite 2 Inhalt 1. Hardware- und AP-Installationsanleitung ....... 4 2. Anmeldung im AP-System ............7 3. Drahtlos ................8 3.1. Allgemeine Einstellung ............8 3.2. WLAN-Einstellung ............... 9 3.3. WLAN-Clients ..............10 4. Mikro-AC................10 4.1. AP Liste ................11 4.2. SSID-Liste ................11 4.3.
- Seite 3 Auswahl der optimalen Kanäle wurde ebenfalls verbessert, wodurch Interferenzen und Verzögerungen reduziert und ein stabiles drahtloses Netzwerksignal bereitgestellt wird. Darüber hinaus unterstützt DN-70568 den IEEE 802.3at-Standard PoE, mit dem eine 80-100 Meter lange Stromversorgung über Netzwerkkabel realisiert werden kann.
-
Seite 4: Sicherheitsvorkehrungen
1. Hardware- und AP-Installationsanleitung AP- Schnittstelle: Zurücksetzen: Reset-Knopf, der bewirkt, dass der AP nach 15 Sekunden auf die Standarddaten zurückkehrt. WAN: WAN-Port, verbindet mit dem Internet. LAN: Der LAN-Anschluss kann eine Verbindung zu LAN- Geräten herstellen. LED: LED-Anzeige von WAN-Port und LAN-Port Gleichstromanschluss Sicherheitsvorkehrungen Verwenden Sie das Gerät nur innerhalb des angegebenen... - Seite 5 Trennen Sie das Produkt während eines Gewitters von der Stromquelle Halten Sie die Geräte außerhalb der Reichweite von Kindern, da diese Komponenten gefährlich sein können Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparatur und Wartungsarbeiten müssen von Spezialisten durchgeführt werden Bei Problemen wenden Sie sich an unseren Kundendienst ...
-
Seite 6: Poe-Stromversorgung
Achtung: 1. Vor der eigentlichen Installation des Decken-APs sollten Sie zunächst die Softwareeinstellungen des APs vervollständigen und ihn nach erfolgreichem Test installieren. 2. Bevor Sie den Betrieb aufnehmen, entwerfen Sie bitte die Wireless LAN-Topologie. Verbindung zur Hardware Decken-AP-Befestigungsmethode PoE-Stromversorgung Der PoE-Netzwerkport des PoE-Adapters wird über das Netzwerkkabel mit dem WAN-Port des drahtlosen AP verbunden, und der Stromadapter wird in die Steckdose eingesteckt, um den AP über das Netzwerkkabel mit Strom zu versorgen. -
Seite 7: Anmeldung Im Ap-System
Bedienung der Software Dieser Decken-AP basiert auf der gründlichen Entwicklung des Qualcomm SDK, es ist ein Plug-and-Play, das für die drahtlose Technik entwickelt wurde. Er integriert nahtloses Roaming, Lastausgleich, mehrere SSIDs (die ausgeblendet werden können), Multi-Service- Isolation, IPTV-Übertragung, Kanaloptimierung, AP-Tracking, AP- Diagnose und andere Funktionen. -
Seite 8: Allgemeine Einstellung
3. Drahtlos Die drahtlose Verwaltung ist die Hauptkonfiguration von AP. 3.1. Allgemeine Einstellung Die SOS-Rettungs-SSID bietet eine bequeme Möglichkeit, sich im Notfall anzumelden und den drahtlosen AP zu verwalten. Durch die einfache Verwendung der Reset-Taste am Gerät oder wenn etwas Ungewöhnliches passiert, wird eine Rettungs-SSID namens SOS_XXXX freigegeben. -
Seite 9: Wlan-Einstellung
Im normalen Gebrauch ist die Anzeige SSID: SmartAP-XXXX, Kennwort: 8888888888. Wenn die Netzwerkverbindung ausfällt, erscheinen zwei SSIDs: SOS_XXXX und SmartAP-XXXX. 3.2. WLAN-Einstellung AP verfügt standardmäßig über eine SSID-Konfigurationsinformation, die SSID modifizieren oder hinzufügen kann. Klicken Sie auf SSID hinzufügen, wie unten gezeigt, und geben Sie die entsprechenden Parameter ein. - Seite 10 Radio: 2.4G ist ausgewählt SSID: SSID kann versteckt werden. Max Kunden: Dies bezieht sich auf die Anzahl der Verbindungen pro SSID. VLAN: Bezieht sich auf das VLAN der SSID, indem VLAN- Switches oder Gateways verwendet werden, um die VLAN-Isolierung der SSID zu implementieren. Isolierung: Terminals, die an dieselbe SSID angeschlossen sind, werden nach dem Öffnen voneinander isoliert.
- Seite 11 4.1. AP Liste Es zeigt hauptsächlich die AP-Nummern, den Status, die Clients, die Datenrate und den Betrieb im LAN an. 4.2. SSID-Liste Überprüfen Sie die SSID, die dem AP-Gerät, der SSID RF, dem VLAN und dem Status des Clients entspricht.
- Seite 12 4.3. Kundenliste Anzeige des Endbenutzers, der entsprechenden SSID, AP, Datenraten, Signal und anderer Zustände. 4.4. Statistik Statistiken zeigen die Anzahl von AP, SSID und Clients im LAN...
- Seite 13 5. Statistiken Die Statistiken zeigen hauptsächlich AP-Statusinformationen im Betriebsablauf an: Routing-Tabelle, Systemprotokoll, Kernel- Protokoll, Echtzeitinformationen. 5.1. Routing-Tabelle Die Routing-Tabelle zeigt die ARP-Cache-Informationen und die statische Routingtabelle des Systems an. 5.2. Systemprotokoll Das Systemprotokoll druckt das Protokoll des laufenden AP-Systems in Echtzeit aus und kennzeichnet die Eingabeaufforderungen nach verschiedenen Ebenen.
-
Seite 14: Verkabelte Lan-Einstellung
6. System 6.1. Allgemeine Einstellung Sie können den täglichen Neustart einstellen und sich mit dem Passwort für das Web-Interface-Konto anmelden. 6.2. Verkabelte LAN-Einstellung Es kann eine automatische Zugangs-Gateway-IP oder eine statische IP-Adresse eingerichtet werden. -
Seite 15: System-Upgrade
6.3. Diagnose Die Netzwerkdiagnose dient hauptsächlich der Diagnose der Verbindung zwischen AP und AC. Klicken Sie auf "Ein-Klick-Diagnose", um Diagnoseinformationen auszudrucken, die dem Wartungspersonal helfen, die Ursache des Problems herauszufinden. 6.4. System-Upgrade Wählen Sie das entsprechende Upgrade-Paket und das Upgrade aus. 6.5. -
Seite 16: Registrierung
6.6. Registrierung Dies ist werkseitig eingestellt. Wenn die AP-Höchstgrenze nicht registriert ist, fragen Sie nach dem Service-Support für den Registrierungscode. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden www.assmann.com Assmann Electronic GmbH...
