Inhaltszusammenfassung für Gewa BigJack IR-6SP

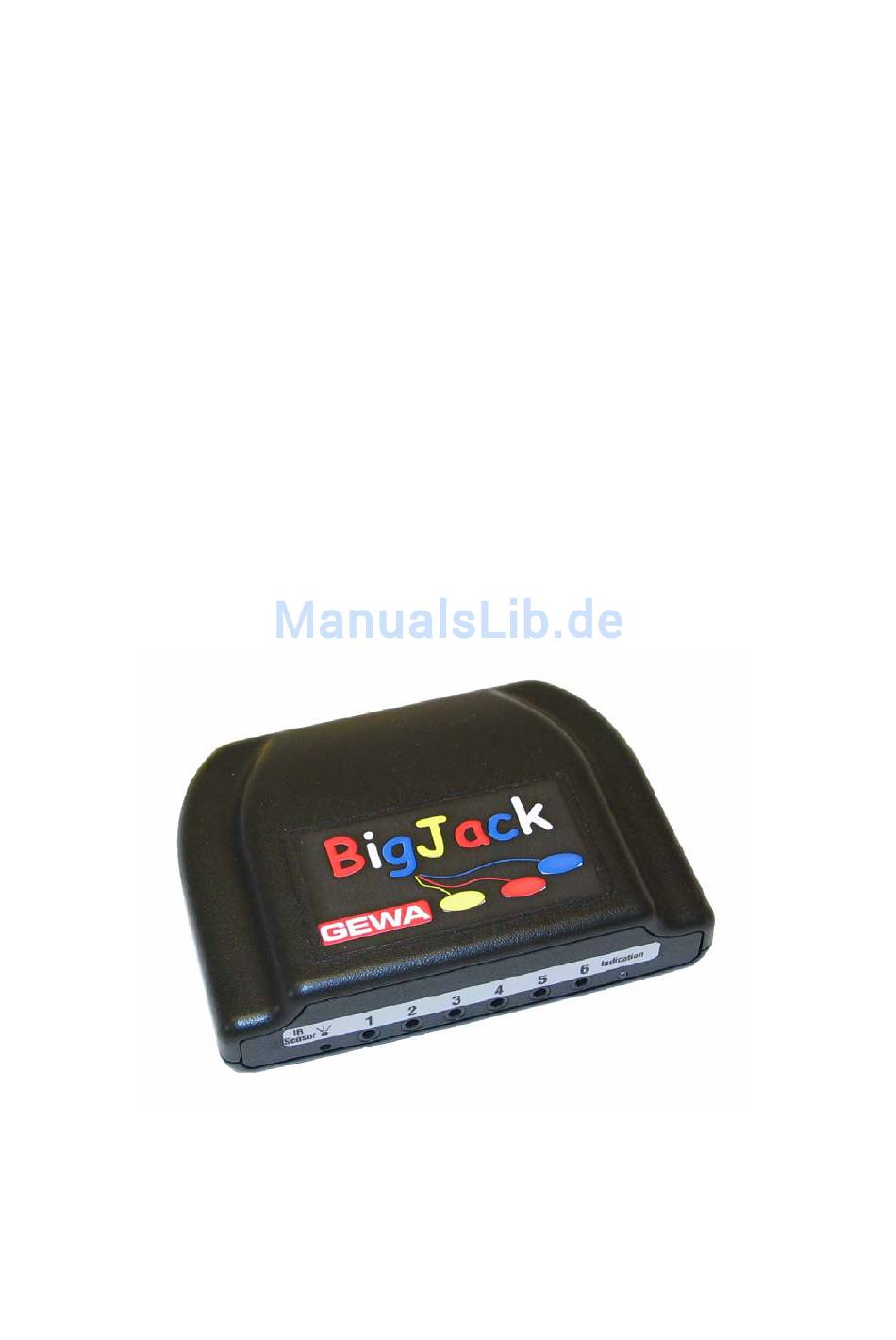

  • Seite 1 Manual BigJack IR-6SP Manual BigJack IR-6SP Manual BigJack IR-6SP...
  • Seite 3 DE MANUAL BIGJACK IR-6SP ............24 ......................24 INLEITUNG ..................24 LLGEMEIN ÜBER Zeichenerklärung....................25 ....................26 ATTERIEN EINSETZEN ....................27 ROGRAMMIERUNG Einlernen von IR- Code von einer anderen Fernsteuerung......... 27 Wiederherstellung zur Grundeinstellung ............. 29 Einstellung des akustischen Signals ..............29 Einstellung der Anschlagsverzögerung ..............

  • Seite 24: De Manual Bigjack Ir-6Sp

    Manual BigJack IR-6SP Einleitung BigJack ist ein großer und robuster IR- Sender, woran Sie äußere Funktionsschalter anschließen können. Außerdem ist er programmierbar, so daß Sie IR- Code von anderen Fernsteuerungen wie z.B. TV, Video, Stereo und Spielsachen „einlernen“ können. Der Sender ist besonders geeignet für Personen mit kognitiven und motorischen Behinderungen, wobei große und deutliche Funktionsschalter die...

  • Seite 25: Zeichenerklärung

    Das Bild zeigt die verschiedenen Bezeichnungen und Funktionen, die im Text genannt werden. Fig. 1 Funktionstasten1-6 Programmierknopf Rote und grüne (Reset) Indikatorlampen Fig. 2 IR-Sensor 1 2 3 4 5 6 Sensor Indication Eingänge 1-6 für äußere Indikatorlampe Funktionstasten Der BigJack wird mit folgenden Grundeinstellungen ausgeliefert: •...

  • Seite 26: Batterien Einsetzen

    Batterien einsetzen Lösen Sie die Schrauben gemäß Fig. 3 mit einem Kreuzschraubenzieher. Nehmen Sie danach das Oberteil ab und legen Sie 4 St 1,5V Alkaline Batterien Typ LR6 entsprechend der Markierung ein. Es ist wichtig, daß Sie Alkaline- Batterien benutzen, weil diese nicht auslaufen und außerdem eine lange Betriebsdauer haben. Abschließend drücken Sie auf den Programmierknopf.

  • Seite 27: Rogrammierung

    Steuern der vielseitigen Funktionen. Dieser Sender wird benutzt zum Einlernern der IR- Kanäle in den BigJack. Andere Geräte wie Lampen, Gegensprechanlagen, Telefone und Türantriebe besitzen keine Fernsteuerungen. Gewa AB bietet Lösungen an, die es ermöglichen auch diese Geräte zu steuern. In diesem Fall nehmen Sie bitte Kontakt mit Gewa AB oder deren Wiederverkäufer auf.
  • Seite 28 Fig. 5 Programmierknopf IR-Sensor Grüne und rote Indikatorlampe Fremdsender für z.B. TV, Video, Stereo. 1. Drücken Sie kurz die Taste auf BigJack wo der IR- Kanal gespeichert werden soll. Die rote und grüne Indikatorlampe leuchten nun mit festem Schein. 2. Drücken und halten Sie die Taste auf dem Fremdsender, die eingelernt werden soll.

  • Seite 29: Wiederherstellung Zur Grundeinstellung

    Wiederherstellung zur Grundeinstellung Bei BigJack besteht die Möglichkeit alle Tasten und Einstellung mit folgenden Werten wieder in die Grundeinstellung zurück zu setzen: • Akustisches Signal auf den Wert 3. • Die Anschlagsverzögerung auf den Wert 1, keine Verzögerung. • GewaLink Kanäle 16-21 werden auf die Tasten 1-6 gelegt. Zur Wiederherstellung verfahren Sie folgendermaßen: 1.

  • Seite 30: Einstellung Der Anschlagsverzögerung

    Einstellung der Anschlagsverzögerung Bei BigJack besteht die Möglichkeit eine Anschlagsverzögerung der Tasten und Funktionsschaltern einzustellen. Also die Zeit, in der die Taste gedrückt wird bis die Funktion geschieht. Die Anschlagsverzögerung kann in 6 Schritten eingestellt werden = keine Anschlagsverzögerung und = maximale Anschlagsverzögerung (0,5 Sek.).

  • Seite 31: Äußere Funktionstasten

    4. Drücke auf gleichzeitig. 5. Drücke auf 6. Wähle die Taste, worauf die Sequenz gespeichert werden soll (nicht die Tasten 5 oder 6). Die Indikatorlampe auf der Taste 1 blinkt grün beim Beenden des Vorgangs. Kurzfassung Sequenz einlernen: , drücke Sequenz , wähle Platz für die Sequenz.

  • Seite 32: Kurzfassungen Gesammelt

    Kurzfassungen gesammelt Kanäle einlernen Einlernen: , wähle Taste auf BigJack, drücke auf Fremdsender, beende mit Einstellung der Anschlagsverzögerung = keine Anschlagsverzögerung und = maximale Anschlagsverzögerung Grundeinstellung = keine Anschlagsverzögerung. Wiederherstellung zur Grundeinstellung Einstellung des akustischen Signals = kein Signal und = maximale Lautstärke.

  • Seite 33: Ubehör

    Zubehör Zubehör im Lieferungsumfang Anzahl Art. Nr Bezeichnung Beschreibung 1 St ------- Aufzeichnungsbogen A4-Bogen für Notizen der BigJack eingelernten Kanäle Übriges Zubehör für BigJack Art. Nr Bezeichnung Beschreibung 8362 Batterie LR6 1,5 V Alkaline...

  • Seite 34: Technische Daten

    Technische Daten ca 10 µA Stromverbrauch in Ruhestellung: Stromverbrauch bei Sendung: ca 35 mA (GewaLink-Kanal) Batterielebensdauer: ca 2 Jahre (200 Sek. Sendung/Tag mit GewaLink-Kanal) Programmierplätze: Druckkraft auf Tastatur: ca 1,5 N (150 gr) Reichweite: 20-30 m (GewaLink-Kanäle) Abmessungen (L x B x H): 140 x 100 x 38 mm Gewicht inkl.

  • Seite 35: Konformitätserklärung Zum Medizinproduktegesetz

    Konformitätserklärung zum Medizinproduktegesetz IR-6SP BigJack wird als ein technisches Hilfsmittel für Behinderte vermarktet und entspricht den Ansprüchen des Medizinproduktegesetzes 93/42/EWG, einschließlich den Anforderungen der EMV und der elektrischen Sicherheit.
  • Seite 36 Gewa AB 92, SE-191 22 S OLLENTUNA WEDEN : +46 (0)8-594 694 00 • F : +46 (0)8-594 694 19 : info@gewa.se • W : www.gewa.se MAIL Art.no: 808263. Doc: IR-6SP Big Jack SE, GB, DE. Ver: C. Date: 2006-01-23.
