IPAS PowerBlock Serie Bedien-Und Montageanleitung Seite 2
Abtastspannung
Gemeinsamer
Eingang:
Eingangsstrom
Pro Eingang:
Schutz
Max. Kabellänge
Für binäre und
analoge Eingänge:
Verbindungen
Schraubklemmblock:
Anzugsdrehmoment
für Klemmschraube:
ALLGEMEINE DATEN
Bedien- und
Programmiertaste:
Anzeige-
elemente
LED, rot:
8 Taster: (zur man.
Kanal-Steuerung)
8 x LEDs:
Mechanische
REG Gehäuse 4TE:
Daten
Breite:
Höhe:
Länge:
Gewicht:
Montage:
Elektrische
Verschmutzungsgrad:
Sicherheit
Schutzart:*
Schutzklasse:**
Überspannungs-
kategorie:
KNX Bus:
EMV-
Erfüllt:
Anforderungen
Umwelt-
Klimabeständigkeit:
bedingungen
Umgebungsbeding-
ungen im Betrieb:
Lagertemperatur:
Transporttemperatur:
Rel. Feuchte:
(nicht kondensierend)
Approbation
KNX registriert:
CE-Kennzeich-
gemäß EMV-
nung
Richtlinie:
* (nach EN 60529); ** (nach IEC 1140)

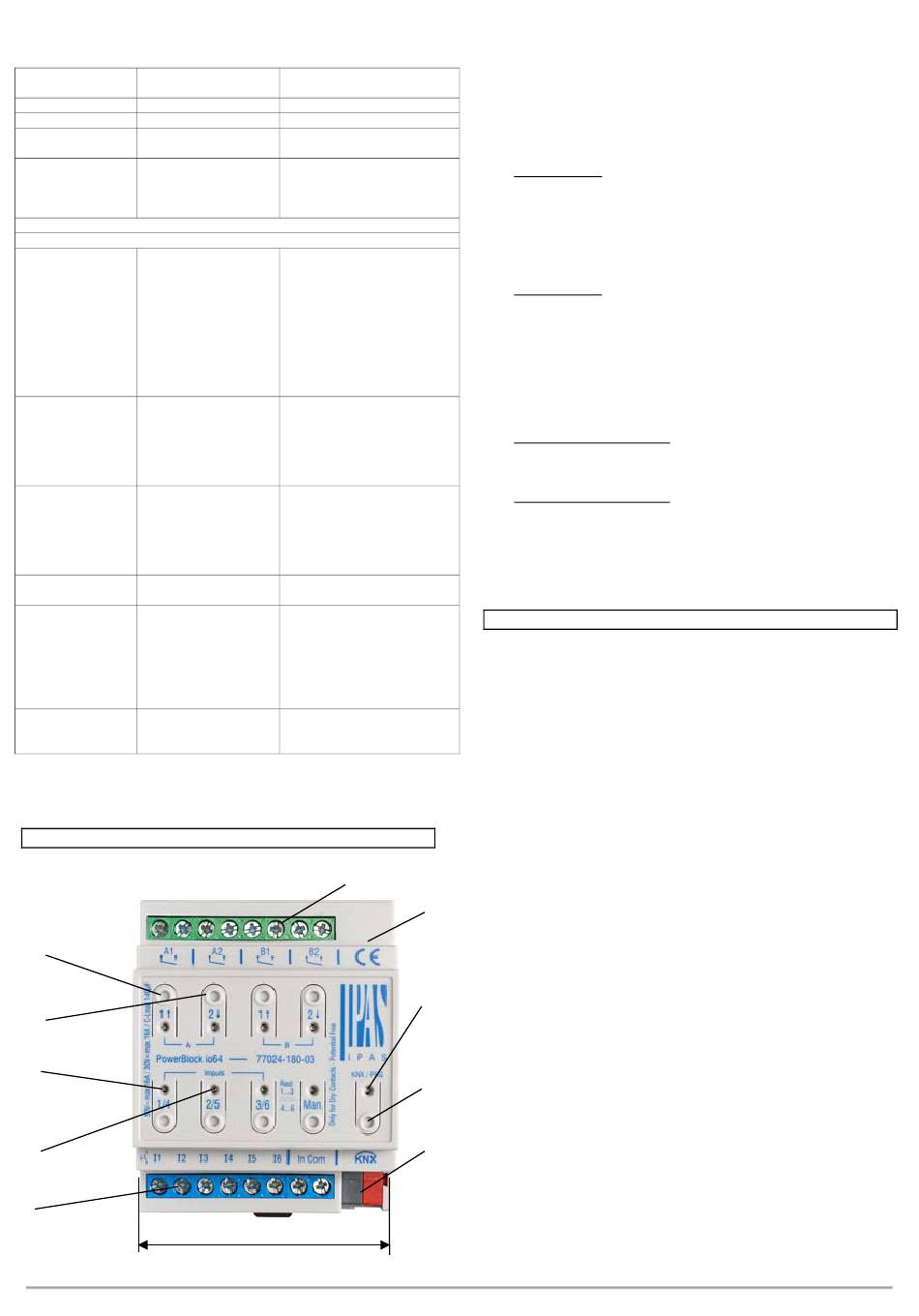

Lage- und Funktion der Anzeige- und Bedienelemente
6.1
6.2
7.1
7.2
8
BMA_77024-io64-03_Rev2_de
3,3 V
0,3mA
Kurzschlussfest
40m
max. 6mm² Ø
eindrähtig,mehrdrähtig
Maximal 0.6 Nm
Zur Vergabe der
physikalischen Adresse.
Anzeige Adressiermodus
Schaltet Ausgänge, bewegt
Auf/Ab Kanäle, Auswahl
Lüftergeschwindigkeit,
schalten der Ventilausgänge
Anzeige der aktiven
Ausgänge/Kanäle
Kunststoff ABS – V0
72 mm
58 mm
90 mm
235 g
auf DIN-Normschiene
2
IP20
III
III
SELV DC 30V
EMC directive 2014/30/EU
EN 50090-2-2
-5°C bis +45°C
-25°C bis +55°C
-25°C bis +70°C
5 % bis 93 %
Ja
(Wohn- und Zweckbau),
Niederspannungsrichtlinie
5
72 mm / 4 DIN RAIL
IPAS GmbH, Hölscherstraße 27, D-47167 Duisburg
1: KNX Busklemme
2: Programmiertaste
3: Programmier-LED
4: SD-Karten Einschub (nur für den internen Gebrauch)
5: Anschluss Ausgang: Kanal A, B
6.1: Handsteuerung (Siehe Anhang 1)
Jalousien Kanal:
- Betätigung, lang: Aufwärtsbewegung (LED blinkt während der
Aufwärtsbewegung
- Betätigung, kurz: Stopp/Schritt
Binärer Kanal:
- Betätigung, kurz: Umschalten Ausgang AN/AUS
6.2: Handsteuerung (Siehe Anhang 1)
Jalousien Kanal:
- Betätigung, lang: Abwärtsbewegung (LED blinkt während der
Abwärtsbewegung
- Betätigung, kurz: Stopp/Schritt
Binärer Kanal:
- Betätigung, kurz: Umschalten Ausgang AN/AUS
Binäreingang: "Handbetrieb" / "Eingang 1..3 ODER Eingang 4...6
Bereichsstatus-Wahlschalter"
7.1: LED Ausgang/Kanal Status
Binärer Kanal: LED AN = Ausgang AN, LED AUS = Ausgang AUS.
Jalousien: LED blinkt während der AUF-Bewegung
7.2: LED Ausgang/Kanal Status
Binärer Kanal: LED AN = Ausgang AN, LED AUS = Ausgang AUS.
Jalousien: LED blinkt während der AB-Bewegung
8: Eingänge Anschlussklemmenblock
Montage und Verdrahtung
Als REG-Gerät ist der Aktor direkt zur Montage in Verteilern und
Wanddosen auf 35 mm Normschienen geeignet.
Für die Montage muss das Gerät von Oben, abgewinkelt auf die
Tragschiene eingeschnappt werden.
Es ist sicherzustellen, dass die Sicherheitsverriegelung an der
Unterseite des Geräts einrastet und das Gerät fest mit der Schiene
verbunden ist. Um das Gerät zu demontieren, kann die
Sicherheitsverriegelung mit einem geeigneten Werkzeug, nach unten
herausgezogen werden. Das Gerät lässt sich anschließend von der
Schiene entfernen.
Nachdem das Gerät montiert ist, können die Leitungen für Ausgänge
an den oberen und unteren Anschlüssen angeschlossen werden. Es
ist darauf zu achten, dass eine deutliche Kennzeichnung gewährleistet
ist.
4
Zum Anschluss der KNX-Leitung ist eine Standardbusklemme in die
entsprechende Klemmenaufnahme am Gerät eingesteckt. Zwischen
der KNX-Installation und der Netzspannung ist eine doppelte
Basisisolierung sicherzustellen. Die Adern der KNX-Leitung sind zu
diesem Zweck zusätzlich bis zur Busklemme mit dem beiliegenden
Schrumpfschlauch zu isolieren.
3
Bitte stellen Sie sicher, dass die Verlegung der Leitungen mit einem
ausreichenden Abstand zwischen den Ein- und Ausgängen erfolgt.
2
1
