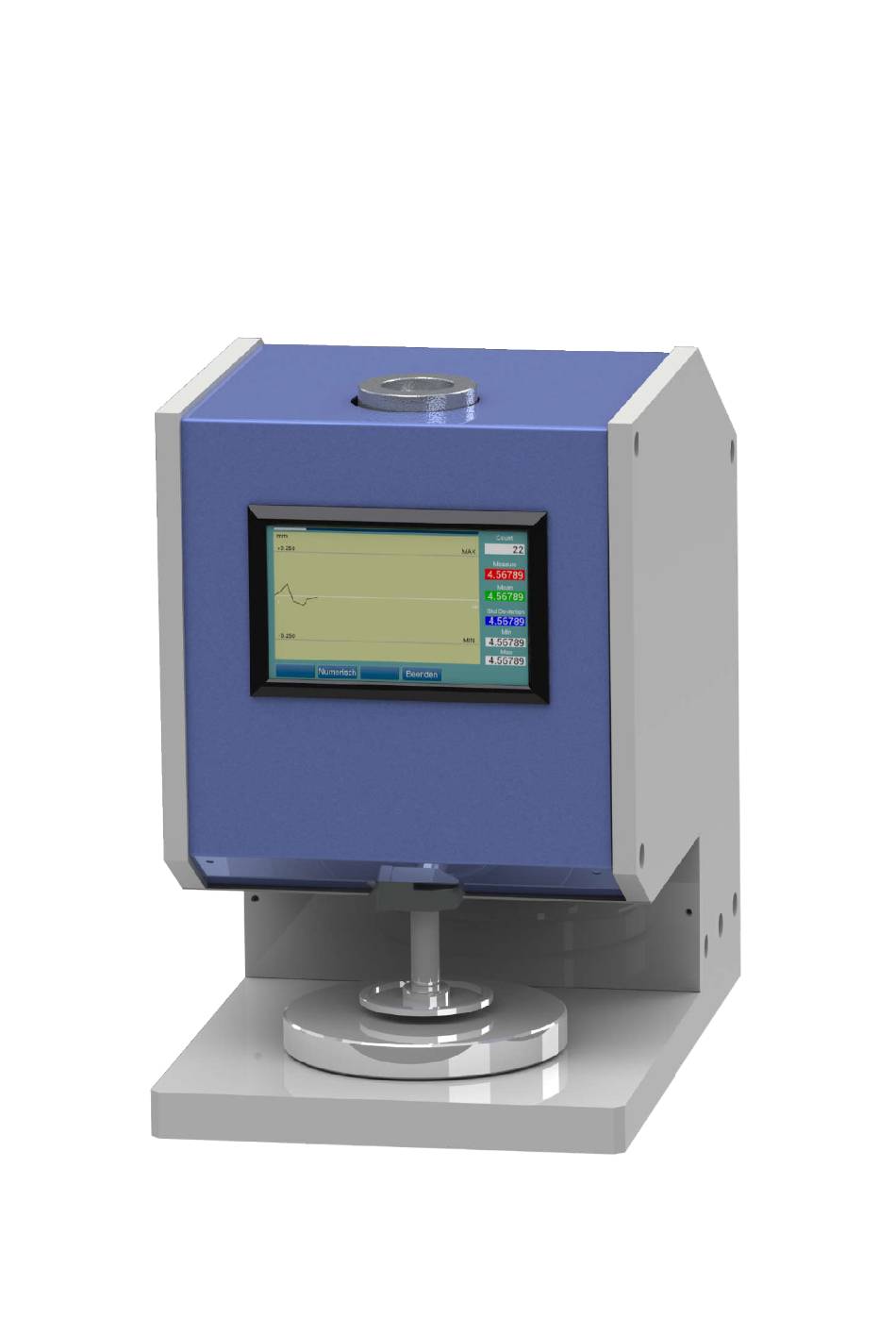

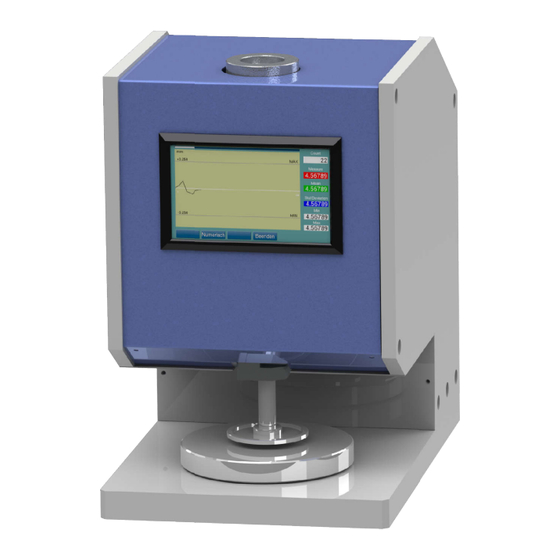

- Seite 1 Bedienungsanleitung (V1.05.03) Universal Universal-Dickenmessgerät Dickenmessgerät Modellreihe DM Modellreihe DM 201 - 1 -...
-
Seite 2: Inhaltsverzeichnis
NHALT 1. Gewährleistung und Haftung 1.1 Hinweise in der Bedienungsanleitung 1.2 Verpflichtung des Betreibers 1.3 Verpflichtung des Personals 1.4 Informelle Sicherheits-Maßnahmen 1.5 Ausbildung des Personals 1.6 Bestimmungsgemäße Verwendung 1.7 Gefahren im Umgang mit dem Gerät 1.8 Urheberrecht 1.9 Konformitätserklärung, RoHs II und WEEE-Registrierung 2. -
Seite 3: Gewährleistung Und Haftung
1. G EWÄHRLEISTUNG UND AFTUNG Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für Dickenmessgeräte 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: - Nicht bestimmungsgemäße Verwendung des Gerätes. -
Seite 4: Informelle Sicherheits-Maßnahmen
Diese Bedienungsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorschriften und Hinweise, die nur mit der vollständigen Quellenangabe nach schriftlicher Genehmigung durch die Firma Wolf Messtechnik GmbH vervielfältigt werden dürfen. Zuwiderhandlungen können strafrechtliche Folgen nach sich ziehen. 1.9 EU - Konformitäts - Erklärung Das Gerät entspricht den Anforderungen der EU-Richtlinie 2004/108/EG... -
Seite 5: Inbetriebnahme
EDIENUNG Arbeit mit dem Grafikdisplay mit Touchpanel Der DM 2010 ist mit einem resistiven Touchscreen ausgestattet. Das Display besteht aus Kunststoff und darf nicht mit harten Gegenständen in Berührung kommen. Die Oberflächen können mit einem weichen Tuch ohne Verwendung von Lösungsmitteln gereinigt werden. -
Seite 6: Menü
3.2.1 Menü Hier befindet sich der Zugang zu den möglichen Einstellungen. Diese sind üb Hier befindet sich der Zugang zu den möglichen Einstellungen. Diese sind übersichtlich auf einer Seite ersichtlich auf einer Seite angeordnet und können direkt angewählt werden. Numerische Eingaben erfolgen komfortabel mittels angeordnet und können direkt angewählt werden. - Seite 7 Farbstiel = Einstellung der Farben für Hintergrund / Tasten und Schriften Die Konfiguration ermöglicht zwei Farbstile zu definieren. Die Einstellungen werden im Setup einmal als „Farben Tag“ und als „Farben Nacht“ bezeichnet. Die Einstellungen werden sofort wirksam. Es lassen sich Hintergrund- und die Schalterfarbe ändern.
-
Seite 8: Numerische Eingabe
3.2.1.1 Numerische Eingabe Die numerische Eingabe setzt sich aus den Schaltern Die numerische Eingabe setzt sich aus den Schaltern Setzen / < / > / Beenden, einem Zahlenblock und der , einem Zahlenblock und der Parameteranzeige zusammen. Die Bedeutung der Schalter: Parameteranzeige zusammen. -
Seite 9: Prüfkraft / Prüfdruck Einstellen
4.1.2 Kontrolle bzw. Wechsel des korrektenMessfühler (entsprechend der anzuwendenden Norm) 4.1.2.1 Wechsel des Messfühlers 1. Den Stempel nach unten fahren und gerät ausschalten. - dafür betätigen sie bitte die Taste " Null ". Wenn der Taster auf dem Tisch auf liegt schalten sie bitte das Gerät aus. 2. -
Seite 10: Automatik Messung
4.2 Automatik Messung Betätigen sie Auto Die automatischen Messung wird direkt gestartet. Ein Untermenü mit Skal. Y / Skal. X / Numerisch / Beenden steuert die grafische Anzeige oder dient zum Stoppen der Messung. Ein paar Worte zur grafischen Darstellung Die in der Konfiguration definierten Min/Max-Grenzen bestimmen die Skalierung und damit die grafische Darstellung. -
Seite 11: Manuelles Messen
4.3 Manuelles Messen Betätigen sie Manuell Hier befindet sich der Zugang zur manuellen Messung. Mit Start (oder mit Betätigung des Fußschalters) löst man die einzelne Messung aus. Die Anzeige erfolgt dabei grafisch und numerisch. Die Skalierung arbeitet wie bei der automatischen Messung beschrieben. Zurück ins Hauptmenü gelangt man mit „Beenden“. CHALTER . -
Seite 12: Bediensoftware Pro
5. B EDIENSOFTWARE Name Erläuterung Connection Port Port Nummer der virtuellen seriellen Schnittstelle (VCOM) COM Settings Ausgaben der virtuellen seriellen Schnittstelle ein- und ausblenden Connect Verbindung zum Gerät herstellen: USB-HID Interface Disconnect Verbindungen Trennen Ausgaben der virtuellen seriellen Schnittstelle Macro Read Buffer Lesen des Geräte Messwertspeichers Messwerte grafisch anzeigen... -
Seite 13: Fehlermeldungen
− ) − 1 Min/Max Minimum/Maximum der Messreihe Chart Messwerte grafisch anzeigen Abszisse: Nummer der Messung Ordinate: Messwert Mittelwert und Sigma ToolTip-Funktion Mauscursor über Datenpunkt zeigt Messwert an Save Abspeichern der Messwerte in einer CSV-Datei 6. F EHLERMELDUNGEN Pos. Fehler Ausgabe an Schnittstelle Keine Kommunikation zur Messuhr „Fehler 100“... -
Seite 14: Installation Des Usb-Treibers Für Die Virtuelle Serielle Schnittstelle
7.2 Installation des USB-Treibers für die virtuelle serielle Schnittstelle Dieser Treiber wird für Windows 7 benötigt, wenn die seriell ausgegeben Messwerte eingelesen werden sollen. Der Teiber bildet eine serielle Schnittstelle im PC nach. Vorgehen Geräte-Manager starten (Start Sucheingabe: „Geräte-Manager“) Nicht verbundenes Gerät suchen mit [www.gett.de] Treiber aktualisieren, Suchordner vorgeben ..\Treiber_USB_VirtuellCOM\st-link_009_ST_Link2_usbdrv Installation des Treibers bestätigen... -
Seite 15: Protokoll
7.5 Protokoll ASCII Zeichen Frame UNIT Ende Zeichenstrom 0x0A Frame ANZ Frame IST Frame MWT Frame STW Frame STW Ende Zeichenstrom 0x0A usw. 7.5.1 Bespiel eines Datenmitschnitts 7.5.1 Bespiel eines Datenmitschnitts (Terminalprogramm) - 15 -... -
Seite 16: Softwareupdate Des Messgerätes
8. S OFTWAREUPDATE DES ESSGERÄTES Mit dem Programm „GETT USB FW Updater“ kann das Messgerät neu programmiert werden. Das Programmiertool aktiviert den USB-Bootloader. Anschließend wird die Steuerplatine neu programmiert. 8.1 Installieren des Programmiertools für das Softwareupdate Start des Installationsprogramms (setup.exe), welches sichauf dem Datenträgerbefindet \GETT USB FW Updater 8.2 Programmieren Bevor man die neue Firmware überträgt, muss die aktuellen Einstellungen gespeichert werden. -
Seite 17: Technische Parameter
ONTAKT ERVICE WOLF MESSTECHNIK GmbH Am St.-Niclas-Schacht 13 09599 Freiberg Germany Phone + 49 (0) 3731 781237 + 49 (0) 3731 781238 e-mail: verkauf@wolf-messtechnik.com Internet: https://www.wolf-messtechnik.com https://www.dickenmesser.de - 17 -...
