Sentera Controls GTH Serie Montage- Und Bedienungsanleitung Seite 9

GTH
TEMPERATURABHÄNGIGER
TRAFO-DREHZAHLREGLER

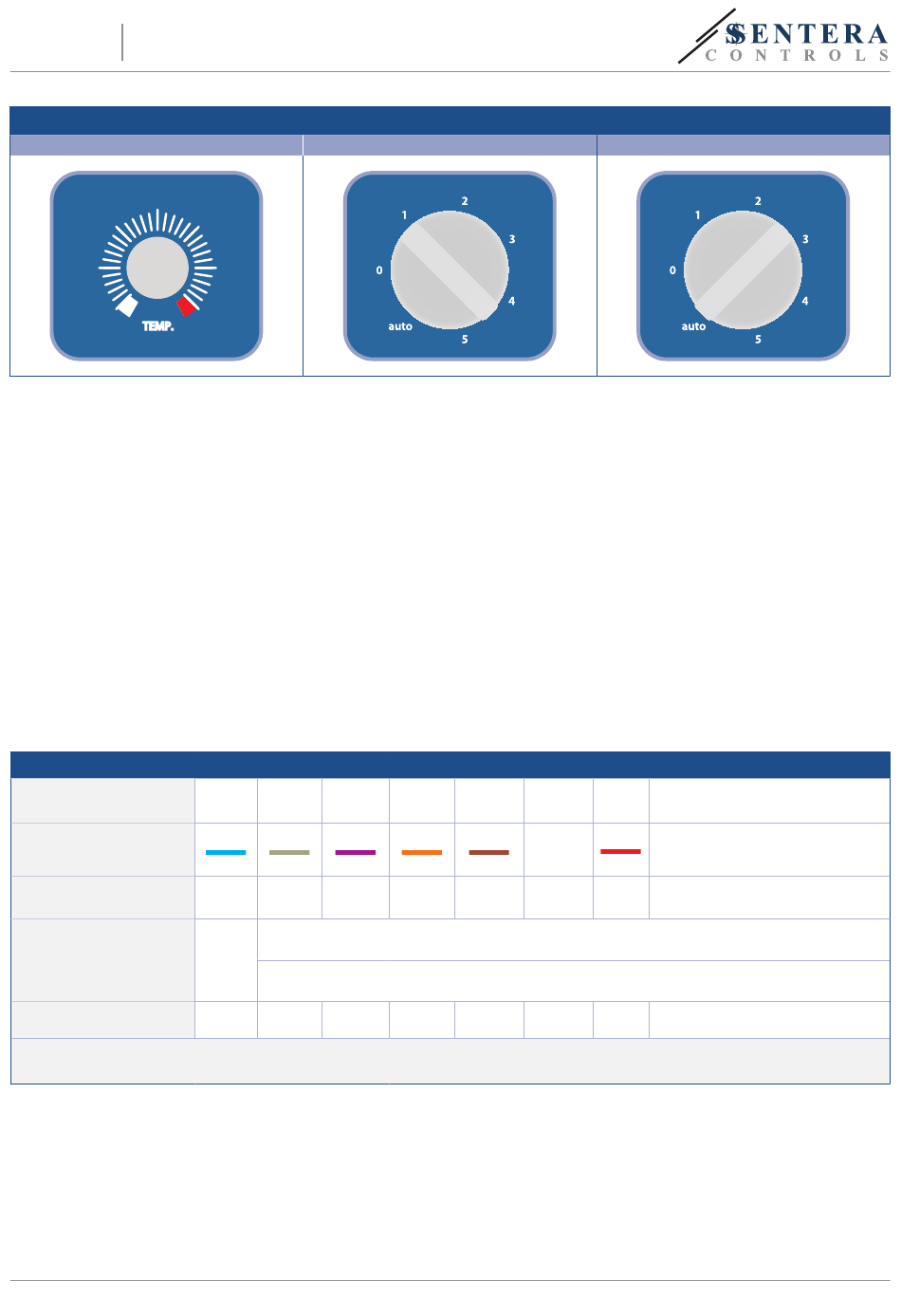

Fig. 5 Knopfpositionen
a. Auswahl Temperatursollwert
20°
15°
10°
5°
TEMP.
Tabelle 1 Ausgangsspannung
Position Knopf
Kabel
Geregelter Ausgang
[VAC]**
Ungeregelter Ausgang
[VAC]
Geschwindigkeit
*Verfügbar, aber nicht angeschlossen.
** Im Heizmodus wird der Motor deaktiviert, wenn T > TS. Im Kühlmodus,wird der Motor deaktiviert, wenn T < TS.
MIW-GTH-DE-000 - 03 / 08 / 20
b. Handbetrieb
20°
25°
15° 25°
30°
10° 30°
5° 35°
35°
TEMP.
4.1 Handbetrieb
Im Handbetrieb kann die Drehzahl manuell über den Positionsschalter
(Position 1 - 5) gewählt werden. Im Heizmodus wird der Motor mit der
gewählten Drehzahl aktiviert, wenn die gemessene Temperatur niedriger
als die eingestellte Temperatur ist. Sobald die gemessene Temperatur
die eingestellte Temperatur überschreitet, wird der Motor deaktiviert. Im
Kühlbetrieb ist der Motor aktiviert, solange die gemessene Temperatur
höher als die eingestellte Temperatur ist. Der ungeregelte Ausgang wird
aktiviert (230 VAC), solange der Motor eingeschaltet ist. Die standard
Konfiguration der Ausgangsspannungen finden Sie in der Tabelle 1 unten.
*Falls mehr als 5 Ausgangsspannungen verfügbar sind, ist es möglich die 5
Stufen anzupassen durch Anpassung der internen Verdrahtung.
4.2 Automatikbetrieb
Wenn Sie Automatikbetrieb gewählt haben, ändert der Regler
automatisch die fünf Geschwindigkeiten gemäss dem Temperatursollwert
eingestellt über das Temperaturpotentiometer (Fig. 5a) Die
Geschwindigkeit ändert durch Erhöhung / Senkung der Temperatur mit
1°C.
0 1 2
0 80 110
0
OFF Low Low
(AUS) (niedrig) (niedrig)
20°
15°
10°
5°
TEMP.
3 4 -
-
140 170 190*
Heizmodus:
0 VAC wenn Temperatur > Temperatur-Sollwert
230 VAC wenn Temperatur < Temperatur-Sollwert
Kühlmodus:
0 VAC wenn Temperatur < Temperatur-Sollwert
230 VAC wenn Temperatur > Temperatur-Sollwert
High
Medium Medium
(hoch)
www.sentera.eu
c. Automatikbetrieb
25°
30°
35°
5 Automatikbetrieb
230 Gemäss dem Temperatursollwert
High Gemäss der gemessenen
(hoch) Temperatur
9 - 11
