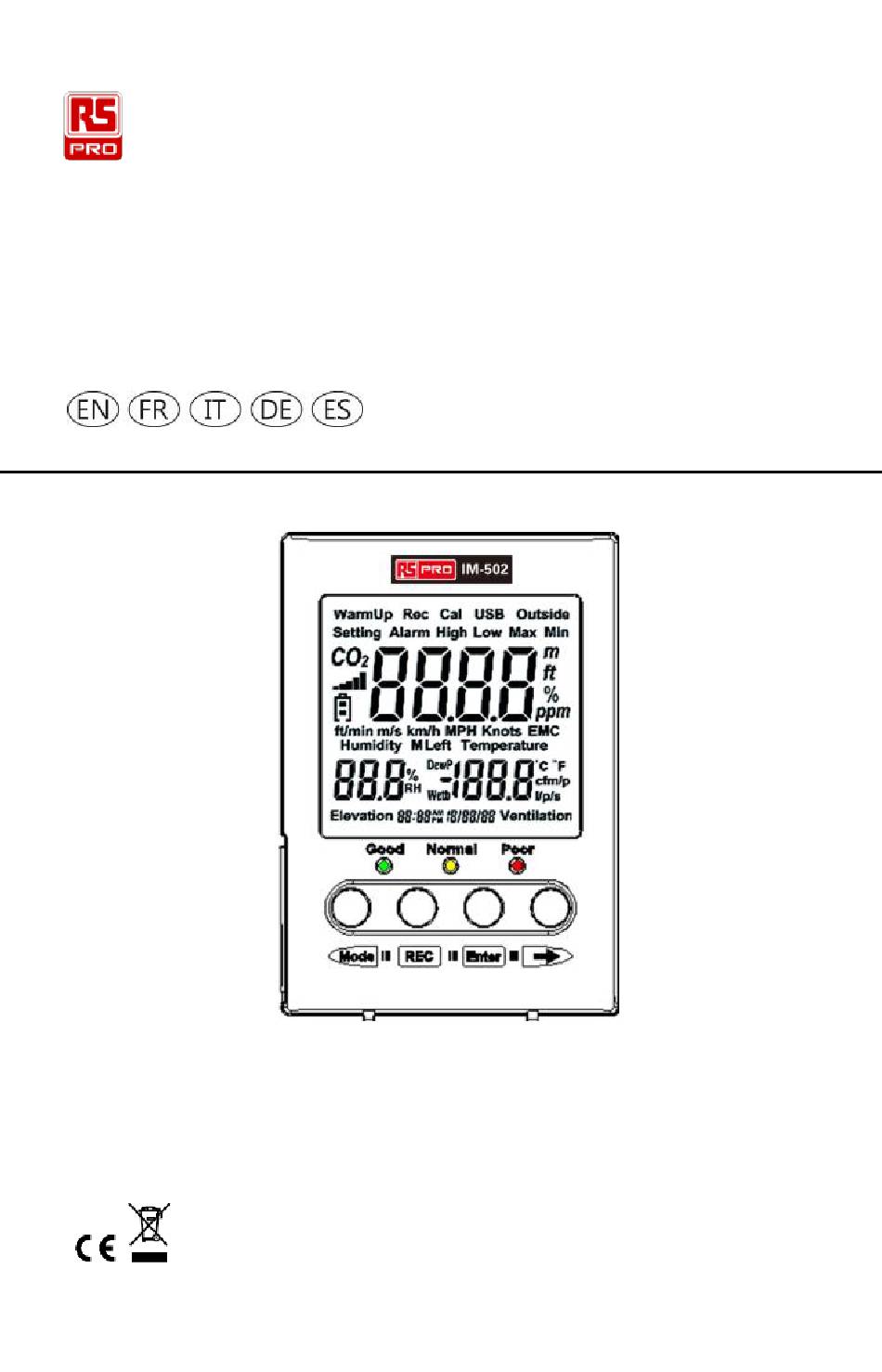

RS Pro IM-502 Bedienungsanleitung
Desktop indoor air quality (iaq) monitor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für RS Pro IM-502
- Seite 43 Bedienungsanleitung IM-502 Tischgerät zur Ü berwachung der Raumluftqualität...
- Seite 44 Ü berwachungsgerät fü r Raumluftqualität/Deutsch Inhalt Einführung DE-2 Merkmale DE-2 Allgemeine Daten DE-2 Beschreibung des Geräts DE-4 Sicherheit DE-4 Betrieb DE-5 Softwareinstallation DE-10 Eingeschränkte Garantie DE-12 Kontaktinformationen DE-13 2016-10-17 V001 DE-1...
-
Seite 45: Einführung
Ü berwachungsgerät fü r Raumluftqualität/Deutsch Einfü hrung: Das Gerät IM-502 ist ein Tischgerät zur Ü berwachung der Raumluftqualität, das den Anteil an Kohlendioxid, die relative Luftfeuchtigkeit, die Lufttemperatur und die Belüftungsrate misst. Merkmale: Nichtdispersiver Infrarotsensor (NDIR-Sensor) für CO garantiert langzeitliche Stabilität und Lebensdauer. - Seite 46 Ü berwachungsgerät fü r Raumluftqualität/Deutsch Zubehör: Bedienungsanleitung, Netzteil und 5-pol. USB-Kabel. Messbereich und Präzision: Kohlendioxid: Sensortyp: Nichtdispersives Infrarot (NDIR) Messbereich: 0 bis 9999 ppm Präzision: ±5 % Ablesewert oder ±75 ppm (0 – 2000 ppm) Auflösung: ±1 ppm Erreicht 90 % in ungefähr 2 Ansprechzeit: Minuten...
-
Seite 47: Beschreibung Des Geräts
Ü berwachungsgerät fü r Raumluftqualität/Deutsch Beschreibung des Geräts: 1. LCD-Monitor 7. Anzeige der 2. Modus-/Links-Taste -Konzentration; normal 3. Datenlogger-Taste 8. Anzeige der 4. Eingabetaste -Konzentration; 5. Rechts-Taste schlecht 6. Anzeige der 9. Rücksetztaste -Konzentration; gut 10. USB-Anschluss 11. Anschluss für externe Stromversorgung Sicherheit: VORSICHT... -
Seite 48: Betrieb
Ü berwachungsgerät fü r Raumluftqualität/Deutsch Nicht in Umgebungen benutzen, in denen entzündliche Gase vorhanden sind, oder in feuchten Umgebungen. Höhe über NN: Max. 2000 m. Das Gerät ist nur für den Betrieb in Innenräumen vorgesehen. Das Messgerät ist für eine Verwendung in Umgebungen der Verschmutzungsklasse 2 ausgelegt. - Seite 49 Ü berwachungsgerät fü r Raumluftqualität/Deutsch L/P/S-Belüftung CFM/P-Belüftung Minimalwert Maximalwert sicherer, effektiver Prozentanteil ℃. Aufzeichnen (REC) Halten Sie die Taste so lange gedrückt, bis „Rec“ (Aufzeichnen) auf dem Display erscheint und die automatische Aufzeichnungsfunktion damit aktiviert wird. Während der Aufzeichnung werden der Messwert, die Einstellungsfunktion und die USB-Verbindung angezeigt.
- Seite 50 Ü berwachungsgerät fü r Raumluftqualität/Deutsch 1. 12-/24-Stundenmodus: Rufen Sie den Stundenmodus mit der Taste auf. Mit der Taste oder wählen Sie das 12- oder 24-Stundenformat aus. Mit der Taste speichern Sie Ihre Einstellung und beenden den Vorgang. Drücken Sie die Taste , um zur nächsten Einstellung überzugehen, oder halten Sie die Tasten...
- Seite 51 Ü berwachungsgerät fü r Raumluftqualität/Deutsch Drücken Sie die Taste , um zur nächsten Einstellung überzugehen, oder halten Sie die Tasten gleichzeitig 2 Sekunden lang gedrückt, um die Funktionseinstellung zu beenden. 4. Alarm bei hohem CO -Wert: Mit der Taste rufen Sie die Alarmeinstellung bei hohem CO -Wert auf, wobei die erste Ziffer blinkt.
- Seite 52 Ü berwachungsgerät fü r Raumluftqualität/Deutsch 6. CO -Konzentration im Freien: Mit der Taste rufen Sie die Einstellung der CO -Konzentration im Freien auf, wobei die erste Ziffer blinkt. Drücken Sie wiederholt die Taste um die gewünschte Ziffer auszuwählen. Mit der Taste oder erhöhen bzw.
- Seite 53 Ü berwachungsgerät fü r Raumluftqualität/Deutsch Belü ftungsformel CFM/P (Zoll/Minute/Person) CFM/P = 10600/(Cs-Co) Cs = CO -Ablesewert, Co = CO -Ablesewert im Freien. L/P/S (Liter/Sekunde/Person) L/P/S = (CFM/P) x 28,32/60 Softwareinstallation Das Paket enthält folgende Gegenstände: CD und USB-Kabel Systemanforderungen: XP / Windows 7 / Windows 8.1 / Windows10 1.
- Seite 54 Ü berwachungsgerät fü r Raumluftqualität/Deutsch 2. Nehmen Sie die CD nach abgeschlossener Installation aus dem PC heraus. 3. Schließ en Sie das Messgerät über das mitgelieferte USB-Kabel an den PC an. 4. Führen Sie die PC-Desktop-Anwendung aus, indem Sie die Desktop-Anwendung (Indoor Air Quality Data Logger.exe) mit der linken Maustaste doppelt anklicken.
-
Seite 55: Eingeschränkte Garantie
Ü berwachungsgerät fü r Raumluftqualität/Deutsch Eingeschränkte Garantie: Der Käufer dieses Messgeräts erhält eine 3-jährige Garantie auf Material- und Herstellungsfehler ab dem Kaufdatum. Während dieser Garantiezeit wird RS Components das defekte Gerät nach einer Prüfung auf Fehler oder Fehlfunktionen nach eigenem Ermessen ersetzen oder reparieren.
