V8 equipment EBEX.2 Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltszusammenfassung für V8 equipment EBEX.2

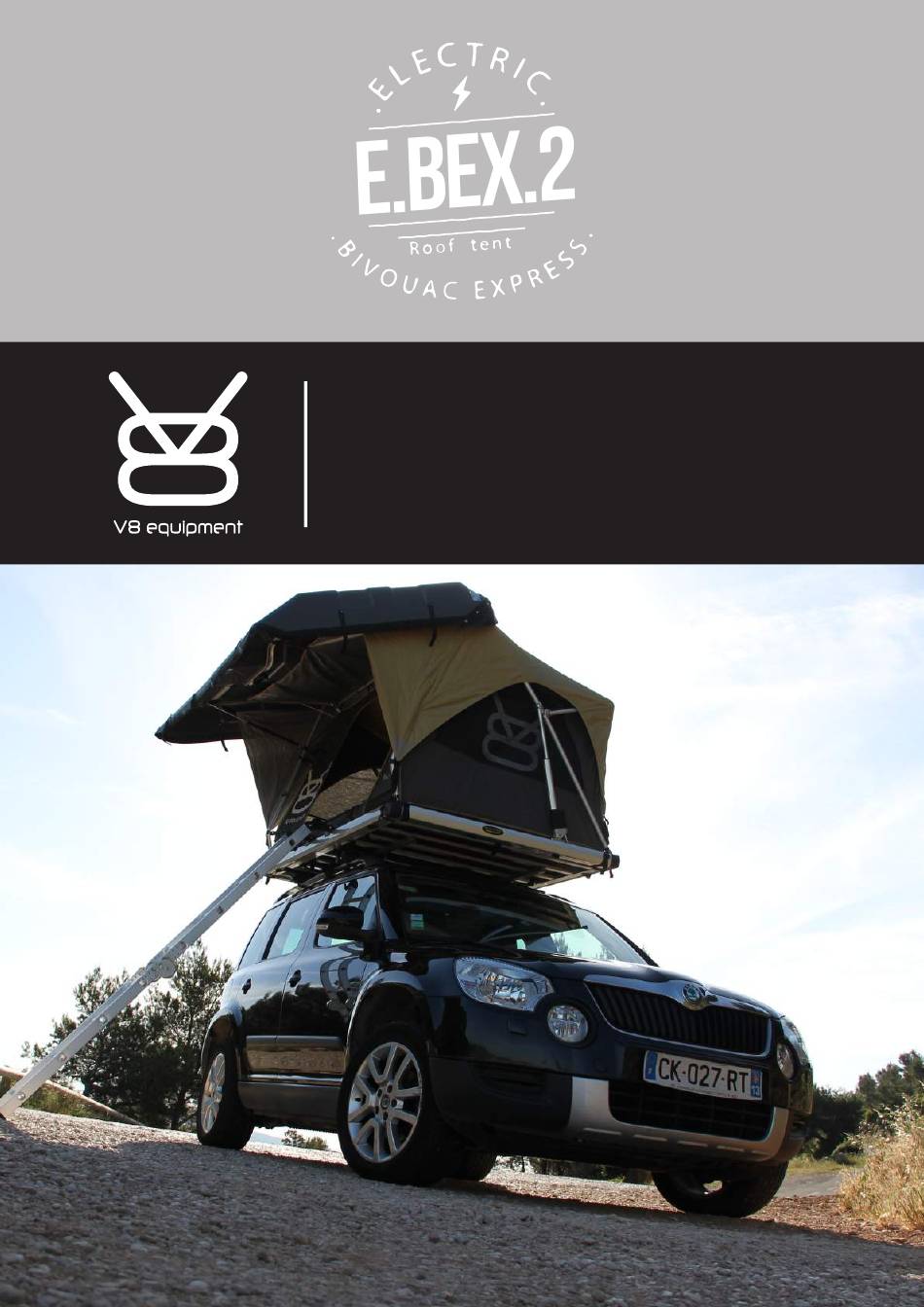

- Seite 1 EBEX.2 Gebrauchsanweisung...
- Seite 2 Inhalt SET UP DES DACHZELTS DACHZELT INSTALLIEREN DACHZELT EINSATZBEREIT MACHEN DACHZELT EINPACKEN TIPPS UND TRICKS WICHTIGE INFORMATIONEN DAS ZELT ÖFFNET SICH NICHT EIN ARM ERSETZEN MERKMALE Scheiben Beschichtete Muttern Accessoires U-förmige Griffe Schlüssel Sechskantschraube Plastikschutz Schrauben M6 Mutter M5 Mutter M8 Flache Scheiben Dichtungsscheiben M8 Mutter...
-
Seite 3: Dachzelt Installieren
Set up des Dachzeltes 1. DACHZELT INSTALLIEREN 1. a) Stellen Sie sicher, dass Sie die richtigen Dachschienen auf Ihrem Autodach installiert haben. 1. b) Die Dachschienen nach Angabe des Herstellers richtig positionieren 1. c) Das Zelt sollte auf der Mitte des Daches positioniert werden. - Seite 4 Set up des Dachzeltes Die 8 hexagonalen M8X50 Schrauben von beiden Seiten in die Schienen gleiten lassen (Bild 1) Mutter Beschichtete Muttern Die Plastiküberzüge auf den Ausseitenseiten der Schienen befestigen. (Bild 2) Bild 2 U-förmige Griffe Schiene Plastikschutz Bild 1 Bild 4 U-förmige Griffe Auf jeder Seite die Schrauben in die Schienen gleiten lassen und die U-förmigen Griffe anbringen.
-
Seite 5: Dachzelt Einsatzbereit Machen
Set up des Dachzeltes DACHZELT EINSATZBEREIT MACHEN Öffnen Sie die Zeltabdeckung und führen Sie das Netzkabel an Ihre 12V-Buchse. Wenn Sie das Netzteil verwenden möchten, um den Motor des Zeltes zu bedienen müssen Sie nur die Ein-Aus-Taste drücken. Dann verbinden Sie DC-Stromleitung 1 und Stromleitung 2, so kann der Motor des Zeltes durch das Netzteil aufgeladen werden. - Seite 6 Set up des Dachzeltes Das Fahrzeug auf flachem Untergrund parkieren und die Schlaufen der Leiter öffnen. Für den nächsten Schritt müssen alle Schnallen geöffnet sein. Stellen Sie sicher, dass der Strom zwischen Ihrem Fahrzeug und dem Zelt eingestellt ist, drücken Sie die UP-Taste auf der Fernbedienung, um Ihr Zelt bereitzustellen.
- Seite 7 Set up des Dachzeltes Die Leiter entfaltet sich in 2 Schritten 2. g) 2. h) Die Leiter blockiert sich automatisch Klettern Sie die Leiter hinauf, um das Dach zu öffnen, 2. i) schieben Sie das Dach sanft nach oben. Die Hydraulik unterstützt Sie dabei. 2.
-
Seite 8: Zelt Einpacken
Set up des Dachzeltes 3. ZELT EINPACKEN 3. a) Achten Sie darauf, Ihr Zelt zu belüften, bevor Sie es falten. Schliessen Sie dann die Reissverschlussöffnungen. Drücken Sie das harte Dach, um es nach unten zu kippen. 3. b) Ziehen Sie die 2 Metallbeine hoch, um die Leiter zu entriegeln. - Seite 9 Set up des Dachzeltes Die Leiter sanft nach oben stossen, so dass sie sich faltet Die Leiter auf dem harten Dach befestigen Stellen Sie sicher, dass der Strom zwischen Ihrem Fahrzeug und dem Zelt eingestellt ist, drücken Sie die DOWN-Taste auf der Fernbedienung, um Ihr Zelt zu falten. (Hinweis: Die UP-Taste funktioniert erst, wenn Ihr Zelt vollständig gefaltet ist.
- Seite 10 Set up des Dachzeltes 3. h) Die Schnallen der Leiter schliessen 3. i)Alle übrigen Schnallen schliessen...
-
Seite 11: Tipps Und Tricks
Set up des Dachzeltes TIPPS UND TRICKS • Das Solarpanel sollte möglichst sauber sein • Das Zelt vor dem Zusammenpacken gut lüften • Die Hydraulik Arme sollten immer sauber sein... - Seite 12 Set up des Dachzeltes DAS ZELT ÖFFNET SICH NICHT , Das Zelt öffnet sich nicht : Stellen Sie sicher, dass das Netzkabel ordnungsgemäss an die 12V-Buchse angeschlossen ist. Um den Motor vor Überlastung durch "Revering"-Aktionen (UP/DOWN, DOWN/UP) zu schützen, wurde das Produkt so konzipiert, dass es geschützt werden kann und plötzliche Änderungen in der Motorrichtung verhindert.
- Seite 13 Wichtige Informationen Schritt 1: Trennen der elektrischen Arme. Trennen Sie den oberen Teil des elektrischen Arms mit dem beidseitig vorgesehenen Kreuzschraubendreher. Achten Sie darauf, sich während dieser Operation nicht zu verletzen. Schritt 2: MANUEL KIT UTILISATION Nehmen Sie die 2 Stangen 92cm von ihren Stellplätzen (unter dem Zelt, am Aluminium-Chassis in einem Reissverschlussfach).
- Seite 14 Wichtige Informationen Schritt 3: Stehen Sie auf der gegenüberliegenden Seite des Zelteingangs und nehmen Sie eine der 2 Stangen, um das Set zu heben, das Ende mit der Dachkante zu verbinden und vertikal zu schieben. Platzieren Sie das untere Ende der Leiste am Rand des ALU-Chassis. Auf diese Weise wird es für Sie einfacher sein, das Zelt aufzuklappen.
