INSTALLATIONS-
UND BEDIENUNGSANLEITUNG

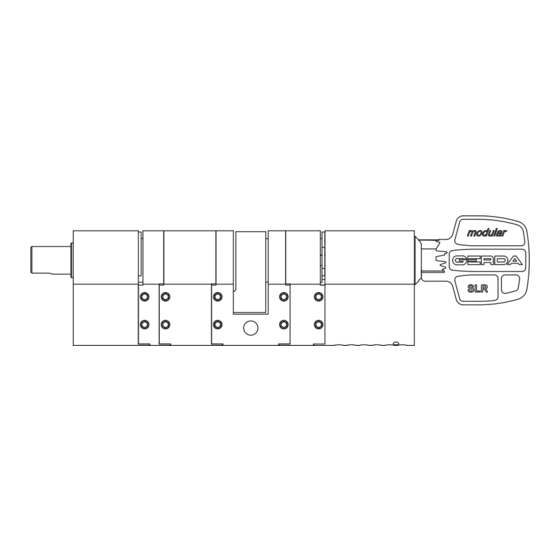

GERDA SLR Modularzylinder
TYP C (Schließbart, 30-61 mm / 37-68 mm)
und TYP D (Zahnrad, 30-61 mm / 37-68 mm)
Lesen Sie die Installations- und Bedienungsanleitung sorgfältig durch
und erfahren Sie, wie der Zylinder sicher und sachgemäß zusammengebaut wird.
www.tedee.com
GERDA SLR Modularzylinder | Seite 1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Tedee GERDA SLR C

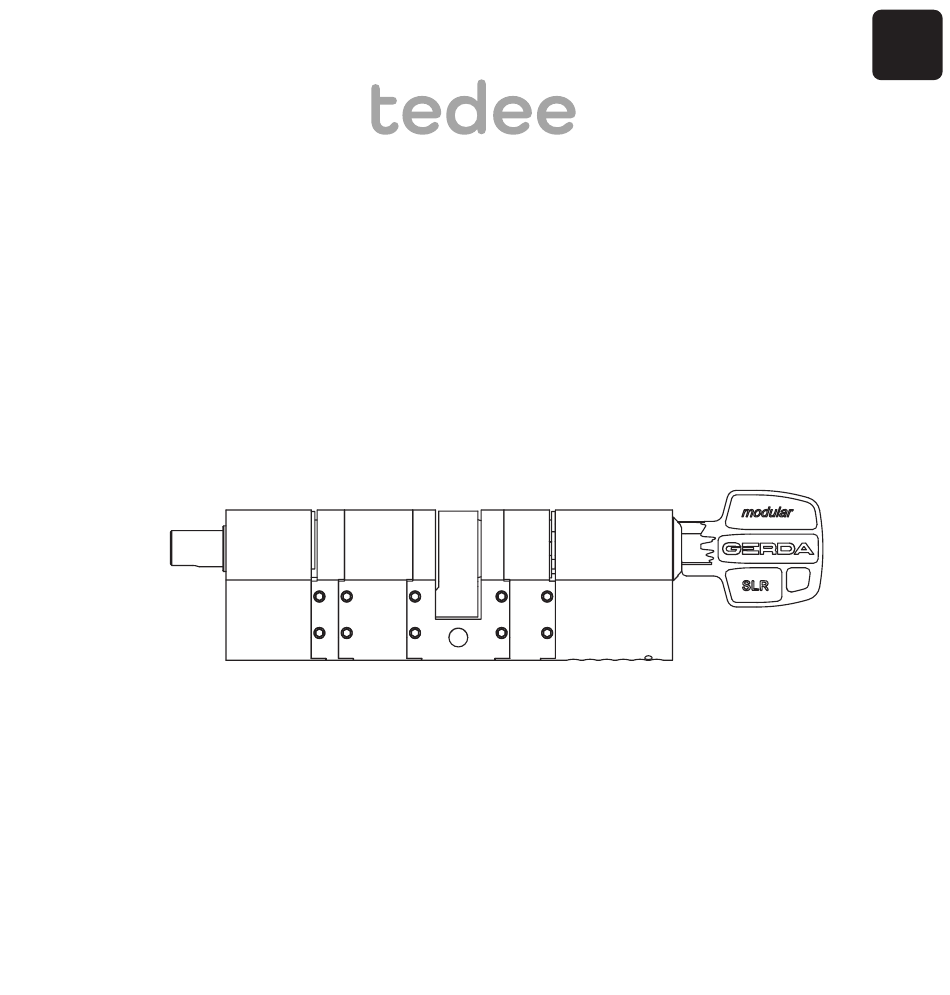

- Seite 1 TYP C (Schließbart, 30-61 mm / 37-68 mm) und TYP D (Zahnrad, 30-61 mm / 37-68 mm) Lesen Sie die Installations- und Bedienungsanleitung sorgfältig durch und erfahren Sie, wie der Zylinder sicher und sachgemäß zusammengebaut wird. www.tedee.com GERDA SLR Modularzylinder | Seite 1...
-
Seite 2: Inhaltsverzeichnis
Seite 15 ƒ Schritt 3: Neuen Zylinder EINSETZEN Seite 19 ƒ ƒ Finale Überprüfung Seite 21 ƒ Weiterführende und technische Informationen Seite 23 Technische Informationen Seite 23 ƒ Technischer Kundenservice Seite 24 ƒ Seite 2 | GERDA SLR Modularzylinder www.tedee.com... -
Seite 3: X83; Kurzanleitung Für Den Gerda-Zylinder
Der GERDA SLR Modularzylinder ist für jede Tür geeignet, die über ein Türschloss mit einem Euro-Profilzylinder verfügt. Der Zylinder ist Bestandteil des tedee- Sets und ist speziell für das tedee-Schloss entwickelt, um Ihre Tür smart auszustatten. Er lässt sich auch mit einem physischen Schlüssel bedienen. -
Seite 4: X83; Lieferumfang - Was Ist Enthalten
12. Kernstücke 4. Madenschrauben (16x) 9. Zylinderstiftmodul [6 mm, 15 mm] Hinweis: Die Kernstücke befinden sich im Inneren aller Gehäusestücke und des Zylinderstiftmoduls, sodass sie nicht sichtbar sind, außer der Zylinder wird auseinandergebaut. Seite 4 | GERDA SLR Modularzylinder www.tedee.com... - Seite 5 14. Madenschrauben (16x) 17. Inbusschlüssel (Größe 1,5) 19. Schlüssel (3x) 15. Aufkleber (3x) 20. Sicherungskarte Hinweis: Die Kernstücke befinden sich im Inneren aller Gehäusestücke und könnten herausfallen, wenn Sie diese aus der Verpackung nehmen. www.tedee.com GERDA SLR Modularzylinder | Seite 5...
-
Seite 6: X83; Was Ist Nicht Enthalten (Wird Aber Benötigt)
Was ist NICHT enthalten (wird aber benötigt)? Für die Montage notwendig KREUZSCHLITZSCHRAUBENDREHER LINEAL ZEIT (15-30 MIN.) Seite 6 | GERDA SLR Modularzylinder www.tedee.com... -
Seite 7: X83; Sicherungskarte
Sicherungskarte erforderlich. Nehmen Sie ein Foto der Sicherungskarte auf und speichern Sie können zusätzliche Schlüssel per E-Mail Sie es. an orders@igerda.com bestellen. Stellen, wo Sie die individuelle Schlüsselnummer finden. SICHERUNGSKARTE RÜCKSEITE DER 000000000 SICHERUNGSKARTE www.tedee.com GERDA SLR Modularzylinder | Seite 7... -
Seite 8: X83; Einrichtung - 3 Einfache Schritte
Hinweis: Falls es weniger als 3 mm sind, dann erweitern Sie die Länge der Innenseite beim Zusammenbauen des Zylinders. Falls es mehr als 7 mm sind, dann verkürzen Sie die Zylinderlänge auf der Innenseite beim Zusammenbauen, um den Überstand von 3-7 mm zu erreichen. Seite 8 | GERDA SLR Modularzylinder www.tedee.com... -
Seite 9: Drehen Sie Gegen Den Uhrzeigersinn
Einrichtung - 3 einfache Schritte Entfernen Sie die Stulpschraube, die Ihren bestehenden Zylinder im Türschloss fixiert. Drehen Sie gegen den Uhrzeigersinn DIE SCHRAUBE herausziehen www.tedee.com GERDA SLR Modularzylinder | Seite 9... - Seite 10 Entfernen Sie den herausziehen bestehenden Zylinder aus dem Türschloss. Hinweis: Falls Sie eine Hochsicherheitstür mit einem verstärkten Sicherheitsbeschlag haben, sollten Sie den Sicherheitsbeschlag zunächst abmontieren. Weitere Informationen und Hinweise dazu finden Sie unter smartlock.de/hilfe. Seite 10 | GERDA SLR Modularzylinder www.tedee.com...
- Seite 11 Ihr bestehender Zylinder (Innenseite) (Außenseite) GERDA SLR Modularzylinder (Innenseite) (Außenseite) Hinweis: Bauen Sie den GERDA SLR Modularzylinder so zusammen, dass die Länge der Außenseite (Schlüsselseite) mit der Ihres bestehenden Zylinders an- nähernd übereinstimmt. www.tedee.com GERDA SLR Modularzylinder | Seite 11...
- Seite 12 Sie alle zusätzlichen Gehäusestücke entfernt oder hinzugefügt haben. GERDA SLR Modularzylinder - minimale Länge 30 mm 37 mm (Innenseite) (Außenseite) GERDA SLR Modularzylinder - maximale Länge 61 mm 68 mm (Innenseite) (Außenseite) Seite 12 | GERDA SLR Modularzylinder www.tedee.com...
- Seite 13 62 mm (1 x 10 mm + 1 x 15 mm) 61 mm (1 x 6 mm + 1 x 10 mm + 1 x 15 mm) 68 mm (1 x 6 mm + 1 x 10 mm + 1 x 15 mm) www.tedee.com GERDA SLR Modularzylinder | Seite 13...
-
Seite 14: Längen Der Kern- Und Gehäusestücke Im Maßstab
6 mm 10 mm 15 mm GEHÄUSE- STÜCKE 6 mm 10 mm 15 mm Hinweis: Vergessen Sie beim Zusammenbauen des Zylinders nicht, die Kernstücke in die Gehäusestücke einzusetzen ( jedes hat sein eigenes). Seite 14 | GERDA SLR Modularzylinder www.tedee.com... -
Seite 15: Schritt 2: Neuen Zylinder Anpassen
Inbusschlüssels (Größe 1,5, mitgeliefert). Drehen Sie den Inbusschlüssel gegen den Uhrzeigersinn. Gegen den Uhrzeigersinn drehen INBUSSCHLÜSSEL MADEN- SCHRAUBEN Nun können Sie das Gehäusestück einfach vom Modul trennen. KERNSTÜCK Trennen MODUL oder GEHÄUSESTÜCK www.tedee.com GERDA SLR Modularzylinder | Seite 15... -
Seite 16: Zwei Teile Ausrichten Und Sorgfältig Zusammenstecken
Denken Sie daran, das passende Kernstück in das Gehäusestück einzusetzen. Verbinden Sie die zwei Teile sorgfältig miteinander - der Drehwinkel muss gleich sein. GEHÄUSESTÜCK MODUL einsetzen KERN- STÜCK verbinden verbinden Zwei Teile ausrichten GEHÄUSESTÜCK und sorgfältig zusammenstecken KERNSTÜCK einsetzen Seite 16 | GERDA SLR Modularzylinder www.tedee.com... - Seite 17 Sie den Zylinder mit den Madenschrauben. Verwenden Sie dazu den Inbusschlüssel und drehen Sie ihn im Uhrzeigersinn, bis es nicht mehr geht. INBUSSCHLÜSSEL Uhrzeigersinn drehen Hinweis: Denken Sie daran, die Madenschrauben auf beiden Seiten festzuziehen. www.tedee.com GERDA SLR Modularzylinder | Seite 17...
- Seite 18 Auf der Innenseite (Schlossseite) sollte ein Überstand vorhanden sein, um sicher zu stellen, dass der Zylinder 3 bis 7 mm aus der Türblende herausragt. (Innenseite) (Außenseite) (Innenseite) (Außenseite) (Innenseite) (Außenseite) (Innenseite) (Außenseite) B ≈ B' B = B' NICHT OK Seite 18 | GERDA SLR Modularzylinder www.tedee.com...
-
Seite 19: Schritt 3: Neuen Zylinder Einsetzen
Einrichtung - 3 einfache Schritte Schritt 3: Neuen Zylinder EINSETZEN Setzen Sie Ihren GERDA SLR Modularzylinder in das Türschloss ein. einsetzen GERDA SLR MODULARZYLINDER www.tedee.com GERDA SLR Modularzylinder | Seite 19... - Seite 20 Einrichtung - 3 einfache Schritte Drehen Sie die Stulpschraube fest, um den Zylinder im Türschloss zu fixieren. Uhrzeigersinn drehen fixieren STULPSCHRAUBE Seite 20 | GERDA SLR Modularzylinder www.tedee.com...
-
Seite 21: X83; Finale Überprüfung
(gemessen von der Türblende). Wenn es weniger als 3 mm oder mehr als 7 mm sind, dann gehen Sie zurück zu Schritt 2 und passen Sie die Länge entsprechend an. 3 mm - 7 mm AUFKLEBER www.tedee.com GERDA SLR Modularzylinder | Seite 21... -
Seite 22: Nach Links Und Rechts Drehen
Anschlag. Wenn der Schließriegel korrekt funktioniert, dann können Sie fortfahren. Nach links und rechts drehen SCHLÜSSEL Für die nächsten Schritte greifen Sie nun zur Bedienungsanleitung für das tedee-Schloss und statten Sie Ihre Tür smart aus. Seite 22 | GERDA SLR Modularzylinder www.tedee.com... -
Seite 23: X83; Weiterführende Und Technische Informationen
Mit Schließbart oder Zahnrad GERDA Sp. z o.o. ul. Sokołowska 49, 05-806 Komorów, POLEN Hersteller +48 (22) 329 10 30, www.gerda.pl Deklarierte Eigenschaften Gebrauchsklasse Dauerhaftigkeit Türmasse Feuerwiderstand Betriebssicherheit Korrosionsbeständigkeit und Temperatur Verschlusssicherheit Angriffswiderstand www.tedee.com GERDA SLR Modularzylinder | Seite 23... -
Seite 24: Technischer Kundenservice
Bei technischen Fragen oder Problemen kontaktieren Sie bitte unseren Kundenservice in Deutschland. info@smartlock.de www.smartlock.de/hilfe 0931 / 9708 739 Montag – Freitag 9.00 – 16.00 Uhr Tedee Sp. z o.o. | ul. Altowa 2, 02-386 Warschau, Polen www.tedee.com | support@tedee.com Seite 24 | GERDA SLR Modularzylinder www.tedee.com...
