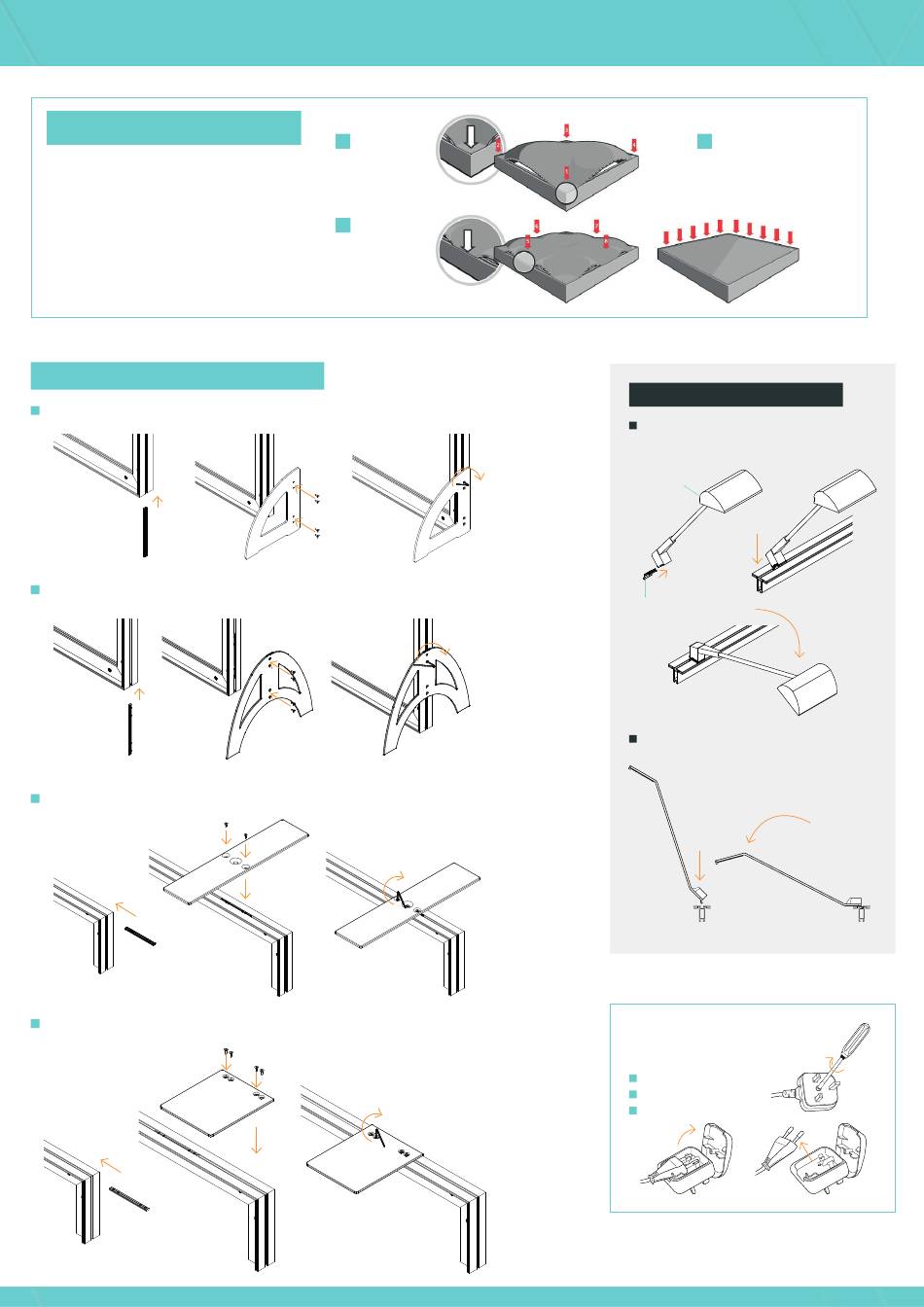

Aufbauanleitung
Textilgrafik auf dem Ramen einlegen
Das Material ist mit einer Randverstärkung
(Keder) aus PVC versehen, die Ihnen die
Montage erleichtert. Platzieren Sie den Stoff an
den Rahmen. Drücken Sie den Keder zunächst
an den Ecken in den Rahmen. Fügen Sie dann
die Seitenmitten ein (mit unteren Rändern
beginnend). Schlie ßlich, von jeder Seitenmitte
zu den Seitenecken ausgehen, bis die Graphik
sicher aufgespannt ist.
Wie werden die Füße eingebaut ?
Einbau der Winkelfüße SLF1
A
Einbau der halbmondförmigen Füße SLF2
B
Einbau der Flachfüße LN155
C
Einbau der halben Flachfüße LN155-01
D
1
Keder an den
4 Grafik-Ecken
einfügen.
2
Dann Seitenmitten
von jeder Kante
einfügen.
Vector Modul D - MODULE-VFF-D
3
Von jeder Seitenmitte den
Keder bis zu den Seite-
necken einschieben
Installation der Beleuchtung
Powerspot 1000
A
Installation auf Profil 50 mm mit Hilfe der VLF-Befestigung
PS1000-103E
VLF
Spot LED Aufstellung
A
Wie Sie Ihren UK-Stecker in
die EU-Version umrüsten.
Die Schrauben lösen
1
Anheben
2
Entfernen
3
VECTOR MODUL D / 50mm Profil / MODULE-VFF-D
VECTOR A / 50mm Profil / MODULE-VFF-A
