Evotronic Dynamic + Einbauhinweise
Quicklinks
Inhaltszusammenfassung für Evotronic Dynamic +

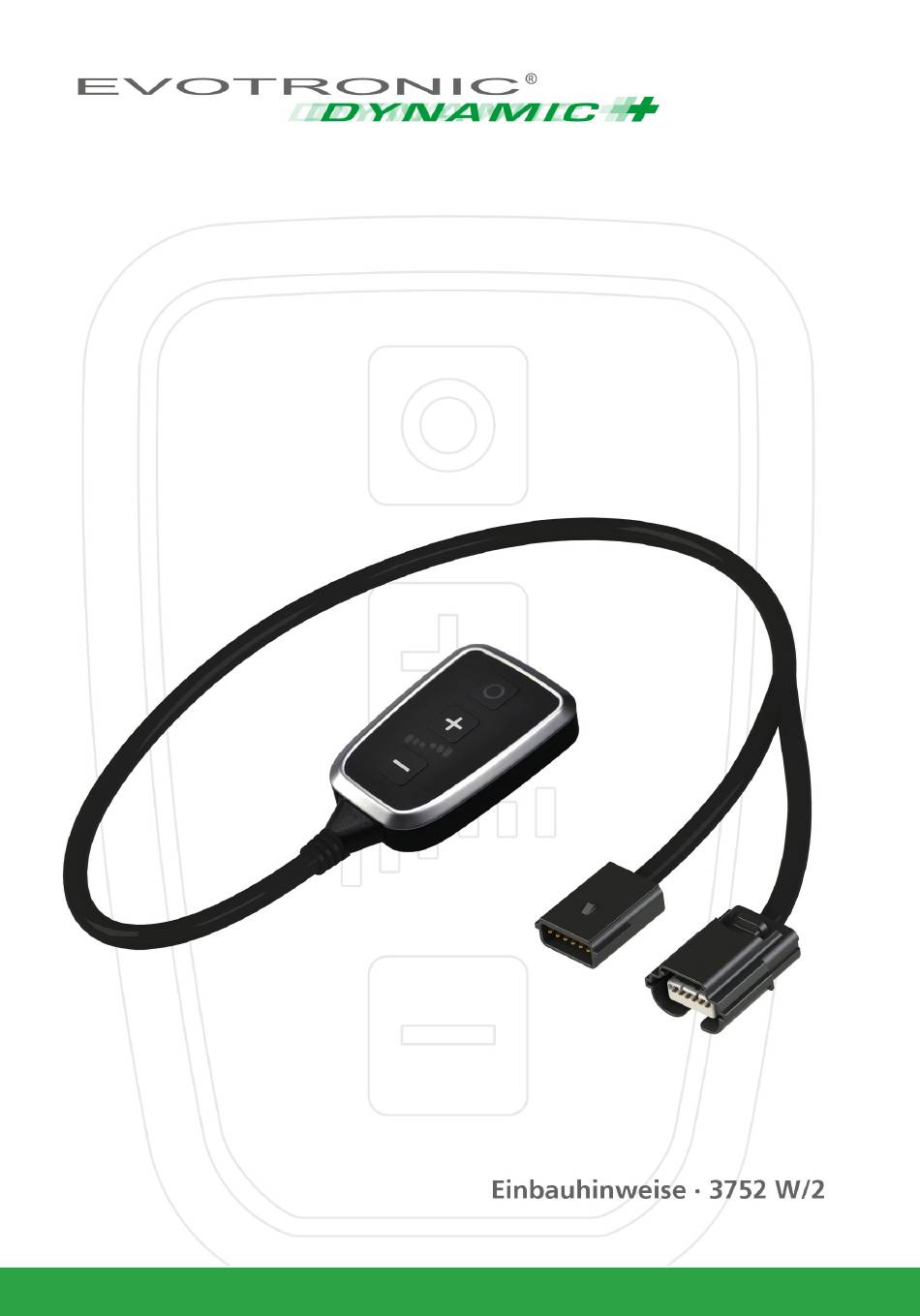

- Seite 1 Einbauhinweise · 3752 W/2...
- Seite 3 Einbau wie nachfolgend beschrieben vorzunehmen. Führen Sie hierzu die entsprechenden Arbeitsschritte in der angegebenen Reihenfolge durch. Sollten sich dennoch Fragen bei der Montage ergeben, kontaktieren Sie bitte Ihren Händler oder senden eine Mail an: info@evotronic.de Lieferumfang 1 - Modul mit Leitungssatz 2 - Halterung...
-
Seite 4: Anschluss-Schema

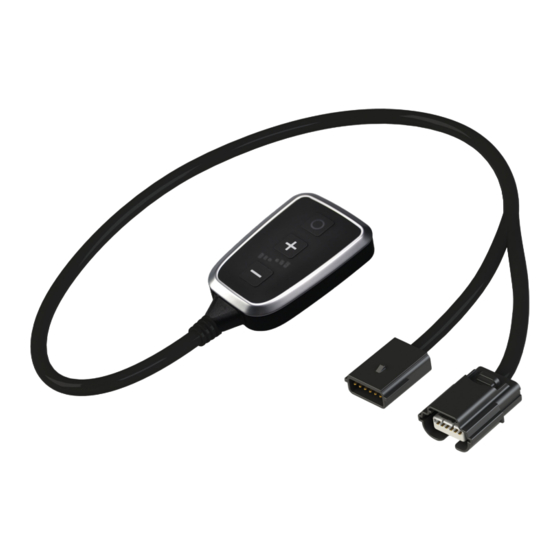

Bedienelemente / Einzelteile A - Leitungssatz B - Programm Taste C - Funktionsanzeige D - Plus Taste E - Statusanzeige F - Minus Taste G - Verriegelung H - Adapter-Buchse I - Stecker Anschluss-Schema Fahrzeugseitigen Stecker abziehen Leitungssatz anschließen Fertig... -
Seite 5: Einbau
Einbau 5 Min. Vor der Installation des Gerätes unbedingt die Zündung ausschalten, d. h. den Zündschlüssel abziehen und mindestens 5 Minuten warten bis der sogenannte Steuergeräte-Nachlauf been- det ist. In der vorgenannten Phase ist die Bordelektronik noch aktiv um z. B. Daten zwischen den im Fahrzeug verbauten Steuergeräten auszutauschen. - Seite 6 Verkleidung ausbauen Stellen Sie zunächst die Höhenverstellung für das Lenkrad auf die obere bzw. höchste Position. Anschließend durch die Aussparung unterhalb der Lenksäule greifen und vorsichtig am jeweils oberen Rand der Verkleidung ziehen bis sich die beiden dort befindlichen Klammern lösen. Danach die zwei unteren Klammern lösen und die Verkleidung nach oben aus den unteren Haltepunkten ziehen.
- Seite 7 Getriebesteuergerät Bei Fahrzeugen mit einem automatisierten Getriebe ist es darüber hinaus erforderlich das Getriebesteuergerät von der entsprechenden Halterung zu trennen. Hierzu die zwei am unteren Rand befindlichen Laschen nach unten bzw. etwas zu Seite drücken und das Steuergerät aus dem Halterahmen ziehen. Anschließend das Getriebesteuergerät, ohne die beiden Anschlüsse zu lösen vorsichtig zur Seite legen.
- Seite 8 Tipp Um die nachfolgenden Arbeitsschritte zu vereinfachen und um die Funktionsweise der Ver- riegelung nachvollziehen zu können, ist es hilfreich den Stecker vom Leitungssatz einmal probeweise auf die Adapter-Buchse zu stecken. Steckverbindung lösen Drücken Sie hierzu an dem fahrzeugseitigen Stecker die Verriegelung in Pfeilrichtung um diesen zu entriegeln.
- Seite 9 Anschluss Verbinden Sie jetzt den fahrzeugseitigen Stecker mit der Adapter-Buchse vom Leitungs- satz Anschließend den Stecker vom Leitungssatz auf das Buchsen-Gehäuse am Pedal- wertgeber (s. auch untere Abbildung auf der vorherigen Seite) stecken. Achtung Bei den oben beschriebenen Arbeiten bitte unbedingt sicherstellen, dass die Steckverbind- ungen hör- und sichtbar bzw.
- Seite 10 Befestigung Nach erfolgreichem Funktionstest kann das Bedienteil mit dem im Lieferumfang befindlichen Halter an einem geeigneten Einbauort angeschraubt werden. Alternativ kann das Gerät auch mit der Klebebefestigung , welche sich jederzeit wieder rückstandslos entfernen lässt, befestigt werden. Damit die entsprechenden Klebepads einwandfrei haften können, sollte zuvor der Untergrund entfettet bzw.
- Seite 12 w w w. ev otr on ic. de...
