- Seite 1 Dokumentation Funkmeldeleser V2 Bidirektional (FML) Stand: 14.08.2019...
- Seite 2 Es wurden alle Bemühungen unternommen, um sicherzustellen, dass die Informationen in diesem Dokument zum Zeitpunkt der Veröffentlichung vollständig und korrekt sind. EMERCOS Alarmierungssysteme (EMERCOS) und Meiknologic GmbH (MKL) übernehmen jedoch keine Haftung für eventuelle Fehler. In zukünftigen Versionen können an den in diesem Dokument enthaltenen Informationen Änderungen und Korrekturen angebracht...
-
Seite 3: Inhaltsverzeichnis

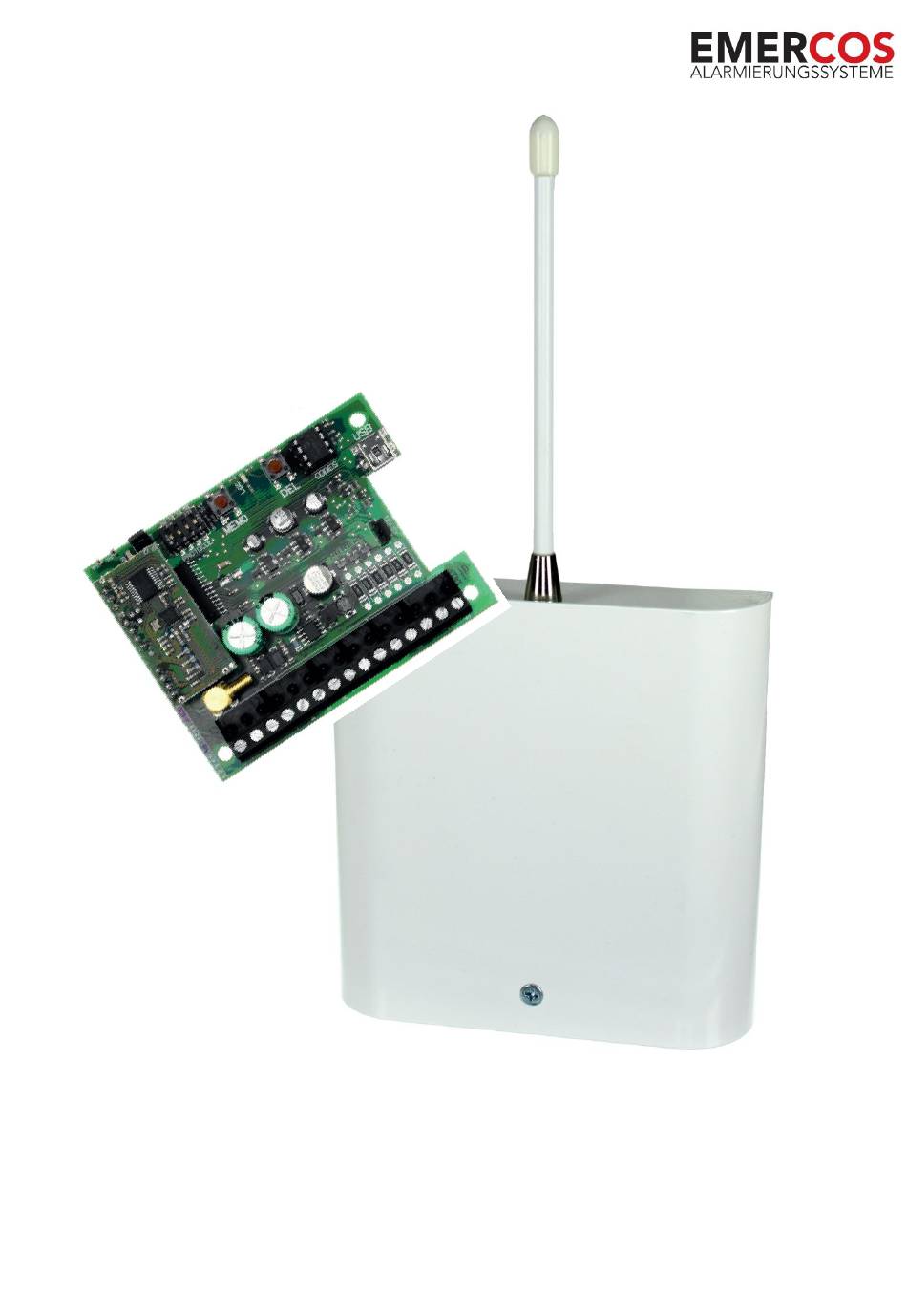

Technische Daten .................... 12 1 Einführung Der Funkmeldeleser (FML) ist eine Baugruppe (Platine), über die die Alarmzentralen FAS210 und FAS212 drahtlos mit Auslösern und Meldern (Sender) kommunizieren. Jede Taste eines Senders überträgt eine Unikatsnummer (UID) an den Empfänger (FML), den dieser zur Auswertung an die angeschlossene Alarmzentrale weiter leitet. -
Seite 4: Abbildungen Fml Platine
2 Abbildungen FML Platine Abbildung 1: FML Platine Hinweis: Daten-, Signal- und Versorgungsleitung sind mit ihrer zugehörigen Erdung (GND) zu verseilen (jeweils ein Adernpaar verwenden!). Meiknologic GmbH T: +49 6186 912226 Hölderlinweg 19a F: +49 6186 912223 D-64285 Darmstadt E: info@meiknologic.de www.emercos.de Seite 4 von 12... -
Seite 5: Installation Und Konfiguration
Abbildung 2: FML Platine schematisch 3 Installation und Konfiguration 3.1 Montage Der FML ist geschützt vor Stößen und mutwilligen Beschädigungen sowie in einer für Techniker Zwecks Wartung leicht zugänglichen Position in einem geschlossenen, trockenen Raum zu montieren. Zwischen dem FML und den Sendern dürfen sich keine Gegenstände aus Metall befinden. Zur Erhöhung der Systemreichweite können die FML per Draht bis zu 100 Meter (Kabelweg Cat-5-Kabel) von der Alarmzentrale abgesetzt werden... -
Seite 6: Elektrischer Anschluss Fas210
3.2 Elektrischer Anschluss FAS210 Abbildung 3: Elektrischer Anschluss FML Platine schematisch für FAS210 Die Spannung (12V DC) für den FML kann von der Leserlinie der Auswerteeinheit abgenommen werden. Anstelle der Brücke zwischen 13 / EN und 14 / GND kann auch ein externer Kontakt, z.B. -
Seite 7: Elektrischer Anschluss Fas212
3.3 Elektrischer Anschluss FAS212 Abbildung 4: Elektrischer Anschluss FML Platine schematisch für FAS212 Meiknologic GmbH T: +49 6186 912226 Hölderlinweg 19a F: +49 6186 912223 D-64285 Darmstadt E: info@meiknologic.de www.emercos.de Seite 7 von 12... -
Seite 8: Anschluss Der Antenne(N)
3.4 Anschluss der Antenne(n) Der FML verfügt über drei Antennenanschlüsse. Ein SMB Steckanschluss (Nr. 9 in Abbildung 2) sowie zwei Anschlüsse auf der Klemmleiste (Klemmen 1 bis 4). Maximal zwei der drei Anschlüsse können zeitgleich belegt sein. Ist am SMB Anschluss eine Antenne angeschlossen, kann eine zweite Antenne über den Anschluss „Antenne 2“... -
Seite 9: Zeitsteuerung
3.6 Zeitsteuerung Über den Eingang „EN“ (Klemme 13 in Abbildung 2) kann die Auswertung des FML abgeschaltet werden. Bspw. kann hier eine Zeitschaltuhr angeschlossen werden um Schaltvorgänge zwischen 22:00 Uhr und 6:00 Uhr zu unterbinden. In diesem Beispiel öffnet die Zeitschaltuhr den Eingang „EN“ um 22:00 Uhr und schließt ihn wieder um 6:00 Uhr. Hinweis: Ist keine Zeitschaltuhr oder ein externer Schalter an den Eingang „EN“... -
Seite 10: Funkwandmelder Am Fml Einlernen Oder Löschen
4.2 Funkwandmelder am FML einlernen oder löschen Um mittels eines Funkwandmelders eine Aktion über einen FML auslösen zu können, muss jeder berechtigte Sender auf alle FML eines Systems eingelernt werden. Funkwandmelder einlernen: • Begeben Sie sich mit dem Funkwandmelder in den Empfangsbereich des FML •... -
Seite 11: Speicher Des Fml Vollständig Löschen
• Sender B gibt zur Bestätigung zwei Pieptöne ab • Die von Sender A eingelernten Tasten sind nun auch von Sender B für den FML berechtigt Hinweis: Die Verarbeitung der Daten auf dem FML kann bis zu 20 Sekunden dauern. Wiederholen Sie den Vorgang für alle einzulernenden Tasten und alle einzulernenden Sender. -
Seite 12: Rücksignalisierung Von Der Auswerteeinheit
