Seite 1

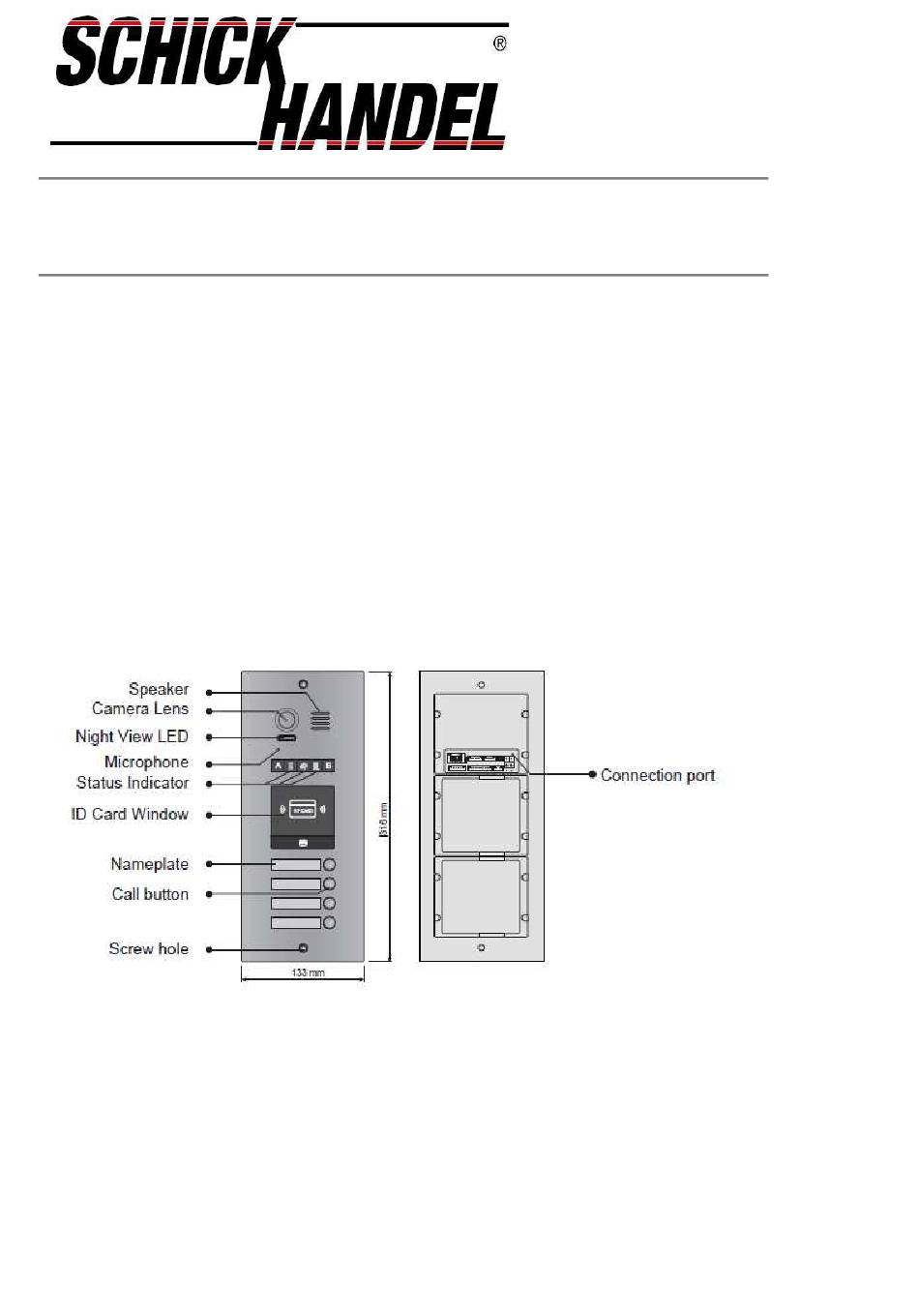

Namensliste im LCD Bildschirm oder durch Eingabe der Wohnungsnummer am KeTpad wird der entsprechende Monitor in der Wohnung gewählt . Die DMR21 mit dem modularen Aufbau gewährleistet ein hohes Maß an Flexibilität, zum Beispiel die Videoeingangsmodule und der Kartenleser KeTpad Modul kann mit Ruftasten Außenstation flexibel zusammengebaut werden .
Seite 2
Hinweis: Programmiertasten A und B sind gersteckt und werden durch aktigieren DIP 6 an der Rückseite der Station aktigiert Normalerweise Taste A und Taste B nicht aktigiert Montage der Türstation :...
Seite 3
CN-LK: Türöffner Anschluss Stecker (siehe Zeichnung) LK- - 12 V DC LK+ +12 VDC (Anschluss 12 V 300mA) EB+ Taster extra Öffner EB- Taster extra Öffner +12 V 12V+ für Öffner Brücke (direkte Versorgung NO Com Kontakt Öffner Kontakt ...
Seite 4
Einstellungen : Videoanleitung Funktionen unter :https://Toutu.be/uYtiFuxiS6Q Öffnungsmodus (geschlossen / offen ) • BUS anstecken • DIP 6 ON (beep ton) • betätigen Sensor Taste A (Bestätigungston beep) • dann betätigen sie A erneut • 1 x beep normal offen • 2x beep normal geschlossen Ist goreingestellt nicht gerändern Öffnungsdauer :DIP 6 ON (beep ton)
Seite 5
Lautstärke Sprachansage / Klingelton Türstation einstellen :DIP 6 ON (beep ton) betätigen sie B Talk Indikator leuchtet und spielt die aktuelle Lautstärke betätigen sie A um diese zu gerändern B für abschließen DIP 6 unbedingt wieder auf aus ...
Seite 6
Nummer Einstellung Bereich Voreinstellung Code Zurücksetzen aller Master Code Mastercode erneut Einstellungen (Voreinstellung) eingeben 1234 1234 Einstellen des Master Codes 1-12 Zahlen /gültige 1234 Zahlen 0-9 Einstellen Tasten 10-99 Sekunden 10 s Beleuchtungsdauer 11 eingeben =11 s 00 Eingabe immer an Einstellung Öffnungsdauer 10-99 s Einstellung Öffnungs- Modus...
Seite 7
Hinweise : * beendet die Programmierfunktion und auch klingeln nach 10 s ohne Eingabe beendet das System den Programmiermodus bei falscher Eingabe leuchtet das Display rot und Fehlerton Beim Anschluss an den BUS prüft das System die Verbindung, das Display blinkt . Danach langer Ton ...
Seite 8
RFID Modul: Videoanleitung:https://Toutu.be/XAUNW3aGjro Mit dem RFID Modul wird derzeit nur 1 Türöffner unterstützt 230 Karten programmierbar 2 Master Karten gerfügbar Master CARD anlernen : Kurzschluss an EB+ EB- am CN-LK Tür STmbol wird angezeigt DIP 4 4x an aus (beep beep + Talk Indikator leuchtet) ...
Seite 9
StandbT Master DEL gor leser dann Master ADD erneut Master ADD Öffner LED blinkt nach 10 s alle gelöscht Tasten Belegung Klingeltasten (Standard ) Doppelreihe Tasten...
Seite 10
https://youtu.be/E2LdxHC9IWk Update Namenliste (siehe auch Anleitung Namenlist Update) Einreihige Stationen...
