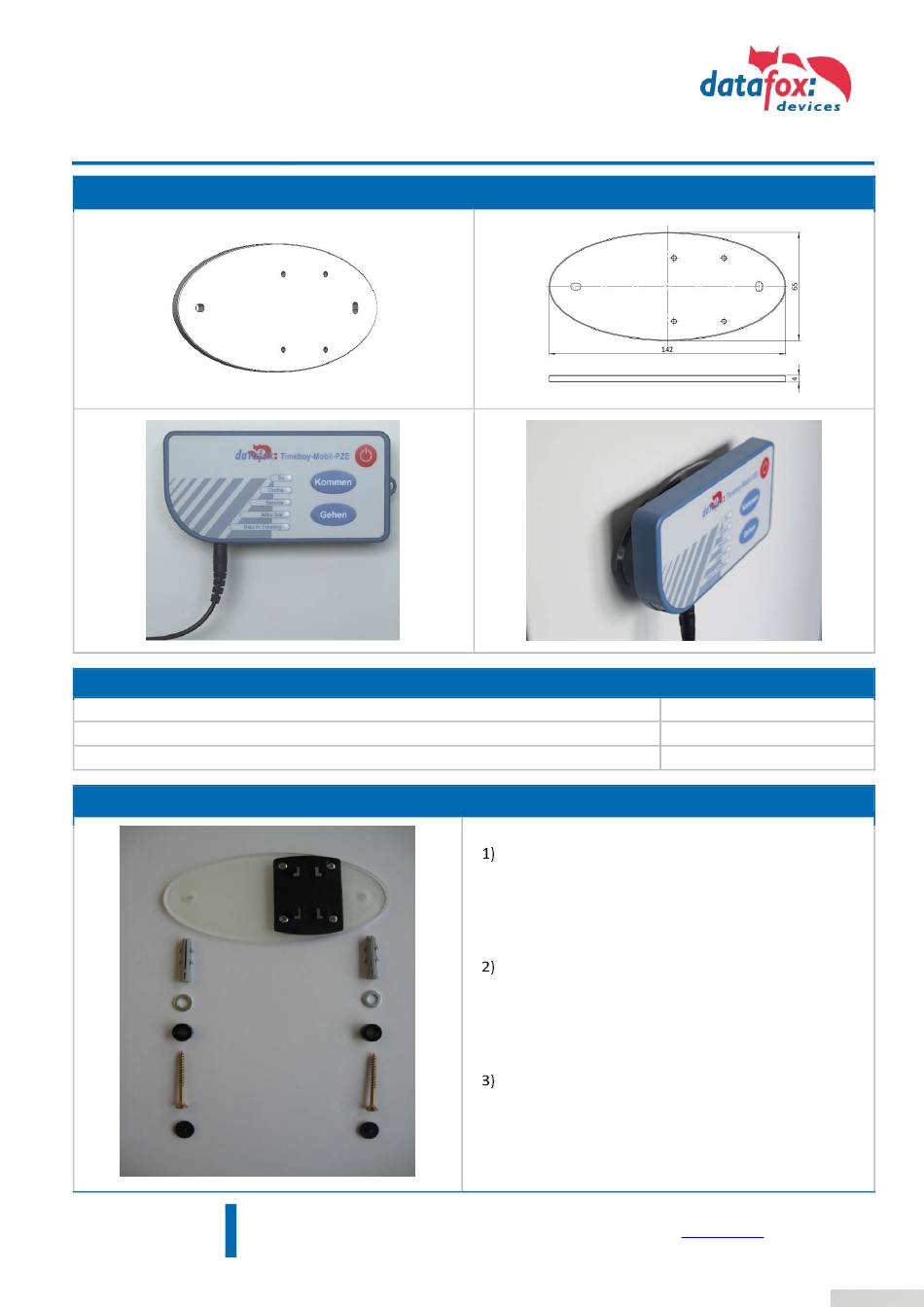

Datafox 10333 Montage- Und Inbetriebnahme Anleitung

Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 10333
Artikel / article
Lieferumfang / delivery scope
Artikelbezeichnung / article name
1x Montageplatte / mounting panel
1x Montageset / mounting kit
Montage / installation
1. Montageplatte
mounting panel
2. Dübel / dowels Ø 6mm
3. U-Scheibe / washer Ø6.5mm
4. Distanzringe / spacer rings
5. Schrauben / screws
6. Schraubenabdeckung / screw cover
Datafox GmbH
25.06.2020
Phone
Seite 1 / 2
10333 Datafox TBIV Wandhalterung Montage und Inbetriebnahme 2020.06.25.docx
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox Timeboy IV Wandhalterung / wall bracket
| Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
+49 36967-595-0 | Fax +49 36967-595-50 |
Artikelnummer / item number
10333-01
10333-02
Ziehen Sie mit einer Wasserwaage eine Hilfslinie in der
gewünschten Montagehöhe.
Using a spirit level, draw a guide line at the desired
installation height.
Nutzen Sie die Montageplatte (Teil 1), um die
Bohrungen auf dieser Linie anzuzeichnen.
Use the mounting panel (part 1) to mark the holes on
this line.
Bohren Sie die 2 Löcher mit einem Durchmesser von
6mm und setzen die Dübel (Teil 2) ein.
Drill the 2 holes with a diameter of 6mm and insert the
dowels (part 2).
