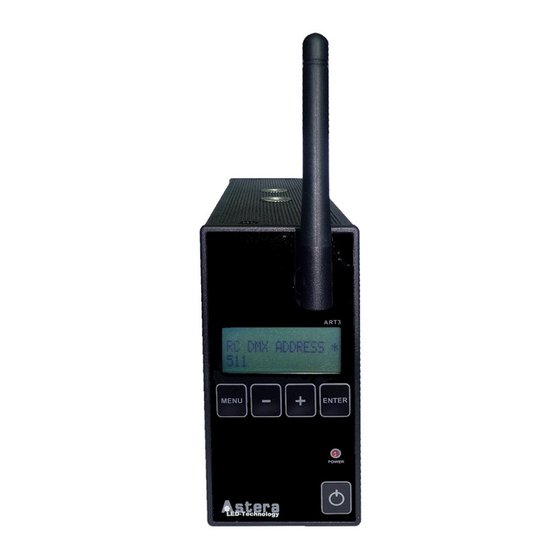

Astera ART3 Bedienungsanleitung
Inhaltszusammenfassung für Astera ART3
- Seite 1 BEDIENUNGSANLEITUNG Wireless DMX Receiver/Transmitter (ART3) Version: 3.2.20 Datum: 23. Oktober 2010 Astera LED Technology GmbH Address : Nahestrasse 68-70, 55593 Rüdesheim an der Nahe, Germany Tel.: +49(0)6536-355361 Email: sales@astera-led.com...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1 Inhaltsverzeichnis..................2 2 Sicherheit....................3 3 Erste Schritte....................4 3.1 Einführung....................4 3.2 Übersicht....................5 3.3 Installation....................6 3.4 LCD Display....................6 3.5 Navigation....................6 3.6 Radio PIN ....................6 4 Operationsmodi..................7 4.1 DMX Transmitter..................7 4.2 RC Transmitter ...................7 4.3 DMX Receiver....................8 4.4 RC Receiver....................9 4.5 Control Lamps...................10 5 Setup.......................11 6 Technische Daten..................14 7 Fehlerbehebung..................15... -
Seite 3: Sicherheit
2 Sicherheit Lesen sie vor der ersten Inbetriebnahme diese Anleitung sorgfältig durch. Behalten sie die Bedienungsanleitung um später nachschlagen zu können oder sie anderen Per- sonen zu geben. Stellen sicher dass diese Bedienungsanleitung mitgereicht wird wenn sie das Gerät an andere Personen weitergeben. -
Seite 4: Erste Schritte
Hersteller mit der ARC2 zu steuern. Bis zu 32 RGB Leuchten können an den DMX output angeschlossen werden und individuell angesteuert werden. Der ART3 gibt alle Funktionen die mit der ARC2 eingestellt werden können an die Leuchten weiter. 5. Control Lamps... -
Seite 5: Übersicht
3.2 Übersicht Antenne LCD Display Durch das Menü navigieren Bestätigen Zurück / Menü An / Aus Farbe Bedeutung Betrifft XLR Bereit zu Senden INPUT rot, blinkend Sendet INPUT grün Bereit zu Empfangen OUTPUT grün, blinkend Empfängt OUTPUT... -
Seite 6: Installation
Um den Radio Pin zu aktivieren, wählen Sie einen Pin auf Fernbedienungen und Lampe und wählen Sie: „PAIR WITH LAMPS“ Obwohl bis zu fünf Paare ART3 und ARC2 in einem Raum benützt werden können ist wird nicht empfohlen sie zu nahe nebeneinander zu platzieren. Mindestens 1m Distanz sollte zwischen den sendenden Geräten eingeplant werden. -
Seite 7: Operationsmodi
Einfach DMX TRANSMITTER auswählen um diesen Modus zu starten. Nach einem Factory Reset ist der ART3 bereits in diesem Modus. Sobalt die XLR Stecker ein DMX Signal empfangen fängt der ART3 an zu senden. Dies wird von einer rot blinkenden Diode angezeigt. -
Seite 8: Dmx Receiver
Wenn RC Transmitter Modus eingestellt ist können ART3 Transmitter zusammen mit kabellosen Astera Leuchten gesteuert werden. Zwei Werte können im RC Transmitter Modus eingestellt werden: RC DMX Address Bestimmt die Input DMX-Adresse (0-511) DMX Tab Drei DMX Tabellen können eingestellt werden um die Lampen zu kontrollieren. Jede von ihnen hat eine voreingestellte Zusammenstellung von DMX Kanälen mit speziellen Effekten. -
Seite 9: Rc Receiver
4.4 RC Receiver Um diesen Modus zu starten RC RECEIVER wählen und mit Enter bestätigen. Mit diesem Modus können RGB Lampen anderer Hersteller in einen Aufbau von Astera Leuchten integriert und mit der ARC2 Funkfernsteuerung kontrolliert werden. Bis zu 32 angeschlossene RGB Leuchten können individuell gesteuert werden. -
Seite 10: Control Lamps
4.5 Control Lamps Um diesen Modus zu starten CONTROL LAMPS wählen und mit Enter bestätigen. Der ART3 kann als Fernbedienung eingesetzt werden um die Funktionen der ARC2 auszuführen. Zwar ist die ARC2 Funkfernsteuerung kompakter und hat ein besseres Eingabefeld, jedoch können mit der CONTROL LAMPS Funktion fast alle Funktionen gestartet werden wenn keine ARC2 verfügbar ist. -
Seite 11: Setup
Ablauf der verketteten Lampen zu gewährleisten müssen den Lampen korrekte Positionen in der Kette zugewiessen werden. DMX Setup: Ändert die DMX Einstellungen des ART3 DMX Address: Stellt die DMX Adresse ein DMX Pixels: All pixels: Jeder Pixel kann individuell mit DMX gesteuert werden. -
Seite 12: Input Select
RGB S RGB S..: Für jeden Pixel gibt es 3 Kanäle (RGB) und 1 Kanal für Stroboskop. RGB RGB S S..: Nach allen RGB Kanälen kommen alle Stroboskop Kanäle. Effect Mode Fix: Die 4 Benutzerfarben (C1-C4) werden von einem Kanal pro Farbe gesteuert. Effect Mode RGB: Die 4 Benutzerfarben (C1-C4) werden von jeweils drei Kanälen (RGB) gesteuert. - Seite 13 Um den Radio Pin zu aktivieren, wählen Sie einen Pin auf Fernbedienungen und Lampe und wählen Sie: „PAIR WITH LAMPS“ Factory Reset: Wenn sie „THIS REMOTE“ wählen werden alle Einstellungen von ART3 oder einzelnen Leuchten auf die Werkeinstellungen zurückgesetzt. Wählen sie „THIS TRANSMITTER“ um den ART3 zurückzusetzen.
-
Seite 14: Technische Daten
6 Technische Daten Umgebung Temperatur (Betrieb) 5°C – 40°C Temperature (Lagerung) -25°C – 55°C Höhe Bis zu 2000m über Meeresspiegel Umgebung Innen Stromversorgunug 110-240V, 50-60Hz AC Funkfrequenz Funkreichtweite 50m bis zu 300m Frequenz 868.000 MHz – 869.750 MHz WARN U NG Der Benutzer muss dafür sorgen, dass die Verwendung von funkgesteuerten Geräten... -
Seite 15: Fehlerbehebung
Die zwei ART3s haben Bei beiden Geräten im SETUP Menü TRANSMITTER Modus und sendet unterschiedliche Radio Pins und den Menüpunkt RADIO PIN Daten und ein ART3 ist als DMX korrespondieren nicht miteinander. auswählen und die selbe Pin RECEIVER eigestellt aber empfängt Nummer auswählen. -
Seite 16: Appendix
8 Appendix 8.1 Appendix 1: DMX Tabelle für RC Transmitter Modus SIMPLE RGB 1, 2, 3 Farbe aller Lampen in Guppe 1 4, 5, 6 Farbe aller Lampen in Guppe 2 7, 8, 9 Farbe aller Lampen in Guppe 3 10, 11, 12 Farbe aller Lampen in Guppe 4 NORMAL... - Seite 17 9, 10, 11 C1 (Farbkanal 1) 12, 13, 14 C2 (Farbkanal 2) 15, 16, 17 C3 (Farbkanal 3) 18, 19, 20 C4 (Farbkanal 4) Set-Addresse: Wenn > 0 können keine Gruppen ausgewählt werden.
-
Seite 18: Appendix 2: Anpassbare Programme
8.2 Appendix 2: Anpassbare Programme Name Lichteffekt Verwendete Farben ONE COLOR STATIC Alle Pixel haben die selbe Farbe TWO COLOR STATIC Ähnlich zu ONE COLOR STATIC, C1 C2 allerdings zeigen nicht alle Pixel die THREE COLOR STATIC C1 C2 C3 gleiche Farbe, sondern sind in 2, 3 FOUR COLOR STATIC C1 C2 C3 C4... - Seite 19 Name Lichteffekt Verwendete Farben ROTOR Die ROTOR Programme sind den C1 C2 C3 C4 FADE Programmen sehr ähnlich, aber falls Lampen turmähnlich angeordner sind kann sich bewegender Rotor gesehen werden. ROTOR SPLIT 2 Ähnlich zu ROTOR, aber zwei Rotoren C1 C2 C3 C4 werden gebildet.
-
Seite 20: Entsorgung
9 Entsorgung Halten Sie sich an die lokalen Richtlinien und Regulationen für die Entsorgung. VERPACKUNG: Dieses Gerät wurde in Schutzverpackung geliefert. Diese Verpackung kann recycelt werden. GERÄT: Werfen Sie das Gerät nach Ende der Laufzeit nicht einfach in den Müll. Entsorgen Sie es nach den Richtlinien Entsorgung elektonischen... - Seite 21 If discrepancies occur in the translated text, the original instruction manual has to be used to solve them tor the manufacturer has to be contacted. Astera LED Technology GmbH ©2010, All rights reserved Rüdesheim an der Nahe, Germany...
