Lynx IA1-D-VI Installationsanleitung

Lynx™ Eingabemodul (0-10 V/4 – 20 mA) – IA1-D-VI
Das IA1-D-VI ist ein auf der DIN-Schiene montierbares
Eingabemodul, das im eDART System™ für Signale von 0 –
10 V oder 4 – 20 mA Verwendung findet. Dieses Modul kann
zur Überwachung von Load- Zellen, Ausgabekarten und
Sensoren verwendet werden, die Signale von 0 – 10 V oder
4 – 20 mA ausgeben. Solche Signale können Einspritzdruck, Schraubenposition, Temperatur oder
auch andere Spritzgussparameter darstellen.
Dieses Eingabemodul kann auf der standardmäßigen 35 mm DIN-Schiene montiert werden, die oft
in Maschinengehäusen zu finden ist. Nachdem das Modul entsprechend angebracht ist, kann es über
die Steckverbinder J1 und J2 mit anderen Lynx™ DIN-Modulen und dem eDART System™
verbunden werden. Jede Maschinensteuerungs-Installation von einem oder mehreren DIN-Modulen
erfordert entweder ein ID7-D-SEQ oder ein DIN/ LX-D, um die DIN-Modul-Kette zu terminieren.
Weitere diesbezügliche Informationen können über die lokale RJG-Vertretung eingeholt werden.
Das Eingabemodul ist über zwei Anschlussklemmen (siehe Abbildung 5 und Tabelle 6) mit der zu
überwachenden Spannungsquelle verbunden. Die aktuelle Moduseinstellung ist in Abbildung 7 zu
sehen.
Durch die eDART™ Software werden die Informationen für das Eingabemodul konfiguriert. Die
anfängliche Einrichtung erfordert Eingaben durch den Benutzer.

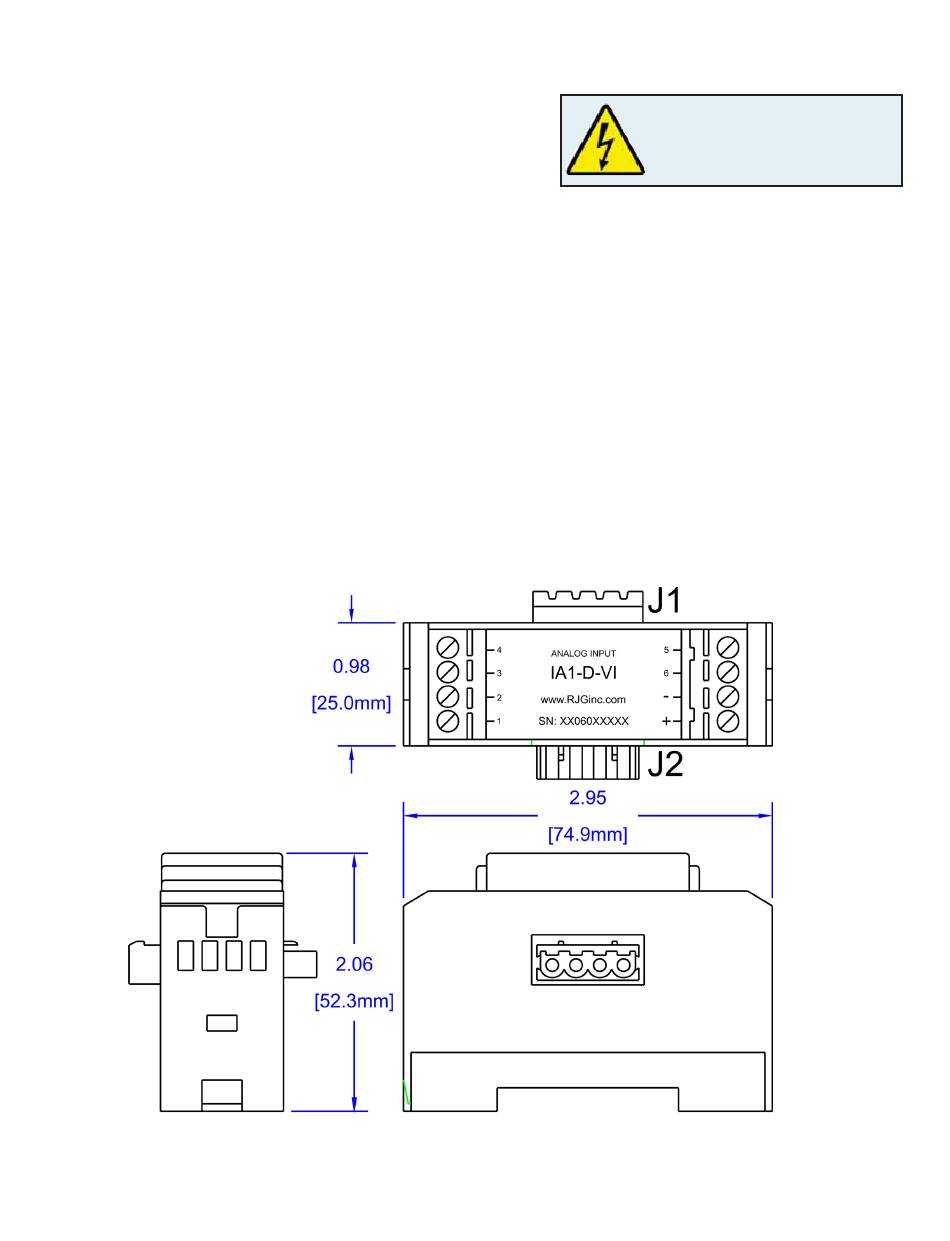

Abbildung 5: Bezugsmaße für das Eingabe-Modul IA1-D-VI
eDART™ 9
Vor Arbeit an einem Gerät
stets den Strom abschalten.
