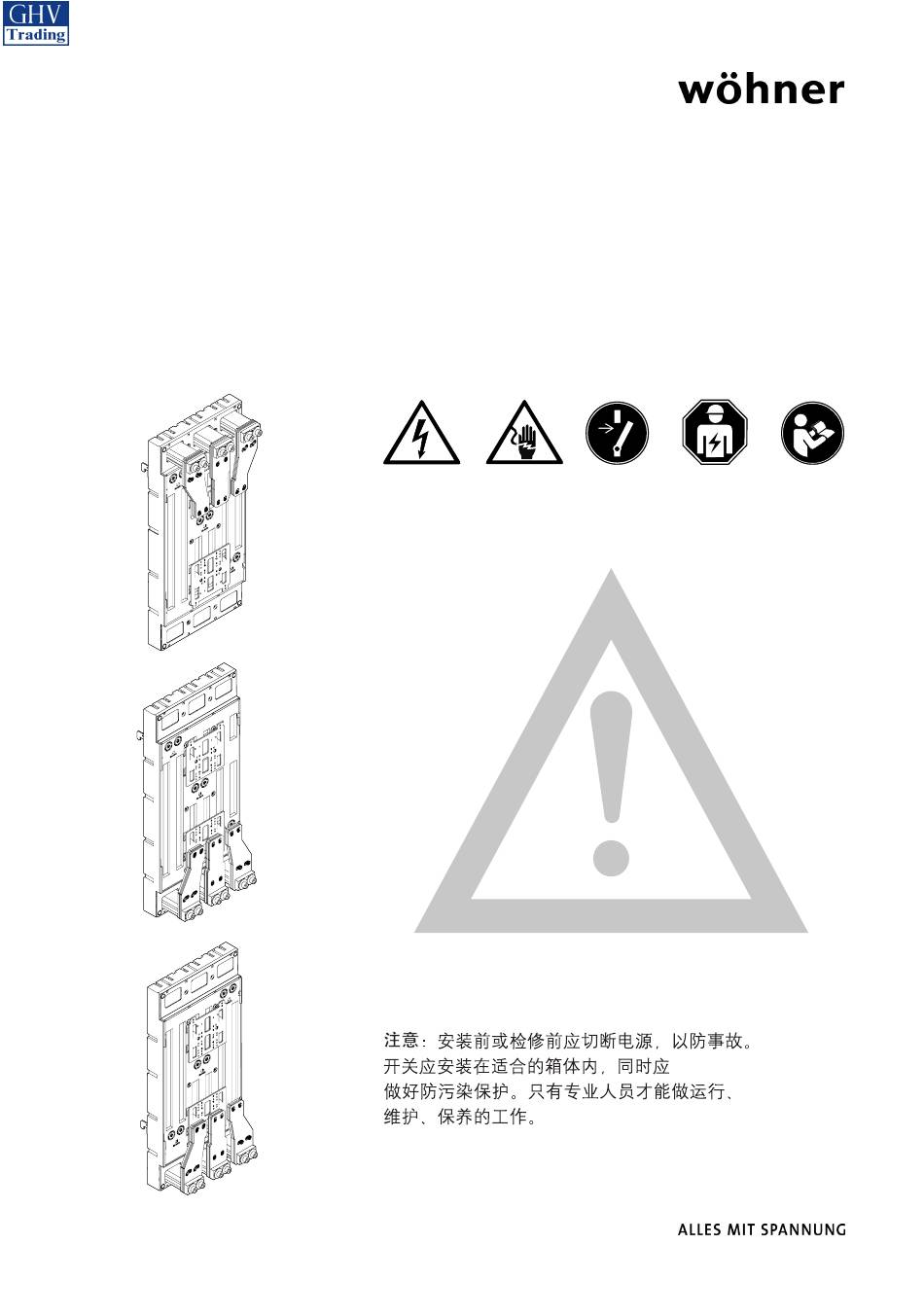

EQUES
185Power -
®
Sammelschienenadapter mit Klemmkontaktierung
Busbar adapter with clamp connection
Adaptador con conexión por brida
Adaptateur avec fixation par étriers pour jeu de barres sans perçage
Adattatori per interruttori automatici, per montaggio su barre non forate
母线转接器，带端子连接
ABB T
T6
max
ABB T
T7
max
Achtung: Vor Installations- oder Servicearbeiten Stromver -
sorgung unterbrechen, um Unfälle zu vermeiden.
Die Geräte müssen in einem passenden Gehäuse eingebaut
und gegen Verschmutzung geschützt werden. Inbetriebsetzung
und Wartung nur durch Fachpersonal!
Attention: To prevent electrical shock, disconnect from power
source before installing or servicing. Install in suitable
enclosure. Keep free from contaminants. To be commissioned
and maintained only by qualified personnel!
Atención: Con el objeto de evitar accidentes, hay que
desconectar la alimentación eléctrica antes de realizar el
montaje y la puesta en marcha. Debe instalarse en una caja
o armario apropiado. Debe protegerse el producto de los
ambientes agresivos. La puesta en marcha y el mantenimiento
ha de hacerlo exclusivamente por personal especializado!
Attention: Avant le montage et la mise en service, couper
l'alimentation secteur afin d'éviter tout accident. Prévoir une
mise en coffret ou armoire appropriée, protéger le produit
contre les environnements agressifs. Mise en service en
entretien: seulement par du personnel spécialisé!
Attenzione: Per prevenire infortuni, togliere tensione prima
dell'installazione o manutenzione. Installare in custodia idonea.
Tenere lontano da contaminanti. Messa in servizio e
manutenzione solo da personale specializzato!
