D-POWER FOX Montageanleitung Seite 7

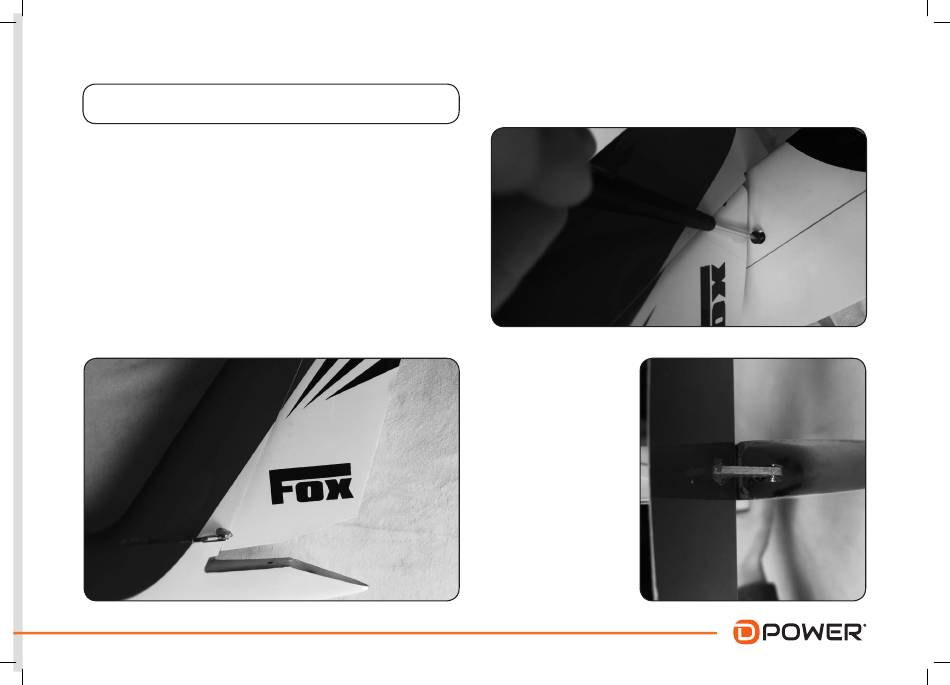

MONTAGE DES SEITEN- UND HÖHENRUDERS
12
Seitenruderklappe in das Seitenleitwerk einfädeln und von oben
eine Carbonstange einführen um die Seitenruderklappe am Seiten-
leitwerk zu befestigen. Carbonstange oben am Leitwerk mit Tesafilm gegen
verrutschen sichern.
Ein Loch für das Ruderhorn in die Seitenruderklappe bohren und ein weiteres
Loch in den Rumpf für das Anlenkgestänge bohren. HINWEIS: Das Loch für
das Ruderhorn muss in einer Flucht mit dem Loch für das Anlenkgestänge
liegen.
Das Ruderhorn in die Seitenruderklappe mit Epoxidharz einkleben. Ausspa-
rung für Ruderhorn an der Dämpfungsfläche mit einer Rundfeile feilen.
Anlenkgestänge durch den Rumpf nach vorne führen und mit dem Ruder-
horn der Seitenruderklappe befestigen.
13
14
die Höhenruderklappe
bohren.
HINWEIS: Das Loch für
das Ruderhorn muss in
einer Flucht mit dem
Anlenkgestänge liegen.
Das Ruderhorn in die
Höhenruderklappe mit
Epoxidharz einkleben.
Anlenkgestänge durch
den Rumpf nach vorne
führen und mit dem
Ruderhorn der Höhenru-
derklappe befestigen.
www.modellmarkt24.ch www.modellmarkt24.ch
Höhenleitwerk mit der vorstehenden Nase in den Rumpf einschieben
und mit einer Schraube gegen verrutschen sichern.
Loch für das
Ruderhorn in
7
