Strawa strawatherm Bedienungsanleitung

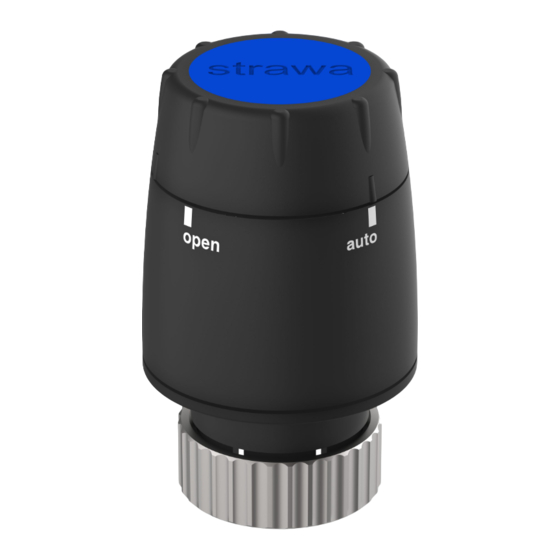

strawatherm Stellantrieb
-
stromlos geschlossen; 24V / 230V
Technische Daten
Ausführungsvariante
Betriebsspannung
Einschaltstrom
Betriebsleistung
Aufnahmegewinde
Stellweg
Stellkraft
Öffnungs-/Schließzeit
Medientemperatur
Lagertemperatur
Umgebungstemperatur
Schutzgrad / Schutzklasse
Überspannungsfestigkeit
Anschlussleitung
Leitungslänge
Einbaulage
Gewicht
Gehäusematerial
Artikelübersicht
Art.-Nr. 230 V: 55-005076
Art.-Nr. 24 V: 55-005077
Ausführungen stromlos geschlossen in 230 V und 24 V Betriebsspannung (NC). Der Stellantrieb ist
wartungsfrei und arbeitet geräuschlos. Er ist einsetzbar zur Temperatur- und / oder zeitbezogenen 2-
Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels, ...
RE-OPEN-Funktion
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „offen". Der
Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet. Er verfügt über ein
elektrisch beheiztes überhub-sicheres Ausdehnungssystem. Die Stellkraft ist im Schließbereich auf
Thermostatventilunterteile mit weichdichtenden Ventiltellern angepasst.
Funktion allgemein
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht, z. B. bei der Montage
des Stellantriebes auf Heizkreis-verteilern, eine einfache Funktionsprüfung. Bei Anlegen der
Betriebsspannung wird das Ausdehnungssystem des Stellantriebes beheizt. Nach Ablauf der Totzeit
erfolgt der gleichmäßige Öffnungsvorgang. Bei Spannungsunterbrechung schließt der Stellantrieb nach
Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Änderungen vorbehalten.
Stand 02/2020
stromlos geschlossen (NC)
230 V (AC) + 10 % ... - 10 %, 50 / 60 Hz
24 V (DC) + 10 % ... - 10 %
< 250 mA für max. 300 ms
< 3 W
M30 x 1,5
4,0 mm
100 N ± 5 %
ca. 3 min
0 ... 100 °C
-25 ... 60 °C
0 ... 50 °C
IP 54, Schutzklasse II bei 230 V AC
IP 54, Schutzklasse II bei 24 V DC
nach EN 60730-1 mind. 2,9 kV
2 x 0,5 mm²
1 m
alle Einbaulagen erlaubt
129 g
Kunststoff PA 66
Beschreibung / Anwendung
Zweipunktantrieb für den
Anschluss an Raumthermostate
mit Zweipunkt-Ausgang für
Fußbodenheizungen.
strawa Wärmetechnik GmbH Telefon
Gottlieb-Daimler-Straße 4 Telefax
D - 99869 Schwabhausen info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 55-00507x
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
