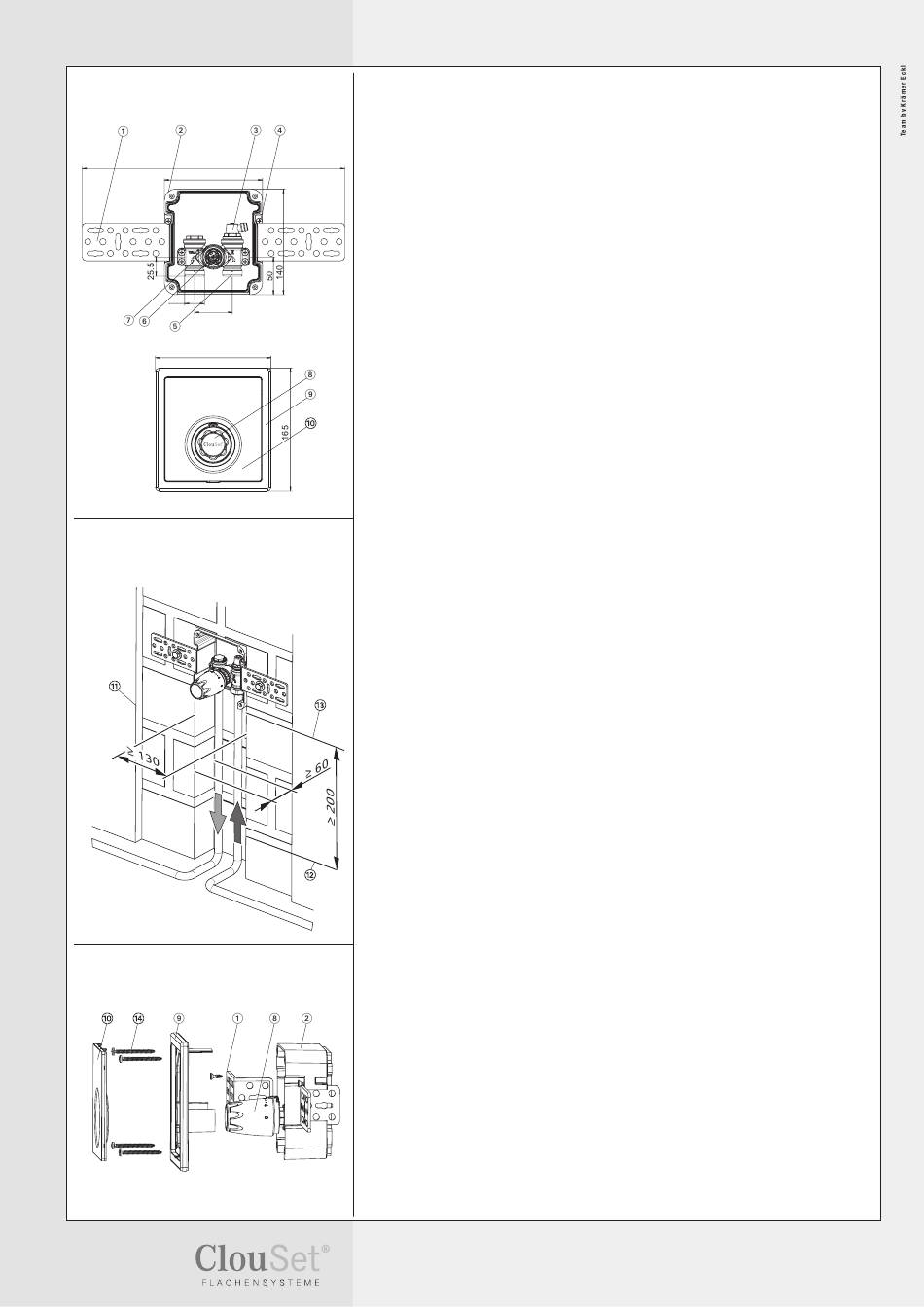

Abbildung 1
348
130
G3/4
50
155
Abbildung 2
Abbildung 3
Technische Änderungen vorbehalten
Montage und Bedienungsanleitung
1 Befestigungsschiene
2 UP-Kasten
3
Spül-/ Entlüftungsventil
4 Arretierschraube 4.2 x 19
5 Rohranschluss G3/4 AG
6 Absperr-/ Voreinstellungsspindel
7 Anschlussgewinde M 30 x 1,5
Einbauhinweise
Flussrichtungen beachten (Abb. 2 und 3). Es ist zu berücksichtigen, dass die von der Anlage
gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist.
ClouSet
Multi Mini TS ist so zu platzieren, dass der Thermostatkopf 8 die Temperatur der
®
Raumluft erfassen und von dieser ungehindert umströmt werden kann. Das Fußbodenheizungs-
rohr sollte spiralförmig im Estrich verlegt werden. Der Abstand zum Fertigfußboden sollte ab
Unterkante UP-Kasten mindestens 200 mm betragen (Abb. 2). Oberflächentemperaturen
gemäß EN 1264-2 nicht überschreiten (Komfortrichtlinien)! Aufenthaltsbereich: max. 29 °C
(zugrundeliegende Raumtemperatur 20 °C); Randzonen bis 1m Breite max. 35 °C (zugrunde-
liegende Raumtemperatur 20 °C); Bäder max. 33 °C (zugrundeliegende Raumtemperatur 24 °C).
Montage
Unterputz-Kasten: UP-Kasten 2 in vorgesehenen Wandschlitz lotrecht einsetzen (Breite mind.
130 mm, Tiefe mind. 60 mm) und anschließend mittels Befestigungsschienen montieren
(Abb. 2). Der Abstand zwischen Vorderkante UP-Kasten und Fertigwand kann durch die
variable Abdeckung, bestehend aus Abdeckplatte 10 und Rahmen 9 (Abb. 3), 0 bis 30 mm
betragen. UP-Kasten wie folgt auf die gewünschte Position unterhalb der Fertigwand ausrichten:
• Stärke der äußeren Wandschicht (Putz, Fliesen Gipskarton etc.) 11 (Abb. 2) ermitteln
• Arretierschrauben 4 lösen
• Vorderkante UP-Kasten auf gewünschte Position unterhalb der Fertigwand ausrichten
• Arretierschrauben 4 wieder anziehen.
Rohr-Anschluss:
Für den Anschluss von Kunststoff- und Kupferrohr nur die entsprechenden Original ClouSet
Klemmverschraubungen verwenden. Klemmringmutter und Schlauchtülle sind mit Größenan-
gabe und THE gekennzeichnet. Anzuschließende Rohre rechtwinklig zur Rohrachse ablängen.
Rohrenden müssen einwandfrei rund, gratfrei und unbeschädigt sein. Nach Rohr-Anschluss
beiliegende Bauschutzabdeckung in UP-Kasten einsetzen.
Rahmen und Abdeckplatte mit Thermostatkopf ClouSet
Bauschutzabdeckung nach Abschluss der Rohbauarbeiten herausnehmen. Thermostatkopf
ClouSet
Multi Mini TS 8 auf Anschlussgewinde 7 aufsetzen, aufschrauben und mit Gummi-
®
backenzange fest anziehen (ca. 20 Nm). Rahmen 9 an UP-Kasten 2 ansetzen, ausrichten und
mit beiliegenden Schrauben 14 befestigen. Abdeckplatte 10 an Rahmen ansetzen und
andrücken bis sie einrastet (Abb. 3).
Absperrung und Voreinstellung
Das Ventil wird durch Rechtsdrehen der Absperr-/Voreinstellungsspindel 6 mit einem Sechs-
kantstiftschlüssel SW5 geschlossen. Die vorgesehene Voreinstellung kann durch anschließen-
des Linksdrehen vorgenommen werden (siehe Diagramm Technische Daten ClouSet
Mini TS auf Innenseite). Die genauen Einstellwerte ergeben sich aus der ClouSet
auslegung.
ClouSet Flächensysteme GmbH . Steinbeisstraße 27 . 70771 Leinfelden-Echterdingen
Telefon +49. 711. 79 41 880-0 . Fax +49. 711. 79 41 880-80 . info @ clouset.de . www.clouset.de
8 Thermostatkopf Multi Mini TS
RAL 9016
9 Rahmen RAL 9016
10 Abdeckplatte RAL 9016
11 Wandoberfläche
12 Oberkante Fertigfußboden
13 Unterkante UP-Kasten
14 Schrauben 4.2 x 50
Multi Mini TS
®
®
Flächen-
®
Multi
®
