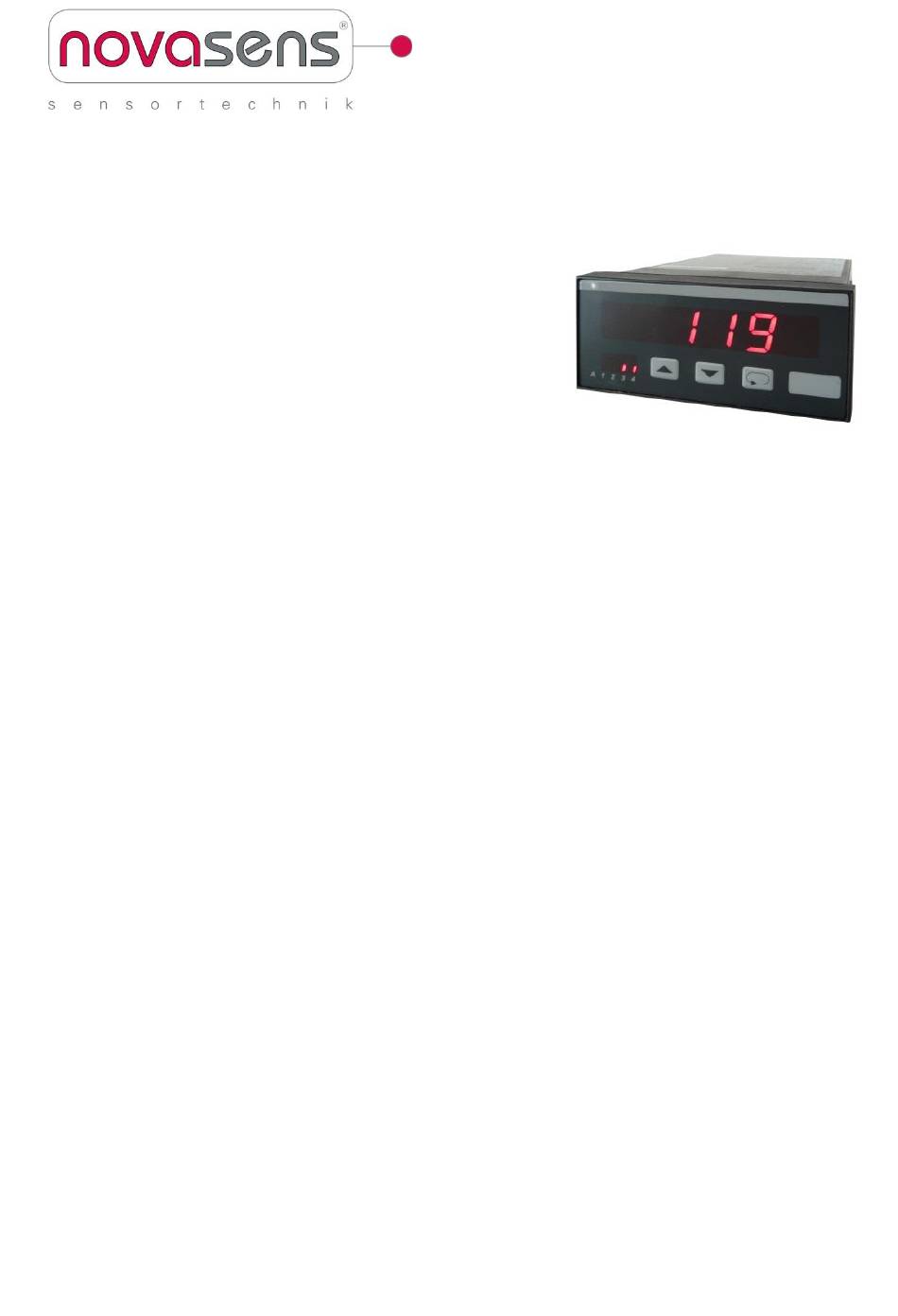

Temperatur-Messgerät DP1004
Pt100 - Pt1000 - Thermoelemente
Merkmale
M
LED-Display 14,2 mm rot
M
Messeingang
Pt100 -100,0 ... 600,0 °C*
Pt1000, -50,0 ... 200,0 °C*
Fe-CuNi(J), 0 ... 800,0 °C*
NiCr-Ni(K), 0 ... 1200 °C
Pt10Rh-Pt(S), 0 ... 1600 °C
*Dezimalstelle abschaltbar
M
2. Messeingang (nur Pt100; Pt1000) für
Differenz-Temperatur, Mittelwert usw.
M
Max. 4 Alarmausgänge
Relaiswechsler oder Transistor
M
Galvanisch getrennter Analogausgang,
0/4 ... 20 mA und 0/2 ... 10 V DC
M
Schutzart Front IP65
Allgemeines
Das Temperatur-Messgerät DP1004 eignet sich zur Messung und Anzeige von Temperaturen in Verbindung mit
Widerstands-Thermometern Pt100, Pt1000 und Thermoelementen Fe-CuNi (J), NiCr-Ni (K), Pt10Rh-Pt (S).
Einfache Mess-, Überwachungs-, Steuer- und Regelaufgaben können mit diesem Temperatur Controller
hervorragend abgebildet werden.
Der Messeingang ist galvanisch getrennt.
Der jeweilige Messbereich lässt sich in der Konfigurationsebene auf die benötigte Mess-Spanne eingrenzen.
Bei Geräten mit Analogausgang ist dieses gleichzeitig der Bereich für den Analogausgang.
Kurzinfo
Programmierung
Alarmausgänge
Digitalfilter
Analogausgang
2. Messeingang
Die Programmierung erfolgt über die frontseitige Folientastatur.
Die Alarmausgänge lassen sich als min. oder max. Funktion programmieren. Ansprech-
und Rückfallverzögerung im Bereich 1 s bis 9h programmierbar.
Bei aktiviertem Digitalfilter wird fortlaufend der Mittelwert von 16 Messwerten errechnet
und zur Anzeige gebracht.
Proportional zum Mess-Signal wird ein galvanisch getrenntes Analogsignal
0 ... 20 mA/0 ... 10 V DC bzw. 4 ... 20 mA/2 ... 10 V DC ausgegeben. Die Umschaltung
von Strom- auf Spannungssignal erfolgt bürdenabhängig (>500 Ω ➞ Spannung).
Das Gerät kann in der Ausführung Pt100 und Pt1000 an Anschlussleiste B mit einem 2.
Messeingang Pt100 bzw. Pt1000 (nicht gemischt) ausgerüstet werden. Damit können
Differenz-Temperaturen, Mittelwert, größerer oder kleinerer Wert von beiden, angezeigt
werden. Bitte spezielle Informationen anfordern.
Hinweis: keine galvanische Trennung zu Messeingang 1.
novasens Sensortechnik Heuer
Otto-Brenner-Str. 13-15, 21337 Lüneburg/Germany
Tel: +49 (0) 4131-51069, Fax: +49 (0) 4131-56324
info@novasens.de, www.novasens.de
- 1 -
loading

Inhaltszusammenfassung für novasens DP1004

  • Seite 1 Schutzart Front IP65 Allgemeines Das Temperatur-Messgerät DP1004 eignet sich zur Messung und Anzeige von Temperaturen in Verbindung mit Widerstands-Thermometern Pt100, Pt1000 und Thermoelementen Fe-CuNi (J), NiCr-Ni (K), Pt10Rh-Pt (S). Einfache Mess-, Überwachungs-, Steuer- und Regelaufgaben können mit diesem Temperatur Controller hervorragend abgebildet werden.

  • Seite 2: Technische Daten

    Technische Daten Hilfsenergie Hilfsspannung : 230 V AC ±10 %; 115 V AC ±10 %, 24 V AC ±10 % oder 24 V DC ±15 % Leistungsaufnahme : max. 3,5 VA, mit Analogausgang 5 VA Arbeitstemperatur : -10 ... +55 °C Bemessungsspannung : 250 V~ nach VDE 0110 zwischen Eingang/Ausgang/Hilfsspannung, Verschmutzungsgrad 2, Überspannungskategorie III Prüfspannung...
  • Seite 3 Anschlussbilder Anschlussleiste A (je nach Ausführung) Thermoeloemente Pt100 oder Pt1000 Anschlussleiste B (je nach Ausführung) 2 Alarmausgänge 2. Eingang Relais Transistor nur Pt100 oder Pt1000 Anschlussleiste C (je nach Ausführung) 2 Alarmausgänge Analogausgang Relais Transistor Anschlussleiste D Hilfsspannung (je nach Ausführung) - 3 -...

  • Seite 4: Bedien- Und Anzeigeelemente

    Bedien- und Anzeigeelemente Feld für zusätzliche Beschriftung Istwert Parameteranzeige bzw. aktivierte Alarmausgänge Einheiten Feld Parametertaste Einstelltaste abwärts Einstelltaste aufwärts Beschreibung Die Bedienung des Panelmeters erfolgt in 2 Ebenen. Der gewünschte Parameter wird mit der Taste aufge- rufen. Die Auswahl innerhalb eines Parameters bzw. die Einstellung eines Wertes erfolgt mit den Tasten ...
  • Seite 5 Hinweis zur Darstellung Parameter erscheint nur bei entsprechender Konfiguration Parameter erscheint nur bei entsprechender Geräteausführung Hinweis: Es werden beim Konfigurieren immer nur die Parameter angezeigt, die nicht durch andere Para- metereinstellungen ausgeschlossen wurden und innerhalb der Geräteausführung verfügbar sind. Arbeitsebene Taste Anzeige Beschreibung...
  • Seite 6 Konfiguration Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Digitalfilter    betätigen      (Aus) , (Ein) Mittelwertbildung der letzten 16 Messwerte; dient zur Beruhigung der Anzeige bei stark schwankenden Eingangssignalen.    Auswahl mit den Tasten Wahl des Eingangssignales (nur Thermoelement Eingang) ...
  • Seite 7 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Schaltverhalten Alarmausgang A1             Funktion (min); oder (max)    Bei Aktivierung wird der Schaltpunkt auf den Startwert gesetzt.   ...
  • Seite 8 Bestellschlüssel DP1004- 1. Anschlussleiste A Eingang Pt100 -100,0 ... 600,0 °C Eingang Pt1000 -50,0 ... 200,0 °C Eingang Thermoelemente Fe-CuNi (J) 0 ... 800,0 °C NiCr-Ni (K) 0 ... 1200 °C Pt10RH-Pt (S) 0 ... 1600 °C 2. Anschlussleiste B nicht bestückt...
