Sol-Expert group 76332 Anleitung Seite 2

Und jetzt gehts los mit der:

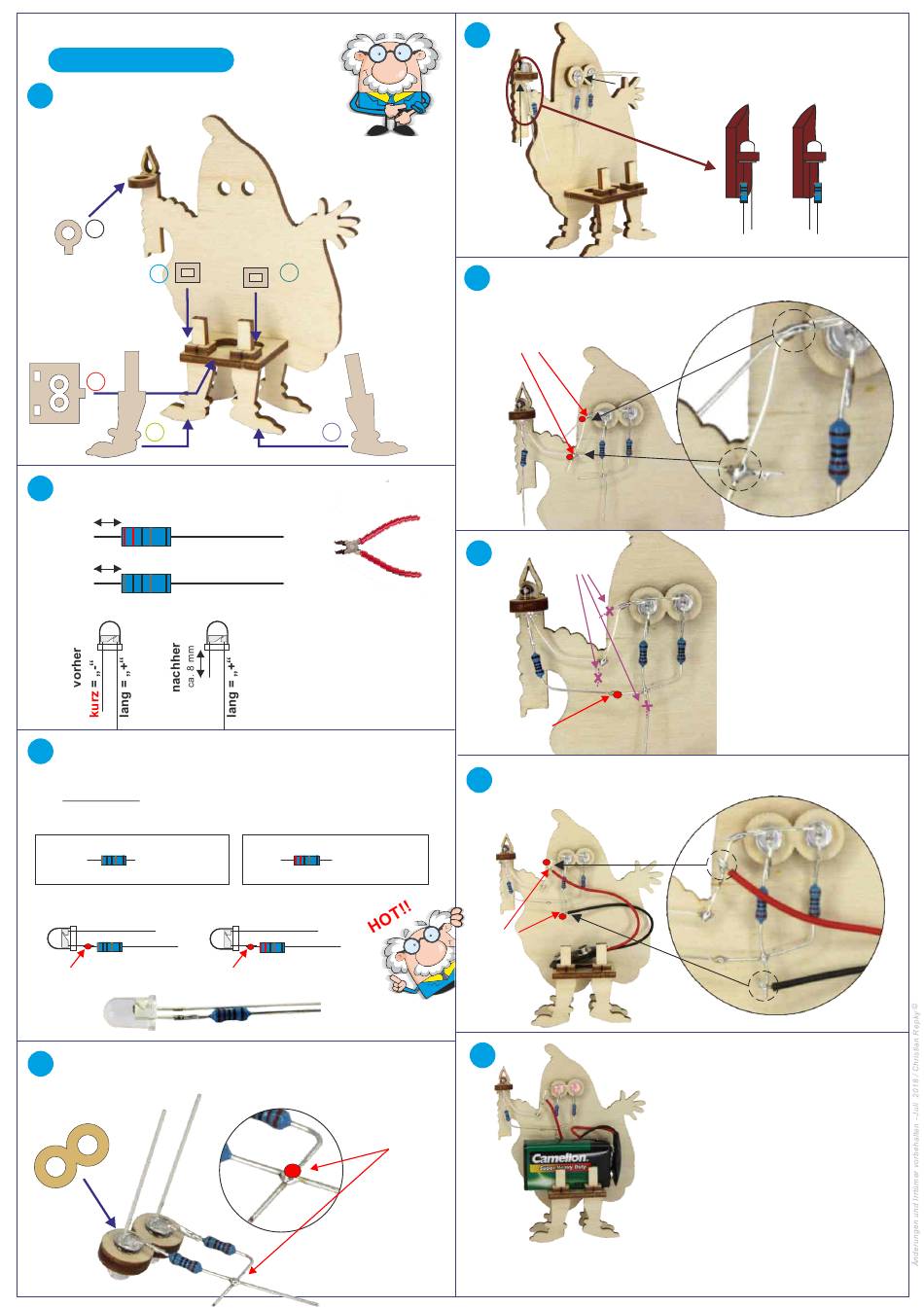

BAUANLEITUNG
A
Gespenst montieren: - - - - - 6
6
3
1
2
B
Eine Seite der Widerstände mit Seitenschneider einkürzen:
ca. 8 mm 2,2 kOhm
rot-rot-schwarz-braun-schwarz
2 x
ca. 8 mm
1 kOhm
braun-schwarz-schwarz-braun-schwarz
1 x
LED's mit Seitenschneider am
LED's mit Widerstand zusammenlöten.
C
(einzelne Drähte hierzu vorverzinnen)
ACHTUNG! Auf richtigen Widerstandwert achten!
Die Farben der Ringe geben den Widerstandwert an.
braun-schwarz-schwarz-braun-schwarz
1 kOhm für orange
LED, Farbe orange
2 x LED, Farbe rot
1 kOhm
Lötpunkt Lötpunkt
Ergebnis:
D
Erst Augen-LED wie im Bild in das Holzteil
einstecken und dann verlöten:
1 2 3 4 5
5
4
KURZEN Beinchen einkürzen:
HINWEIS:
Die LED in der Farbe orange
ist am Beinchen rot markiert!
Nicht verwechseln.
rot-rot-schwarz-braun-schwarz
2,2 kOhm für rot
2,2 kOhm
Lötpunkt
E
Die 3 Pluskontakte der LED wie gezeigt
F
aufeinanderlegen und verlöten:
Lötpunkt
G
Abschneiden
Lötpunkt
Nun noch die Kabel des Akkuclip auf 8 cm kürzen,
H
abisolieren, vorverzinnen und
wie gezeigt anlöten:
Lötpunkt
I
Zum Ausschalten der LED'S
einfach den Batterieclip abziehen.
Augen und Laterne im Gespenst
eindrücken. Widerstand der
Laternen- LED weg vom Holz.
Holz
Holz
falsch! richtig!
Überstehenden Draht
der Pluskontakte
abschneiden und
letzten Widerstand
wie im Bild anlöten.
ACHTUNG!
Die Drähte, die an den Widerständen
angelötet sind, dürfen die Drähte der
Pluskontakte nicht berühren. Sonst
würde ein Kurzschluss entstehen,
der zum Defekt der Batterie führt!
Alles gecheckt und keinen
Kurzschluss entdeckt?
Dann Batterie anschließen.
Alle LEDs sollten nun leuchten und
leicht wie eine Kerze flackern.
